Co to jest naczynie wzbiorcze?
Naczynie wzbiorcze to stalowy zbiornik, którego kluczową rolą jest przejęcie nadmiaru wody powstającej w układach grzewczych oraz instalacjach ciepłej wody użytkowej na skutek rozszerzalności cieplnej. W praktyce stosuje się dwa rodzaje tych urządzeń:
- systemy otwarte,
- naczynia przeponowe.
Te drugie wykorzystują wewnątrz elastyczną membranę lub półmembranę, która precyzyjnie oddziela ciecz od poduszki gazowej. Działając niczym ciśnieniowy bufor, naczynie przeponowe skutecznie stabilizuje parametry pracy układu, chroniąc kocioł czy pompę ciepła przed awariami wynikającymi z nagłych skoków ciśnienia. Wybierając odpowiedni model, warto zwrócić uwagę na sposób montażu – producenci oferują zarówno wersje wiszące, jak i wolnostojące, które należy dopasować do wymaganej pojemności i specyfiki danej instalacji.
Warto również pamiętać o kolorystyce produktów, która sygnalizuje ich przeznaczenie:
- czerwone zbiorniki dedykowane są do instalacji centralnego ogrzewania,
- białe lub niebieskie służą do celów związanych z CWU.
Bezpieczeństwo użytkowania potwierdzają restrykcyjne normy EN 13831 oraz dyrektywa unijna 2014/68/UE, które gwarantują pełną zgodność urządzeń z wysokimi wymaganiami technicznymi.
Do czego służy naczynie w instalacji grzewczej?
| Funkcja | Opis | Korzyść dla systemu |
|---|---|---|
| Stabilizacja ciśnienia | Działa jak bufor, pochłaniając nadmiar ciśnienia | Zapobiega gwałtownym skokom ciśnienia |
| Ochrona przed wzrostem ciśnienia | Zabezpiecza system przed nadmiernym wzrostem ciśnienia | Chroni grzejniki i wymiennik kotła przed uszkodzeniem |
| Zabezpieczenie urządzeń grzewczych | Chroni elementy instalacji przed negatywnymi skutkami zmian ciśnienia | Zapewnia stabilność pracy i trwałość instalacji |
Podstawowym zadaniem naczynia wzbiorczego jest przejmowanie nadmiaru wody, który powstaje na skutek jej rozszerzalności cieplnej. Proces ten pozwala utrzymać stabilne ciśnienie w instalacji C.O., chroniąc tym samym rury, grzejniki i wymienniki ciepła przed uszkodzeniem wywołanym zbyt dużym obciążeniem hydraulicznym.
W razie krytycznych skoków ciśnienia, naczynie działa wspólnie z grupą bezpieczeństwa i odpowiednimi zaworami, które w razie potrzeby usuwają nadmiar czynnika. Zabezpiecza to przed awarią nie tylko domowe grzejniki, ale również:
- sprzęgła hydrauliczne,
- rozbudowane grupy pompowe.
Warto pamiętać, że różne typy instalacji wymagają dedykowanych rozwiązań. W systemach solarnych stosuje się specjalne zbiorniki odporne na działanie wysokich temperatur, natomiast duże układy z zasobnikami ciepła korzystają z dedykowanych naczyń buforowych. Również obiegi ciepłej wody użytkowej (C.W.U.) wymagają ochrony, którą zapewniają specjalistyczne urządzenia, gwarantując niezawodność całej infrastruktury grzewczej i chłodniczej.
Jak dobrać i obliczyć naczynie wzbiorcze do CO?
Dobranie odpowiedniej pojemności naczynia wzbiorczego to wypadkowa kilku kluczowych czynników:
- całkowita objętość wody w układzie,
- współczynnik jej rozszerzalności,
- różnica temperatur pracy.
Punktem wyjścia jest tu precyzyjne oszacowanie ilości czynnika płynącego w rurach, grzejnikach oraz wszystkich wymiennikach i buforach ciepła. Mając tę wartość, mnożymy ją przez współczynnik rozszerzalności cieplnej dla konkretnego zakresu zmiany temperatury, co pozwala wyznaczyć niezbędny przyrost objętości ΔV. Istotnym elementem obliczeń jest ciśnienie statyczne, narastające wraz z wysokością słupa cieczy – przyjęło się przyjmować wartość 1 bara na każde 10 metrów instalacji. Aby układ działał prawidłowo, ciśnienie wstępne gazu w naczyniu powinno przewyższać to statyczne o około 0,2 bara.
Pamiętajmy również, że nie cała pojemność urządzenia jest wykorzystywana; ogranicza ją wydajność membrany, co należy uwzględnić przy wyborze modelu. Z pomocą przychodzą tu gotowe tabele doborowe, publikowane przez producentów pokroju firmy Reflex. Są one niezwykle przydatne przy projektowaniu układów z pompami ciepła czy kotłami kondensacyjnymi, gdzie uwzględnia się limity ciśnienia pracy, często sięgające 6 barów, oraz wytrzymałość termiczną membrany do 70 stopni Celsjusza.
Warto mieć na uwadze, że obecność bufora w instalacji znacząco zwiększa masę wody, co wymusza sięgnięcie po zbiornik o większej kubaturze. Taki staranny dobór podzespołów to inwestycja w bezpieczeństwo – gwarantuje on poprawną współpracę z grupą bezpieczeństwa i zapobiega niepotrzebnemu, zbyt częstemu otwieraniu się zaworu upustowego.
Gdzie montować naczynie w instalacji grzewczej?
Prawidłowy montaż naczynia wzbiorczego w instalacji centralnego ogrzewania to nie tylko kwestia technicznych wytycznych, ale przede wszystkim przemyślanego rozplanowania przestrzeni. Wybrane miejsce musi gwarantować stabilność ciśnienia i wygodę podczas późniejszych prac serwisowych.
W układach zamkniętych naczynia przeponowe zwykle montuje się na stronie ssawnej pompy obiegowej, co skutecznie zapobiega wahaniom ciśnienia w całym systemie. Wybór konkretnego modelu zależy od specyfiki pomieszczenia. Na rynku dostępne są:
- warianty naścienne, oszczędzające miejsce,
- solidne wersje stojące, które ze względu na swój znaczny ciężar po napełnieniu, wymagają pewnego i stabilnego podłoża.
Kluczowym elementem instalacji jest zastosowanie odpowiednich złączy – warto wyposażyć punkt przyłączeniowy w zawór kulowy ze spustem oraz szybkozłącze. Takie rozwiązanie pozwala na sprawny demontaż urządzenia bez konieczności spuszczania wody z całej instalacji.
Inaczej sytuacja wygląda w systemach otwartych, gdzie naczynie musi bezwzględnie znajdować się w najwyższym punkcie układu. Łączy się je wówczas rurą wznośną z kotłem oraz rurą przelewową, odprowadzającą nadmiar wody do kanalizacji.
Niezależnie od typu instalacji, warto zainwestować w porządny zespół przyłączy, w tym zawór rewizyjny ułatwiający szybką kontrolę ciśnienia wstępnego. Zapewnienie łatwego dostępu do zbiornika znacząco ułatwia regularną konserwację membrany i kontrolę stanu technicznego podzespołów.
Dbałość o te detale przekłada się bezpośrednio na dłuższą żywotność kotła czy pompy ciepła, a precyzyjnie wykonane przyłącza eliminują naprężenia mechaniczne, które są częstą przyczyną awarii wewnętrznych elementów naczynia.

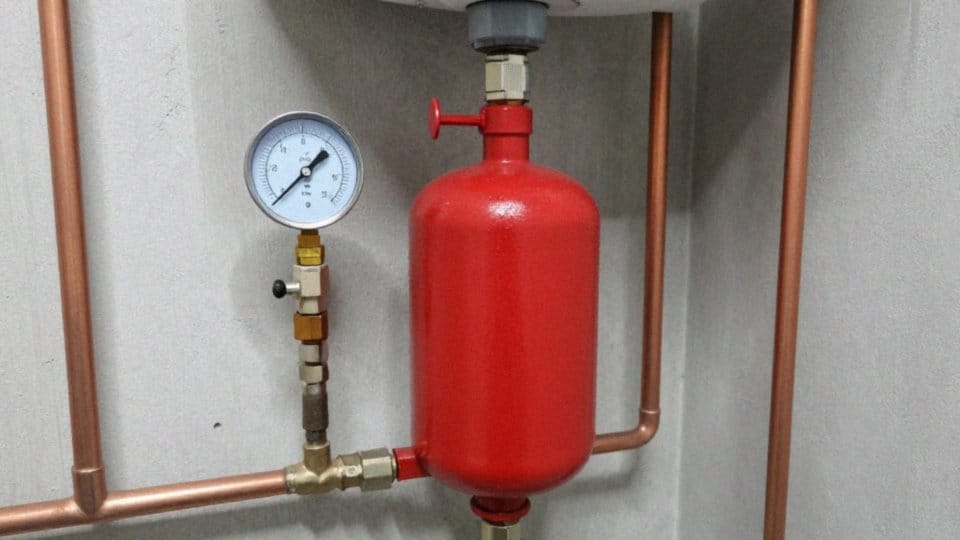

Jak ustalić ciśnienie w naczyniu wzbiorczym?
Wartość ciśnienia wstępnego w naczyniu wzbiorczym wyznacza się na podstawie ciśnienia statycznego instalacji, przyjmując zazwyczaj od 0,1 do 0,3 bara na każdy metr wysokości słupa wody. Aby zapewnić membranie optymalne warunki pracy, parametr ten należy zwiększyć o niewielki zapas bezpieczeństwa. Ostateczną wartość roboczą konfiguruje się dopiero po całkowitym napełnieniu układu i usunięciu z niego powietrza.
W zimnym systemie ciśnienie powinno zawsze nieznacznie przewyższać poziom gazu wewnątrz przepony. Jeśli wymagana jest korekta, wystarczy użyć pompki, stale śledząc wskazania manometru. Pamiętaj jednak, by nigdy nie przekraczać limitów określonych przez producenta; dla przykładu, w naczyniach marki Reflex górna granica wynosi zazwyczaj 6 barów.
Nie zapominaj też o wpływie temperatury na objętość czynnika roboczego, dlatego przed każdą regulacją warto sprawdzić aktualny odczyt z termometru. Znaczne odchylenia od temperatury normatywnej mogą sugerować konieczność wykonania testu szczelności. Taka kontrola pozwala ocenić stan przepony oraz poduszki gazowej, chroniąc kocioł przed gwałtownymi skokami ciśnienia, które mogłyby doprowadzić do poważnej awarii.
Jak naczynie współpracuje z grupą bezpieczeństwa?
Wydajność i bezpieczeństwo każdego układu grzewczego opierają się na ścisłej współpracy naczynia wzbiorczego z grupą bezpieczeństwa. To pierwsze pełni rolę elastycznego bufora, który przejmuje nadmiar cieczy wywołany rozszerzalnością termiczną. Dzięki temu urządzenie skutecznie niweluje nagłe skoki ciśnienia, zapobiegając niepotrzebnemu otwieraniu się zaworów w standardowych warunkach pracy.
Samą grupę bezpieczeństwa tworzy zintegrowany zespół:
- manometrów,
- zaworów zwrotnych,
- elementów upustowych,
które chronią instalację jako całość. Aby jednak eksploatacja naczynia była bezproblemowa, a serwisowanie szybkie, warto wyposażyć punkt przyłączeniowy w odpowiednie akcesoria. Zastosowanie:
- złącza odcinającego,
- szybkozłącza,
- zaworu kulowego,
pozwala na błyskawiczne odłączenie zbiornika. Takie rozwiązanie jest niezwykle funkcjonalne, gdyż umożliwia przeprowadzenie konserwacji czy okresowych testów ciśnieniowych bez konieczności całkowitego opróżniania układu z medium. Przemyślana konfiguracja nie tylko chroni kocioł i pompy przed destrukcyjnym działaniem zbyt wysokiego ciśnienia, ale też realnie wydłuża czas ich bezawaryjnej pracy. Warto zadbać o to, by wszystkie komponenty znalazły się w miejscu zapewniającym łatwy odczyt wskazań oraz swobodny dostęp serwisowy do zaworów bezpieczeństwa.

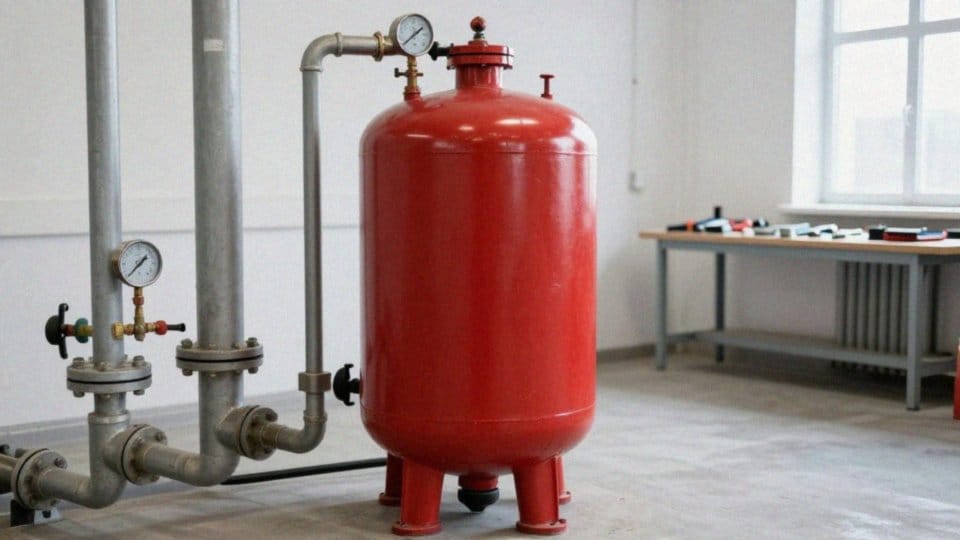

Jak sprawdzić i konserwować naczynie wzbiorcze?
Systematyczna konserwacja naczynia wzbiorczego to podstawa bezawaryjnej pracy instalacji oraz skuteczny sposób na uniknięcie kosztownych usterek. Przynajmniej raz w roku powinno się skontrolować ciśnienie wstępne gazu przy użyciu manometru. Kluczem do uzyskania rzetelnego odczytu jest wcześniejsze odcięcie naczynia od układu zaworem i całkowite spuszczenie z niego wody.
Jeśli wskazania na wentylu okażą się zbyt niskie, należy uzupełnić powietrze lub azot do poziomu określonego przez projektanta. Przy okazji przeglądu warto dokładnie obejrzeć korpus urządzenia w poszukiwaniu śladów rdzy czy nieszczelności na spoinach. Nie zapominaj również o sprawdzeniu stanu wszystkich przyłączy.
Sygnałem alarmowym, sugerującym uszkodzenie membrany, jest pojawienie się wody przy naciśnięciu wentyla gazowego lub permanentny spadek ciśnienia w sieci przy braku widocznych wycieków. Wtedy konieczna staje się wymiana samej przegrody, o ile konstrukcja na to pozwala, bądź zastąpienie całego naczynia nowym modelem. Każda naprawa powinna kończyć się testem szczelności, który potwierdzi poprawność przeprowadzonych prac.
Warto także zwracać uwagę na zachowanie grupy bezpieczeństwa. Jeśli zawór ochronny często się otwiera, może to wskazywać na błędnie dobrane naczynie lub awarię przepony. Pamiętaj, że wszystkie czynności techniczne muszą być zgodne z instrukcją producenta oraz zasadami BHP – zwłaszcza w obiektach komercyjnych, gdzie pieczę nad systemem warto powierzać profesjonalnym serwisom. Stabilność całej instalacji grzewczej zależy w dużej mierze od uważnej obserwacji wskaźników i dbałości o każdy detal techniczny.
