Czym jest naczynie przeponowe przy bojlerze?
| Funkcja | Opis | Korzyść |
|---|---|---|
| Absorpcja ciśnienia | Gromadzi nadmiar wody, gdy zwiększa objętość pod wpływem temperatury | Zapobiega uszkodzeniom instalacji |
| Utrzymanie ciśnienia | Utrzymuje ciśnienie w bezpiecznych granicach | Zwiększa bezpieczeństwo instalacji |
| Ochrona zaworu bezpieczeństwa | Zapobiega kapaniu wody z zaworu bezpieczeństwa | Zapewnia bezawaryjną pracę ogrzewania |
| Wydłużenie żywotności | Zapewnia efektywne i bezpieczne działanie bojlera | Wydłuża żywotność całego systemu grzewczego |

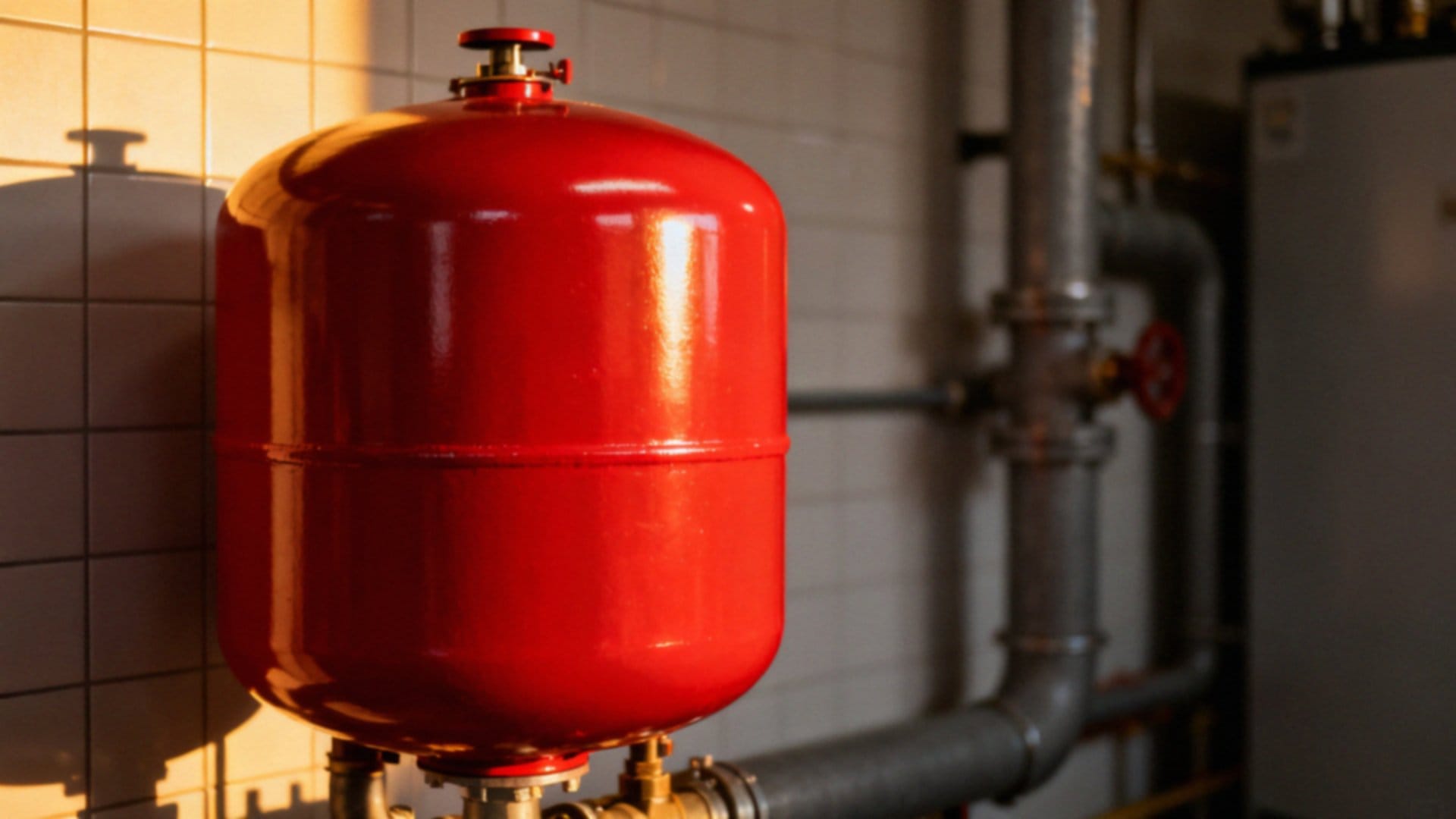

Naczynie przeponowe, określane często jako wzbiorcze, to hermetycznie zamknięty zbiornik wyposażony w elastyczną membranę. Element ten rozdziela wnętrze na dwie odrębne strefy: wodną oraz gazową.
Głównym zadaniem urządzenia jest przejmowanie zmian objętości wody, które naturalnie zachodzą podczas jej podgrzewania w instalacjach centralnego ogrzewania czy obiegach ciepłej wody użytkowej. Gdy ciecz się rozszerza, jej nadmiar trafia do zbiornika, co pozwala utrzymać ciśnienie w układzie na bezpiecznym poziomie.
Co istotne, mechanizm ten funkcjonuje w pełni autonomicznie, nie wymagając przy tym żadnego zasilania z zewnątrz. Kluczem do sprawnego działania jest właściwy dobór pojemności naczynia, gdyż to właśnie ona decyduje o stabilności pracy całej instalacji i znacząco ogranicza konieczność interwencji zaworu bezpieczeństwa.
Warto również postawić na podzespoły z membranami wysokiej jakości, gdyż przekłada się to bezpośrednio na:
- większą trwałość bojlerów,
- większą trwałość buforów ciepła,
- większą wydajność systemów grzewczych,
- większą niezawodność systemów grzewczych.
Jak naczynie przeponowe poprawia bezpieczeństwo bojlera?
Woda pod wpływem ciepła zwiększa swoją objętość, co w zamkniętym układzie automatycznie generuje wzrost ciśnienia. W takiej sytuacji kluczową rolę odgrywa naczynie przeponowe, pełniące funkcję swoistego amortyzatora. Absorbuje ono nadmiar cieczy, chroniąc hydraulikę przed awarią i skutecznie eliminując problem kapiących zaworów bezpieczeństwa.
Stabilizacja ciśnienia roboczego to fundament bezpieczeństwa i trwałości całej instalacji grzewczej. Tłumiąc gwałtowne skoki ciśnienia, naczynie przeponowe zabezpiecza:
- uszczelki,
- przyłącza,
- grupę bezpieczeństwa przed niszczycielskimi naprężeniami.
Taka ochrona nie tylko ogranicza ryzyko korozji metalowych elementów czy przypadkowych wycieków, ale przede wszystkim zapewnia ciągłość pracy bojlera. Dzięki utrzymaniu parametrów w bezpiecznych ryzach, układ przez długi czas pozostaje w doskonałej kondycji technicznej, a zbiornik nie jest narażony na przekroczenie swoich limitów wytrzymałościowych.

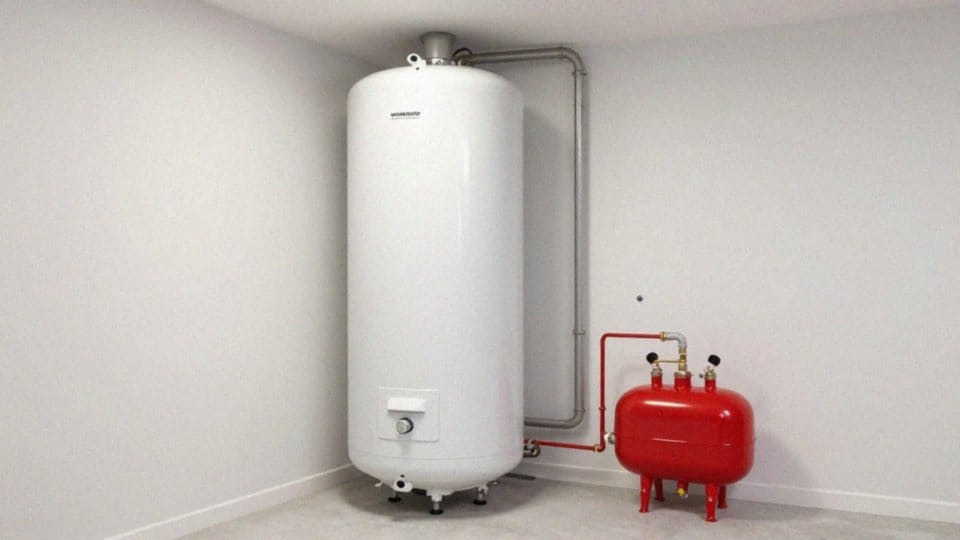

Jak dobrać objętość naczynia przeponowego do bojlera?
Dobór właściwego naczynia przeponowego do instalacji ciepłej wody użytkowej to kluczowa kwestia, przy której zazwyczaj przyjmuje się zasadę, że zbiornik powinien stanowić od 8 do 10% całkowitej pojemności układu. W praktyce oznacza to, że dla standardowego bojlera 100-litrowego wystarczy naczynie o pojemności 8–10 litrów, natomiast przy 300 litrach bezpieczniej jest wybrać model w przedziale 24–35 litrów. W przypadku jeszcze większych instalacji, rzędu 500 litrów, rola odpowiedniego litrażu staje się jeszcze ważniejsza ze względu na narastającą proporcję rozszerzalności cieplnej wody.
Projektując układ, musisz wziąć pod uwagę trzy główne czynniki:
- współczynnik rozszerzalności medium,
- maksymalną temperaturę roboczą,
- różnicę pomiędzy ciśnieniem początkowym a roboczym.
Bardzo ważne jest też precyzyjne dopasowanie ciśnienia wstępnego w komorze gazowej naczynia do ciśnienia statycznego obiegu, co gwarantuje niezbędny zapas bezpieczeństwa. Niestaranne podejście do obliczeń – chociażby wybór zbyt małego zbiornika lub błędne ustawienie ciśnienia – niemal zawsze kończy się uciążliwymi wyciekami z zaworu bezpieczeństwa i obniżoną sprawnością całego systemu. Dlatego wielu fachowców w codziennej pracy stosuje nieco bezpieczniejszy margines, celując w 10–15% pojemności bojlera. Takie podejście pozwala na bezproblemową kompensację przyrostów objętości wody, zapewniając przy tym pełną stabilność hydrauliczną instalacji.
Jak zamontować naczynie przeponowe przy bojlerze?
Montaż naczynia przeponowego najskuteczniej przeprowadzić, podłączając je do instalacji zimnej wody, bezpośrednio przed grupą bezpieczeństwa. Idealnym rozwiązaniem jest zastosowanie trójnika wyposażonego w zawór zwrotny, co zapewni właściwą kompensację ciśnienia w całym systemie ciepłej wody użytkowej.
Warto również zainwestować w:
- szybkozłącze,
- kranik odcinający,
- dedykowane wsporniki lub stelaże.
Dzięki takiemu układowi ewentualna kontrola czy wymiana zbiornika nie będzie wymagała opróżniania całej instalacji z wody. Podczas pracy pamiętaj o stabilnym zamocowaniu naczynia, zwłaszcza jeśli montujesz je bezpośrednio pod grupą bezpieczeństwa. Kluczowe jest także zadbanie o solidne uszczelnienie połączeń gwintowanych, co uchroni układ przed wyciekami.
Nie zapominaj, że przepisy wymagają montażu zaworu bezpieczeństwa, a samo urządzenie musi znajdować się po stronie zasilania zimną wodą. Po wszystkim koniecznie wykonaj test szczelności wszystkich złączy oraz sprawdź ciśnienie wstępne wewnątrz naczynia, aby mieć pewność, że cały węzeł hydrauliczny pracuje bez zarzutu.

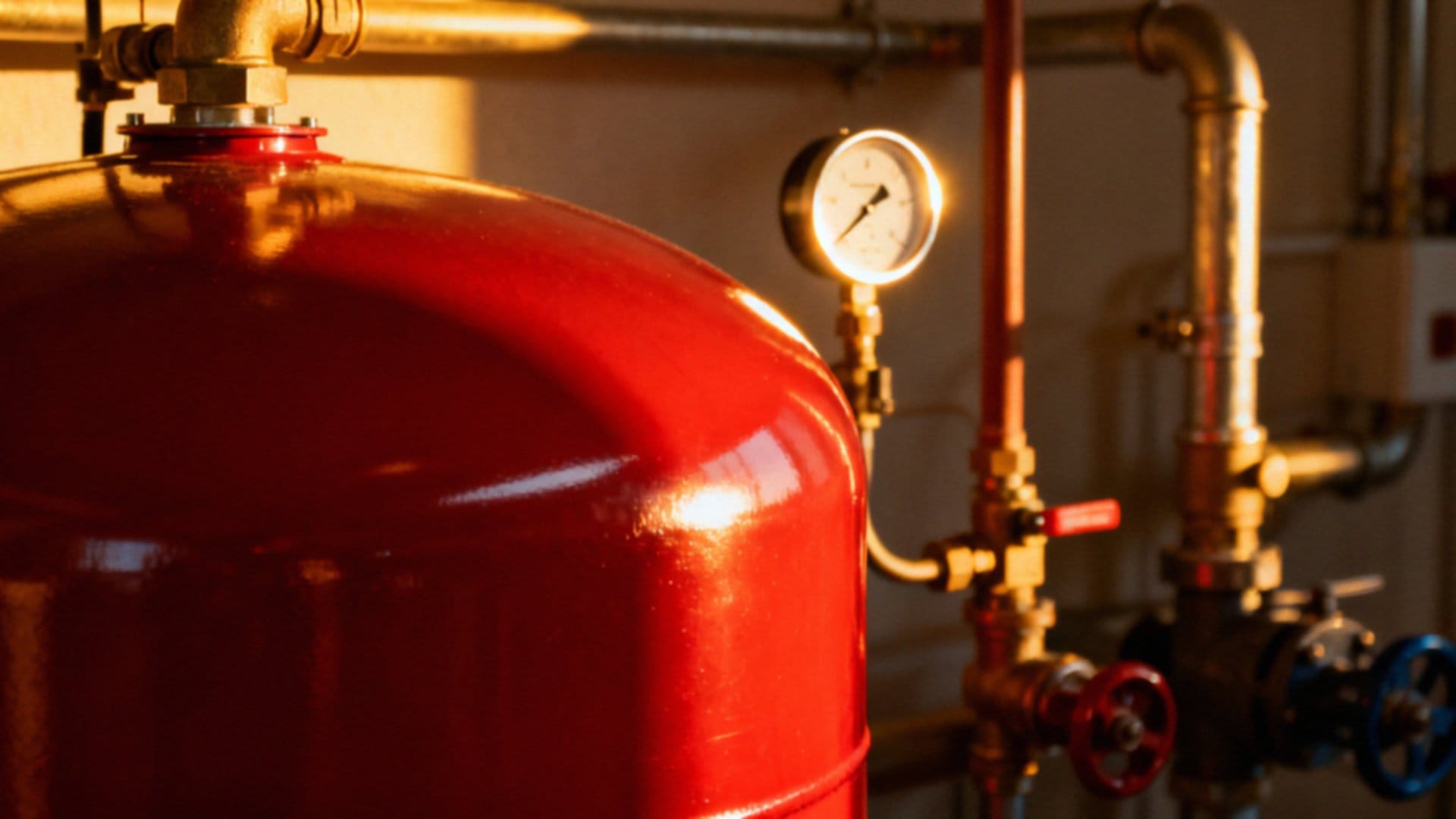

Jak ustawić ciśnienie w naczyniu przeponowym?
Właściwa regulacja ciśnienia wstępnego w naczyniu przeponowym to fundament jego efektywnej pracy. Przyjmuje się, że wartość ta powinna być o 0,2–0,3 bara niższa od ciśnienia roboczego instalacji, co w typowych systemach ciepłej wody użytkowej przekłada się na przedział 2,5–3,0 bara.
Zanim przystąpisz do regulacji, odłącz naczynie od układu lub całkowicie spuść z niego wodę. Wówczas za pomocą manometru podpiętego do zaworu serwisowego na szczycie zbiornika sprawdzisz aktualny stan powietrza. Jeśli zajdzie taka potrzeba, bez trudu dopompujesz je zwykłą pompką samochodową.
Po zakończeniu prac:
- przywróć połączenie z instalacją,
- napełnij ją wodą,
- sprawdź poprawność działania.
Porównaj ciśnienie robocze z wstępnym – jeśli zauważysz rozbieżności, konieczna będzie korekta. Zaniedbania na tym etapie szybko odbierają naczyniu jego właściwości kompensacyjne. Błędne parametry – zarówno zbyt niskie, jak i przesadnie wysokie – prowadzą do niepotrzebnego otwierania się zaworu bezpieczeństwa, co skutkuje wyciekami i przedwczesnym zniszczeniem membrany. Regularna weryfikacja szczelności zaworu serwisowego pozwoli uniknąć przykrych awarii i zapewni stabilną pracę całego systemu przez długie lata.

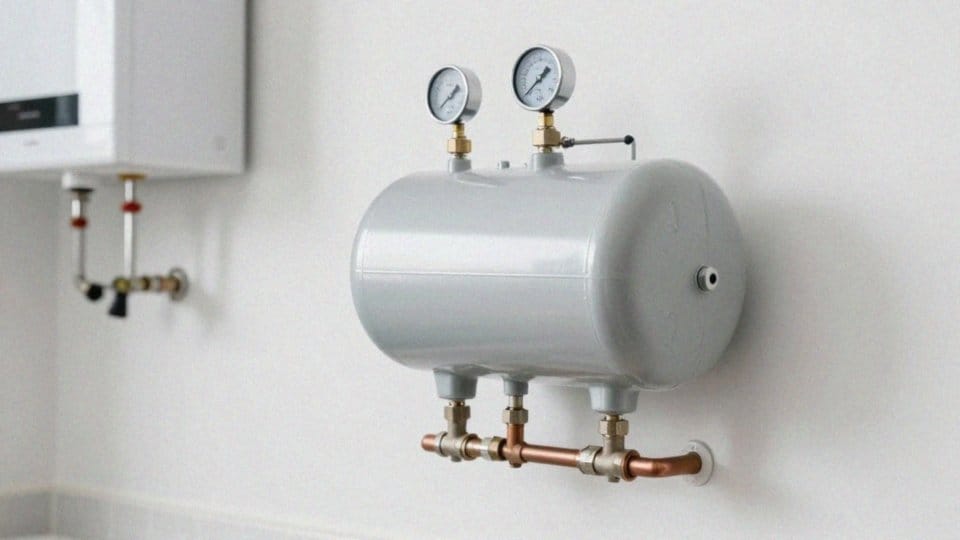

Jak zapobiec kapaniu z zaworu bezpieczeństwa?
Gdy z zaworu bezpieczeństwa zaczyna sączyć się woda, zazwyczaj oznacza to, że ciśnienie w instalacji rośnie zbyt mocno podczas podgrzewania cieczy. Najskuteczniejszym rozwiązaniem tego problemu jest montaż naczynia przeponowego. Dzięki niemu nadmiar wody znajduje miejsce, w którym może zostać zmagazynowany, co skutecznie stabilizuje pracę całego układu i chroni go przed awariami.
Aby pozbyć się kapiącego zaworu, warto zacząć od kilku sprawdzonych działań:
- zainstaluj naczynie przeponowe, którego pojemność stanowi około 10–15% objętości bojlera, umieszczając je na zasilaniu zimnej wody tuż przed zasobnikiem,
- regularnie weryfikuj grupę bezpieczeństwa – serwisowanie naczynia oraz kontrola zaworu zwrotnego zapobiegają niepożądanemu cofaniu się wody, co odciąża sam zawór,
- przynajmniej raz na pół roku manualnie otwieraj zawór, aby wypłukać zanieczyszczenia z jego gniazda,
- sprawdzaj ciśnienie wstępne w naczyniu; jego spadek sprawia, że zawór bezpieczeństwa otwiera się znacznie częściej, niż powinien.
W starszych instalacjach, gdzie naczynie przeponowe nie zostało uwzględnione w projekcie, wycieki mogą sygnalizować po prostu zmęczenie materiału lub wypracowanie uszczelek. W takiej sytuacji najlepszym wyjściem jest wymiana zaworu na nowy model lub zainstalowanie dodatkowego amortyzatora hydraulicznego. Systematyczna dbałość o ciśnienie robocze i stan techniczny armatury to najlepszy sposób, by na stałe zapomnieć o problemie kapiącej wody.
Kiedy wymienić membranę naczynia przeponowego?
Wymiana membrany staje się koniecznością, gdy materiał traci swoją sprężystość lub pojawiają się nieszczelności pomiędzy komorą wodną a gazową. Powinieneś zareagować zwłaszcza wtedy, gdy podczas przeglądu zauważysz:
- regularne spadki ciśnienia wstępnego,
- nienaturalnie częstą pracę zaworu bezpieczeństwa,
- całkowitą utratę zdolności naczynia do kompensacji objętości, co skutkuje wypełnieniem zbiornika wodą.
Wczesne wykrycie tych nieprawidłowości pozwala skutecznie chronić układ grzewczy przed poważniejszymi usterkami. Zwracaj uwagę na wszelkie:
- przecieki przy złączach,
- pogorszenie parametrów wody,
- widoczne uszkodzenia gumowej przegrody.
Rutynowy serwis powinien obejmować:
- sprawdzenie ciśnienia gazu,
- kondycję zaworu,
- dokładne oględziny szczelności.
Jeśli mimo profesjonalnego serwisu ciśnienie w układzie pozostaje niestabilne, rozważ montaż nowej membrany lub całkowitą wymianę urządzenia. W przypadku starszych, skorodowanych zbiorników bezpieczniej jest zainwestować w nowy sprzęt niż naprawiać wyeksploatowane komponenty. Po zakończeniu prac zawsze wykonuj test szczelności i precyzyjnie ustaw wymagane ciśnienie wstępne, aby instalacja działała bez zarzutu.
