Czym jest naczynie wzbiorcze otwarte?
Otwarty zbiornik wyrównawczy to absolutnie kluczowy komponent każdego systemu grzewczego. Jego głównym zadaniem jest przejmowanie nadmiaru wody, który powstaje w wyniku wzrostu temperatury, pełniąc tym samym rolę swoistego bufora bezpieczeństwa. Urządzenie to realizuje trzy fundamentalne cele:
- niweluje wahania objętości czynnika grzewczego,
- skutecznie odprowadza nadmiar pary wodnej,
- zabezpiecza instalację przed gwałtownym skokiem ciśnienia.
Taka ochrona jest nieoceniona, zwłaszcza w kotłach na paliwo stałe, gdzie skutecznie zapobiega przegrzaniu oraz wrzeniu wody. Dzięki połączeniu z atmosferą, naczynie zapewnia również samoczynne odpowietrzanie układu i stabilizuje ciśnienie hydrostatyczne. Niezależnie od tego, czy korzystasz z tradycyjnego systemu grawitacyjnego, czy nowoczesnej instalacji otwartej, zbiornik pracuje w trybie ciągłym. Z tego względu niezwykle ważne jest, aby zabezpieczyć go przed zamarzaniem i dbać o stałą drożność przewodów. Pamiętaj, że nawet najmniejsza próba hermetycznego zamknięcia tego urządzenia całkowicie paraliżuje jego funkcje ochronne, narażając system na niebezpieczeństwo.
Kiedy stosować układ otwarty w instalacji CO?
| Funkcja | Mechanizm działania | Korzyść dla systemu |
|---|---|---|
| Stabilizacja ciśnienia | Odprowadzanie nadmiaru pary wodnej | Zapobieganie niebezpiecznemu wzrostowi ciśnienia |
| Ochrona przed przegrzaniem | Absorbowanie nadmiaru ciśnienia | Zapobieganie zagotowaniu wody |
| Bufor bezpieczeństwa | Gromadzenie nadmiaru wody | Uwalnianie nadmiaru ciśnienia |
Systemy z kotłami na paliwo stałe bardzo często opierają się na układzie otwartym, który pełni rolę niezawodnego bufora bezpieczeństwa. Jest to kluczowe, ponieważ w tego typu instalacjach nietrudno o niekontrolowany wzrost temperatury. W razie zagotowania wody, konstrukcja ta pozwala na bezpieczne odprowadzenie pary bezpośrednio do atmosfery. Takie rozwiązanie doskonale sprawdza się w instalacjach grawitacyjnych, gdzie obieg czynnika grzewczego odbywa się samoczynnie, bez udziału pompy.
Układ otwarty gwarantuje wtedy stałe, naturalne odpowietrzanie, co jest niezbędne dla poprawnej pracy całego systemu. Poza techniczną funkcjonalnością, użytkownicy cenią ten model za:
- prostość wykonania,
- dużą odporność na ewentualne awarie mechaniczne.
Decydując się na to rozwiązanie, trzeba jednak zadbać o kilka kwestii eksploatacyjnych:
- pomieszczenie ze zbiornikiem wymaga sprawnej wentylacji,
- przewody muszą być odpowiednio zabezpieczone przed zamarzaniem,
- regularne monitorowanie jakości wody jest istotne – ciągły kontakt czynnika grzewczego z powietrzem może bowiem przyspieszać korozję metalowych części instalacji.
Gdzie zamontować naczynie wzbiorcze otwarte?
| Aspekt montażu | Wymóg/Zasada | Cel |
|---|---|---|
| Lokalizacja | W najwyższym punkcie obiegu grzewczego | Prawidłowe działanie, uwolnienie nadmiaru ciśnienia |
| Dostępność | Łatwy dostęp do kontroli | Możliwość bieżącej weryfikacji stanu |
| Ochrona | Zabezpieczenie przed zamarzaniem | Zapobieganie uszkodzeniom i awariom |
Otwarty zbiornik wyrównawczy montujemy zawsze w najwyższym punkcie instalacji grzewczej, co znacząco ułatwia późniejszą kontrolę i konserwację całego układu. W systemach grawitacyjnych kluczowe jest zachowanie odległości minimum 30 cm nad najwyżej usytuowanym grzejnikiem. Z kolei w instalacjach wyposażonych w pompę obiegową, montowanych na powrocie, wysokość ta powinna stanowić co najmniej 70 procent wysokości podnoszenia pompy.
Sam zbiornik wymaga stabilnego wsparcia konstrukcyjnego, zwłaszcza jeśli jest umieszczany na stropach drewnianych. Równie istotne jest zabezpieczenie urządzenia przed mrozem – wystarczy odpowiednia izolacja termiczna lub zadbanie o stałą temperaturę w pomieszczeniu, w którym się znajduje. Profesjonalna instalacja nie może obyć się bez aparatury kontrolno-pomiarowej, takiej jak termometr czy wskaźnik poziomu wody.
Bardzo ważne jest poprawne poprowadzenie rury bezpieczeństwa, która łączy kocioł z naczyniem. Należy unikać na niej jakichkolwiek zasyfonowań i dbać o zachowanie stałego spadku w kierunku zbiornika. Takie przemyślane podejście skutecznie chroni przed zagotowaniem wody i pomaga stabilizować ciśnienie w systemie. Pamiętaj też, aby zapewnić sobie łatwy dostęp do rury wzbiorczej oraz armatury, co znacznie usprawni przeprowadzanie okresowych przeglądów technicznych.

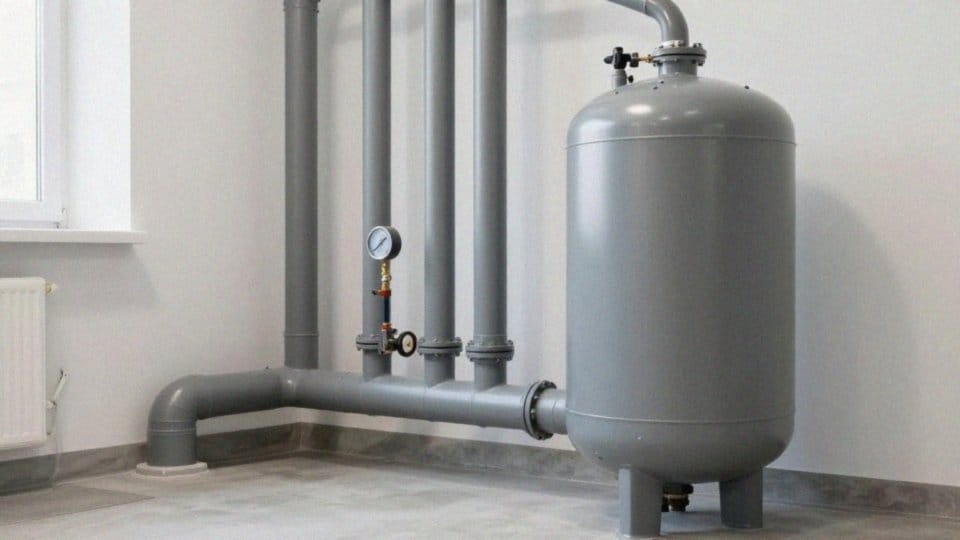

Jak dobrać pojemność naczynia wzbiorczego i średnicę rury?
Dobór odpowiedniego naczynia wzbiorczego opiera się przede wszystkim na precyzyjnym wyliczeniu przyrostu objętości wody wywołanego skokami temperatury. Zgodnie z normą PN-B-02413:1991, czynna pojemność zbiornika musi uwzględniać zarówno całkowitą ilość medium w instalacji, jak i współczynnik jego rozszerzalności cieplnej.
W praktyce oznacza to konieczność zabezpieczenia miejsca nie tylko na nadmiar wody powstający podczas grzania, ale także na bezpieczną rezerwę, wynoszącą zwykle od kilku do kilkunastu procent objętości całego układu. Kluczowe znaczenie dla sprawności systemu ma również:
- właściwa średnica rur – bezpieczeństwa oraz przelewowej,
- gwarancja swobodnego przepływu, co pozwala na sprawne odprowadzenie pary i nadmiaru czynnika bez ryzyka zatorów.
Jeśli mamy do czynienia z obiegiem wymuszonym, przy ustalaniu minimalnego położenia naczynia trzeba uwzględnić wysokość podnoszenia pompy (Hp), przyjmując wartość co najmniej 0,7 Hp. Nie można przy tym zapominać o zapewnieniu stałego spadku rur w stronę naczynia, wynoszącego minimum 1%, co skutecznie zapobiega gromadzeniu się pęcherzy powietrza.
Wszelkie zmiany kierunku trasy warto wykonywać za pomocą:
- łuków o promieniu dwukrotnie większym niż średnica rury,
- kolan 45 stopni, co znacznie zmniejsza opory hydrauliczne.
Unikajmy za wszelką cenę zasyfonowań, które blokują swobodny przepływ i mogą zaburzyć pracę całego zabezpieczenia. Aby mieć pewność co do poprawności wymiarowania, warto każdorazowo zweryfikować swoje założenia z dokumentacją techniczną urządzenia oraz aktualnymi normami budowlanymi.
Jak podłączyć rurę wzbiorczą i przelewową?
Prawidłowy montaż zbiornika wymaga poprowadzenia rury wzbiorczej bezpośrednio z najwyższego punktu kotła w stronę przestrzeni powietrznej naczynia. Przewód ten musi być skierowany pionowo do góry, ponieważ wszelkie zagięcia mogłyby znacząco utrudnić swobodną cyrkulację pary. Jeśli musisz zmienić kierunek instalacji, zastosuj łuki o promieniu co najmniej dwukrotnie większym od średnicy rury.
Zadbaj również o to, by:
- rura bezpieczeństwa oraz przelewowa zachowały stały, co najmniej jednoprocentowy spadek w kierunku zbiornika,
- przepustowość rury przelewowej była zbliżona do przewodu bezpieczeństwa,
- całkowicie wyeliminować zawory odcinające na drodze do naczynia,
- zastosować odpowiednie trójniki,
- naczynie miało stały kontakt z otoczeniem.
Taki układ gwarantuje sprawne odprowadzanie wody i pary pod wpływem grawitacji. Co więcej, zapobiegnie to gromadzeniu się nadmiaru czynnika i niepotrzebnemu zapowietrzaniu systemu. Pamiętaj, że ich przypadkowe zamknięcie mogłoby doprowadzić do awarii. Niezbędna jest tu specjalna fajeczka napowietrzająca. Unikając miejsc, w których mógłby zalegać gaz, zminimalizujesz ryzyko powstawania zatorów i zapewnisz niezawodną pracę całego układu otwartego.
Jak odpowietrzyć i stabilizować ciśnienie instalacji?
W instalacjach otwartych odpowietrzanie przebiega w sposób ciągły, co wynika z bezpośredniego połączenia z naczyniem wyrównawczym pełniącym rolę separatora gazów. Aby pęcherzyki powietrza nie gromadziły się w najwyższych punktach systemu, kluczowe jest unikanie:
- zasyfonowań w rurach,
- stosowania łagodnych łuków, które nie blokują przepływu.
Skuteczne usuwanie powietrza wspomaga również specjalna fajeczka napowietrzająca. Stabilne ciśnienie hydrostatyczne zależy przede wszystkim od wysokości, na której zamontowano zbiornik, oraz precyzyjnego utrzymania poziomu wody, kontrolowanego przez dedykowany wskaźnik. Jeśli w układzie pracuje pompa obiegowa, naczynie należy umieścić na wysokości co najmniej 70 procent jej podnoszenia, co skutecznie zapobiega zasysaniu powietrza i poprawia cyrkulację.
Równie istotna jest dbałość o armaturę kontrolno-pomiarową, w tym termometr, pozwalający na bieżąco śledzić temperaturę czynnika i reagować na zmiany jego objętości. Warto pamiętać, że stały dostęp tlenu sprzyja korozji i sprzyja powstawaniu osadów ograniczających wydajność instalacji. Dlatego regularna weryfikacja jakości wody, sprawdzanie szczelności połączeń oraz czyszczenie rur wzbiorczych pozwalają utrzymać system w pełnej sprawności.
Kompleksowy serwis powinien każdorazowo uwzględniać ocenę drożności przelewu oraz kontrolę stanu zaworów, co gwarantuje długotrwałą i bezawaryjną pracę ogrzewania.

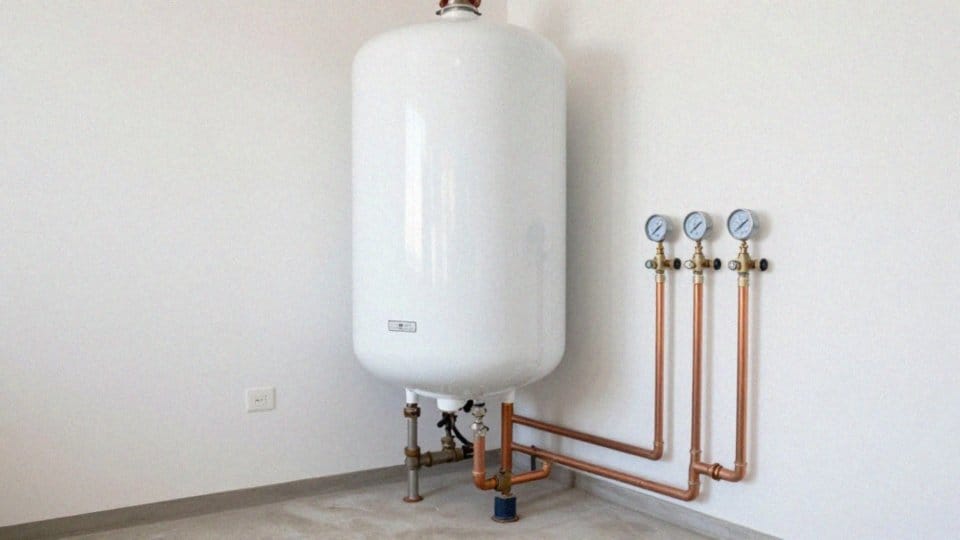

Jakie są najczęstsze błędy montażowe naczynia wzbiorczego?
Nieprawidłowy montaż naczynia wzbiorczego to prosta droga do poważnych problemów z bezpieczeństwem całego kotła. Jednym z najczęstszych potknięć jest zbyt niskie usytuowanie urządzenia. Gdy temperatura nagle wzrośnie, woda może się zagotować, a naczynie stanie się bezużyteczne w procesie stabilizacji ciśnienia. Równie niebezpieczne jest zamykanie układu korkami lub rezygnacja z montażu fajeczki napowietrzającej, co w świetle normy PN-B-02413:1991 całkowicie wyłącza funkcje ochronne systemu.
Wiele awarii bierze się ze źle zaprojektowanej hydrauliki. Zasyfonowanie rury bezpieczeństwa czy brak właściwych spadków skutecznie blokują odprowadzanie pary. Warto również zrezygnować z ostrych kolanek na rzecz łuków o promieniu dwukrotnie większym od średnicy rury, co znacząco poprawia przepustowość. Pamiętaj też, by pod żadnym pozorem nie montować zaworów odcinających na drodze do naczynia – w razie nagłego skoku ciśnienia taka przeszkoda może doprowadzić do katastrofy.
W codziennej praktyce instalacyjnej często ignoruje się też inne kluczowe kwestie:
- zbyt wąska rura przelewowa,
- brak izolacji chroniącej przed zamarzaniem w nieogrzewanych pomieszczeniach,
- brak solidnego podparcia.
To błędy, które mszczą się na użytkowniku. Do tego dochodzi brak podstawowej armatury, jak wskaźniki poziomu wody czy termometry, co prowadzi do korozji, zapowietrzania instalacji i eksploatacji urządzenia poza bezpiecznymi granicami. Aby uniknąć zatorów i utraty wydajności, konieczna jest regularna dbałość o drożność przewodów oraz systematyczna kontrola jakości samej wody w układzie.
