Naczynie wzbiorcze — jak prawidłowo podłączyć i uniknąć błędów?

Czym jest naczynie wzbiorcze?

Naczynie wzbiorcze pełni kluczową funkcję w instalacjach grzewczych i chłodniczych, działając jako swoisty bufor bezpieczeństwa. Jego zadaniem jest przejęcie nadmiaru objętości czynnika roboczego – czy to wody, czy mieszaniny z glikolem – w sytuacjach, gdy temperatura w układzie zaczyna rosnąć.

W praktyce stosuje się dwa rodzaje tych urządzeń:

• starsze systemy otwarte,
• coraz popularniejsze naczynia przeponowe.

Te ostatnie wykorzystują elastyczną membranę, która skutecznie rozdziela wodę od gazu. Znajdująca się wewnątrz poduszka gazowa odpowiada za stabilizację ciśnienia, co pozwala uzyskać równomierny przepływ i znacząco odciążyć zawór bezpieczeństwa. Dzięki temu cała instalacja jest mniej podatna na awarie oraz ryzykowne skoki ciśnienia.

Każdy komponent tego typu musi spełniać surowe wymogi dyrektywy 2014/68/UE, co potwierdza odpowiednia deklaracja zgodności. Aby system był trwały, podczas doboru sprzętu trzeba zwrócić uwagę na kilka kluczowych kwestii, takich jak:

• wymagana pojemność,
• ciśnienie wstępne – zazwyczaj oscylujące w granicach 1 do 1,5 bara,
• odporność na ekstremalne temperatury.

Pamiętaj jednak, że nawet najlepsze urządzenie wymaga okresowej kontroli, zwłaszcza w zakresie kondycji membrany oraz ochrony antykorozyjnej, co pozwoli cieszyć się bezproblemową pracą instalacji przez długie lata.

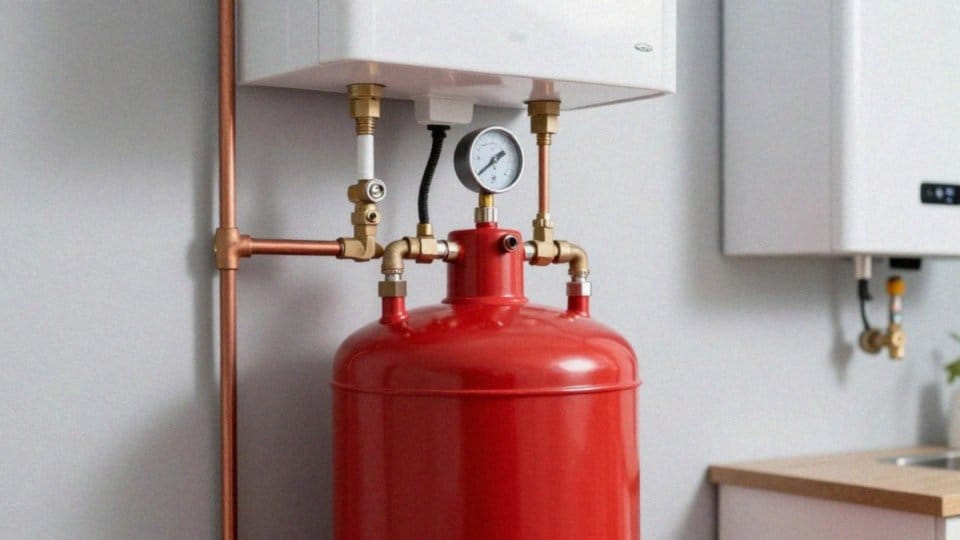

Jak prawidłowo podłączyć naczynie wzbiorcze?

Prawidłowy montaż naczynia wzbiorczego to fundament sprawnie działającego systemu grzewczego. Zazwyczaj umieszcza się je w najwyższym punkcie instalacji bądź na rurze powrotnej bezpośrednio przed kotłem, przy czym ostateczny wybór zależy od wymagań konkretnego projektu. Instalacja na powrocie to sprawdzony sposób na ochronę pieca przed nagłymi wahaniami temperatury.

Równie ważny jest dobór średnicy przewodu łączącego, ponieważ to ona gwarantuje swobodny przepływ czynnika w układzie. Całość instalacji musi być precyzyjnie zaizolowana termicznie, co zabezpieczy ją przed przemarzaniem, szczególnie gdy przebiega przez chłodniejsze pomieszczenia.

Jakie naczynie przeponowe do bojlera 200l – poradnik wyboru

Warto również zainwestować w:

• zawory napełniające,
• zawory spustowe,
• zawór bezpieczeństwa.

Te elementy znacząco ułatwiają późniejszą eksploatację oraz serwis. Po zakończeniu prac technicznych należy przeprowadzić próbę szczelności, aby upewnić się, że wszystko działa bez zarzutu. Dopiero wtedy przystępujemy do ustawienia ciśnienia wstępnego membrany, dostosowując je do parametrów roboczych całego obiegu.

Całość dopełnia montaż rury przelewowej oraz odpowietrznika, które dbają o kondycję instalacji, pozwalając na swobodne usuwanie powietrza i zapobiegając powstawaniu niekorzystnego podciśnienia.

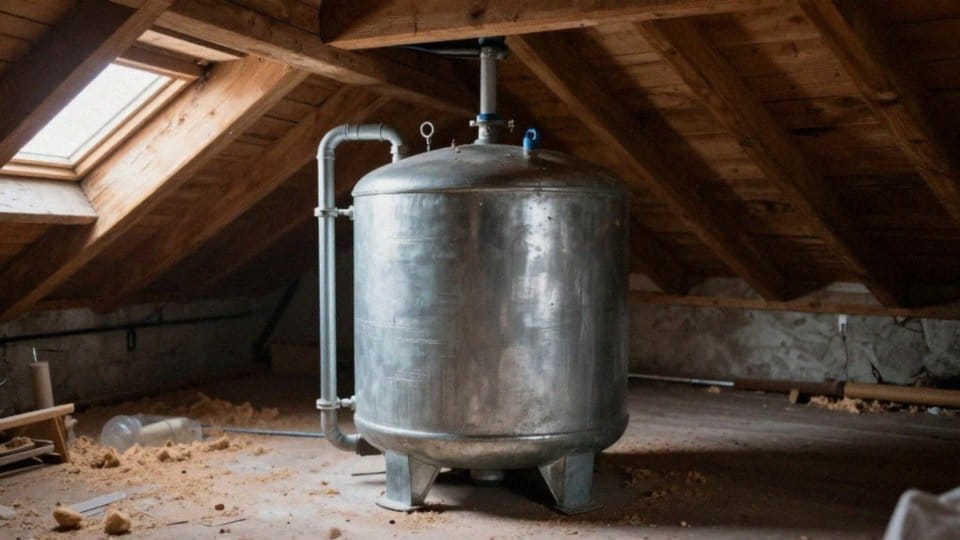

Czy naczynie wzbiorcze sprawdzi się w systemie otwartym?

W instalacjach typu otwartego kluczowym elementem jest naczynie wzbiorcze, które przejmuje nadmiar wody powstający podczas jej podgrzewania. Urządzenie to nie tylko pełni funkcję kompensacyjną, ale również automatycznie usuwa powietrze z układu. Jest to szczególnie istotne przy kotłach na paliwa stałe, gdzie skuteczna ochrona przed gwałtownym wzrostem ciśnienia decyduje o bezpieczeństwie całego systemu.

Mimo niewątpliwych zalet, rozwiązanie to ma swoje wymagania konstrukcyjne. Ponieważ woda w naczyniu styka się z tlenem, dochodzi do szybszego utleniania się elementów instalacji, co wymusza stosowanie dodatkowych środków antykorozyjnych i stałe monitorowanie jakości czynnika grzewczego. Niezbędne jest również wyprowadzenie rury przelewowej, która odprowadzi nadmiar cieczy, oraz odpowiednie zaizolowanie zbiornika, aby uniknąć jego zamarznięcia w zimie.

Schemat podłączenia naczynia przeponowego w instalacjach C.W.U.

Warto zauważyć, że naczynia otwarte różnią się od przeponowych zasadą działania. Nie wykorzystują one sprężonego gazu do stabilizacji ciśnienia, lecz opierają się na grawitacyjnym oddziaływaniu słupa wody. Choć dzisiaj coraz częściej słyszy się o nowocześniejszych rozwiązaniach, naczynia otwarte pozostają niezastąpione w starszych układach grawitacyjnych, gdzie priorytetem pozostaje niezawodna ochrona przed konsekwencjami wzrostu ciśnienia. Ostateczny wybór wariantu zawsze powinien zależeć od rodzaju źródła ciepła i specyficznych wymogów danej instalacji.

Czy podłączyć naczynie wzbiorcze do rury powrotnej kotła?

Włączenie naczynia wzbiorczego do obiegu na powrocie to kluczowy element instalacji, zwłaszcza w układach zasilanych kotłami na paliwo stałe. Umiejscowienie go w tym punkcie pozwala skutecznie ustabilizować ciśnienie, zanim czynnik grzewczy dotrze do wymiennika. W ten sposób kocioł zyskuje solidną ochronę przed skokami ciśnienia oraz niebezpiecznym, punktowym przegrzaniem wody.

Aby rozwiązanie to działało bezawaryjnie, trzeba jednak zadbać o kilka kwestii technicznych:

• całkowita drożność rury powrotnej,
• montaż zgodny ze wskazówkami producenta,
• dokładne odpowietrzenie całej sieci,
• sprawne zabezpieczenie awaryjne, które stanowią rura przelewowa oraz właściwie dobrany zawór bezpieczeństwa,
• odpowiednia izolacja termiczna rur,
• precyzyjne wyregulowanie ciśnienia wstępnego w naczyniu.

Ze względu na bezpieczeństwo domowników i żywotność kotła, warto powierzyć te prace wykwalifikowanemu instalatorowi, który weźmie pod uwagę lokalne przepisy oraz specyfikę posiadanego przez Ciebie źródła ciepła.

Jak podłączyć rurę przelewową i odpowietrzającą?

Prawidłowe odpowietrzenie instalacji wymaga poprowadzenia przewodu bezpośrednio z jej najwyższego punktu do miejsca bezpiecznego zrzutu powietrza lub otwartego zbiornika. W kluczowych sekcjach rozprowadzających warto zamontować automatyczny odpowietrznik, który na bieżąco eliminuje gromadzące się gazy, zapobiegając tym samym uciążliwym korkom powietrznym. Rura przelewowa wychodząca z naczynia wzbiorczego musi natomiast posiadać stały spadek w stronę kanalizacji. To rozwiązanie gwarantuje sprawne odprowadzanie wody przy ewentualnym przepełnieniu, chroniąc system przed zalaniem oraz nagłym skokiem ciśnienia.

Podczas prac montażowych warto pamiętać o kilku istotnych detalach technicznych:

• dostosowanie przekroju rur tak, aby zgodnie z projektem zapewniały szybki odbiór nadmiaru cieczy,
• izolacja termiczna przewodów przechodzących przez nieogrzewane pomieszczenia, co uchroni je przed przemarznięciem,
• dokładne sprawdzenie każdego połączenia pod kątem szczelności,
• zapewnienie łatwego dostępu do rur w celu regularnych przeglądów.

Całość prac wykonuj zgodnie z wytycznymi producenta oraz lokalnymi przepisami bezpieczeństwa. Pamiętaj, że fachowy dobór średnicy przelewu oraz precyzyjne poprowadzenie odpowietrzenia to fundament trwałości naczynia wzbiorczego i gwarancja stabilnej pracy całego układu grzewczego przez długie lata.

Jakie zabezpieczenia i zawory są konieczne?

Właściwe zabezpieczenie instalacji grzewczej opiera się na zastosowaniu armatury spełniającej surowe normy techniczne. Najważniejszą rolę odgrywa tu zawór bezpieczeństwa, który nie dopuszcza do przekroczenia krytycznych wartości ciśnienia w układzie. Podczas jego montażu kluczowe staje się uwzględnienie wytycznych producenta kotła oraz bieżących parametrów pracy całego systemu.

Solidny zestaw ochronny to jednak nie tylko główny zawór. Niezbędne jest również:

• przyłącze do napełniania układu czynnikiem grzewczym,
• zawór opróżniający, który ułatwia prace serwisowe,
• zawory odcinające przy naczyniu wzbiorczym, co pozwala na jego serwisowanie bez konieczności całkowitego opróżniania instalacji z wody.

Oczywiście prawidłowe funkcjonowanie całości wymaga regularnego sprawdzania szczelności połączeń oraz stanu membrany. W sytuacjach, gdy parametry sieciowe bywają niestabilne, warto wspomóc się hydroforem lub automatycznym regulatorem ciśnienia. Pamiętaj, aby do wszelkich napraw wybierać wyłącznie markowe, oryginalne podzespoły, co gwarantuje utrzymanie standardów bezpieczeństwa.

Ze względu na ryzyko korozji, zwłaszcza w układach otwartych mających bezpośredni kontakt z tlenem, nie można zapominać o ochronie antykorozyjnej. Stały nadzór nad minimalnym ciśnieniem chroni z kolei przed ryzykownym zapowietrzeniem czy kosztownymi awariami spowodowanymi kawitacją. Dobór wszystkich tych elementów musi zawsze wynikać z dokumentacji technicznej, gdyż tylko dobrze zaprojektowana armatura stanowi realną barierę przed niebezpiecznym wzrostem ciśnienia.

Jak dobrać pojemność naczynia wzbiorczego?

Dobór właściwego naczynia wzbiorczego to jeden z najważniejszych etapów projektowania instalacji grzewczej, bezpośrednio przekładający się na jej sprawność. Kluczową wskazówką jest przyjęcie pojemności rzędu 5–10% całkowitej objętości wody w układzie, jednak precyzyjne wyliczenia wymagają uwzględnienia specyfiki nośnika ciepła i zakresu zmian temperatur.

Istotnym czynnikiem jest obecność glikolu, który znacząco zmienia współczynnik rozszerzalności cieplnej płynu. Obliczenia muszą również uwzględniać:

• różnicę między temperaturą spoczynkową a maksymalnym punktem roboczym,
• odpowiednią relację między ciśnieniem wewnętrznym instalacji a ciśnieniem wstępnym naczynia, zazwyczaj oscylującym wokół 1–1,5 bara.

Ignorowanie tych parametrów rodzi szereg problemów. Jeśli naczynie jest zbyt małe, nie pomieści nadmiaru rozgrzanej cieczy, co zmusi zawór bezpieczeństwa do częstego otwierania i wywoła skoki ciśnienia w sieci. Z kolei przesadna objętość urządzenia generuje niepotrzebne koszty inwestycyjne i skraca żywotność membrany, która może pracować nieprawidłowo.

Dlatego optymalne rozwiązanie zawsze powinno być poparte fachową analizą projektanta, uwzględniającą wymagania norm technicznych oraz charakterystykę źródła ciepła.

Kto powinien montować i konserwować naczynie wzbiorcze?

Montaż naczynia wzbiorczego warto powierzyć wykwalifikowanemu specjaliście, który przeprowadzi instalację w oparciu o krajowe wytyczne oraz wskazówki producenta. Profesjonalne podejście do tego zadania to nie tylko gwarancja bezpieczeństwa, ale również warunek zachowania ochrony gwarancyjnej urządzenia.

Po uruchomieniu systemu ciężar dbania o jego sprawność spada na właściciela. Regularne przeglądy są niezbędne, by instalacja działała bez zarzutu. Warto zacząć od:

• wnikliwej kontroli membrany,
• sprawdzenia szczelności całego układu,
• weryfikacji ciśnienia wstępnego,
• dokładnych oględzin zbiornika pod kątem śladów korozji,
• ewentualnych uszkodzeń mechanicznych.

Równie ważne jest, aby podczas serwisu nie pominąć:

• zaworów bezpieczeństwa,
• sprawności odpowietrzników.

Każdą taką wizytę serwisową, w tym wszelkie pomiary ciśnienia, należy odnotowywać w karcie przeglądów, co pozwala na bieżąco kontrolować stan techniczny sprzętu. Jeśli zajdzie potrzeba wymiany któregokolwiek elementu, korzystajmy wyłącznie z oryginalnych podzespołów.

Aby zbiornik służył przez lata, należy zapewnić mu suche warunki pracy, bez ryzyka przemarzania, a także zadbać o właściwą jakość wypełniającej go wody. Warto mieć zawsze pod ręką dokumentację techniczną, w tym instrukcję i deklarację zgodności, ponieważ to właśnie one są dla fachowców kluczem do utrzymania instalacji w pełnej gotowości operacyjnej zgodnie z obowiązującymi normami.
