Czym jest zbiornik wyrównawczy?
Naczynie wyrównawcze, określane często jako przeponowe lub wzbiorcze, stanowi fundament bezpieczeństwa w instalacjach grzewczych oraz systemach ciepłej wody użytkowej. Jego głównym zadaniem jest przejmowanie nadmiaru objętości cieczy, która w wyniku podgrzewania naturalnie się rozszerza. Dzięki temu prostemu mechanizmowi unikamy groźnych skoków ciśnienia, które mogłyby doprowadzić do awarii komponentów systemu.
Konstrukcyjnie urządzenie składa się ze stalowej obudowy, wewnątrz której elastyczna membrana oddziela wodę od poduszki powietrznej. Gdy temperatura w obiegu rośnie, naczynie przejmuje „nadmiarową” ciecz, odciążając tym samym grupę bezpieczeństwa i wydłużając żywotność całej armatury.
Współczesne instalacje C.W.U. oraz systemy wykorzystujące energię słoneczną coraz częściej bazują na nowoczesnych naczyniach przepływowych. Ich atutem jest brak martwych punktów, co zapobiega namnażaniu się niebezpiecznych bakterii i dba o higienę wody.
Decyzja o wyborze konkretnego modelu powinna wynikać z obliczeń uwzględniających:
- całkowitą pojemność układu,
- zakładane ciśnienie,
- przewidywaną temperaturę roboczą.
Choć w starszym budownictwie wciąż zdarzają się otwarte naczynia wzbiorcze, dzisiejsze standardy stawiają na rozwiązania zamknięte i przepływowe. Podnoszą one wydajność pracy bojlera oraz innych urządzeń podgrzewających, takich jak pompy ciepła. Fachowy montaż tego podzespołu to nie tylko spokój ducha, ale przede wszystkim gwarancja stabilnego i wydajnego działania całego domowego systemu hydraulicznego.

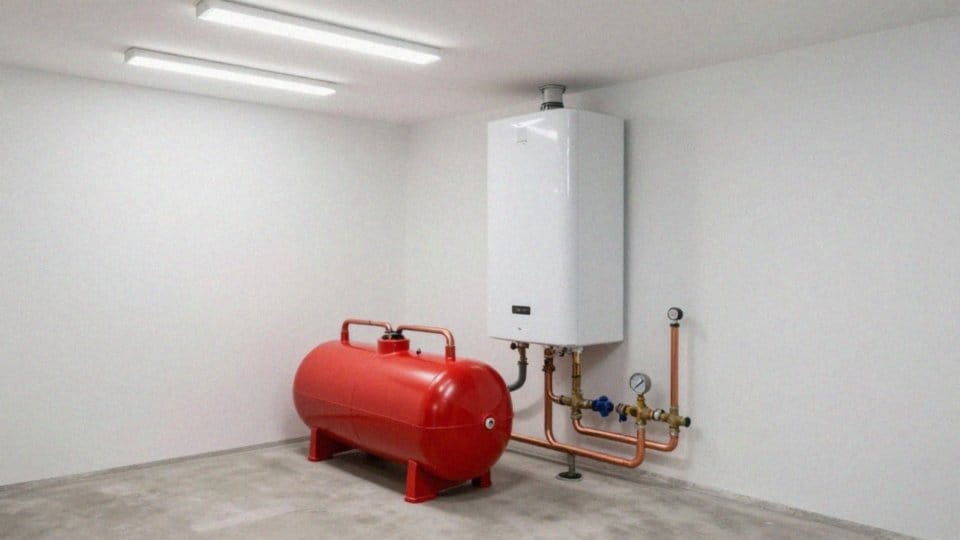

Jak podłączyć zbiornik wyrównawczy do bojlera?
Naczynie wzbiorcze przeznaczone do ciepłej wody użytkowej najlepiej zamontować na doprowadzeniu zimnej wody, sytuując je przed zaworem zwrotnym oraz bojlerem. Kluczową rolę odgrywa tu trójnik umieszczony na rurze zasilającej, który pozwala na sprawne wpięcie naczynia w obieg. Warto przy tym wykorzystać rurkę miedzianą o dopasowanej średnicy, co znacznie podniesie trwałość całego połączenia.
Nie zapomnij o zaworze odcinającym, który powinien znaleźć się tuż przed naczyniem. Takie rozwiązanie okaże się zbawienne podczas serwisu lub wymiany urządzenia, ponieważ pozwoli uniknąć opróżniania całej instalacji. Równie istotny jest montaż zaworu zwrotnego, chroniącego przed cofaniem się nagrzanej wody do sieci zimnej.
Aby wyeliminować ryzyko wycieków, wszystkie gwintowane elementy należy starannie uszczelnić wysokiej jakości gumowymi podkładkami lub dedykowanym pakułami. Jeśli w Twoim systemie zastosowano reduktor ciśnienia, przy zasilaniu ustawionym na 4 bary, ciśnienie wstępne w naczyniu powinno oscylować wokół 3,8 bara.
Bieżącą kontrolę tych parametrów ułatwi wbudowany manometr, a swobodny dostęp do zaworu bezpieczeństwa jest niezbędny dla zachowania wydajności pracy. Po zakończeniu montażu koniecznie napełnij instalację, dokładnie ją odpowietrz i przeprowadź test ciśnieniowy, który potwierdzi szczelność wszystkich wykonanych połączeń.
Jak dobrać pojemność naczynia do bojlera?
Wybierając naczynie przeponowe do instalacji ciepłej wody użytkowej, warto przyjąć prostą zasadę: jego objętość powinna stanowić od 8 do 10% całkowitej pojemności układu. Ostateczny wynik zależy jednak od kilku zmiennych, w tym:
- wydajności bojlera,
- maksymalnej temperatury pracy,
- parametrów ciśnienia projektowego i roboczego.
W typowych warunkach domowych najczęściej sprawdzają się następujące proporcje:
- dla zasobnika 100-litrowego wystarczy naczynie o pojemności 8–10 litrów,
- przy 120 litrach będzie to 10–12 litrów,
- natomiast 140 litrów wymaga naczynia rzędu 12–14 litrów.
Większe instalacje, takie jak bojlery 200-litrowe, obsłuży zbiornik 18–24 litrowy, a w przypadku 300 litrów bezpieczniej postawić na model o pojemności od 25 do 35 litrów. Gdy w systemie pojawia się bufor ciepła, musimy znacząco zwiększyć zapas – w układzie 500-litrowym zalecamy minimum 50-litrowe naczynie wspomagające.
Przy doborze urządzenia nie można pomijać rodzaju kotła oraz specyfiki przepływu wody. Jeśli w instalacji zamontowano reduktor ciśnienia, kluczowe jest precyzyjne wyrównanie ciśnienia wstępnego naczynia z ciśnieniem zasilającym. Takie podejście znacząco odciąża membranę i zapobiega jej przedwczesnemu zużyciu. W razie wątpliwości lub projektowania rozbudowanych systemów, zawsze warto zerknąć w wytyczne producenta. Odpowiednia poduszka powietrzna w naczyniu to gwarancja stabilnego ciśnienia w całym układzie, co przekłada się bezpośrednio na dłuższą żywotność bojlera i pozostałych komponentów instalacji.
Jakie zawory i elementy są potrzebne do podłączenia?
Prawidłowy montaż naczynia przeponowego wymaga zastosowania osprzętu doskonale dopasowanego do ciśnienia roboczego instalacji. Standardowo urządzenie wpinane jest w obieg wody za pomocą trójnika, jednak kluczowe pozostaje umieszczenie zaworów odcinających po obu stronach przyłącza. Takie rozwiązanie pozwala na serwisowanie zbiornika bez potrzeby spuszczania wody z całego układu.
W torze zasilającym koniecznie zamontuj zawór zwrotny, który skutecznie powstrzyma gorącą wodę przed cofaniem się do sieci wodociągowej. O bezpieczeństwo Twojego sprzętu zadba natomiast zawór bezpieczeństwa, niepozwalający na przekroczenie dopuszczalnych limitów ciśnienia, a bieżącą pracę obiegu pozwoli kontrolować czytelny manometr. Przy wyższych parametrach ciśnieniowych w instalacji niezbędne okazuje się użycie reduktora.
Pamiętaj, że wszystkie wykorzystane materiały muszą gwarantować pełną szczelność i odporność na trudne warunki pracy. Instalatorzy najczęściej sięgają po:
- miedziane rurki doprowadzające,
- trwałe uszczelki gumowe przy łączeniach gwintowanych,
- profesjonalne uchwyty i króćce przyłączeniowe.
W bardziej rozbudowanych systemach warto zainwestować w inteligentne czujniki ciśnienia i temperatury, które przekazują precyzyjne dane w czasie rzeczywistym. Na koniec zadbaj o to, aby komplet narzędzi instalacyjnych zapewniał swobodny dostęp do zaworu powietrznego. Jest on niezbędny do regularnego sprawdzania ciśnienia wstępnego w poduszce gazowej naczynia, co determinuje jego sprawną i długotrwałą pracę.
Gdzie zamontować naczynie przeponowe przy bojlerze?
Naczynie przeponowe najlepiej zamontować bezpośrednio na zasilaniu zimną wodą, koniecznie przed zasobnikiem ciepłej wody użytkowej i zaworem zwrotnym. Takie umiejscowienie pozwala na skuteczną kompensację przyrostu objętości wody podczas jej podgrzewania. W typowych instalacjach grzewczych dopuszcza się również jego montaż na powrocie, tuż przed samą pompą.
Aby przepona pracowała prawidłowo, a poduszka gazowa była w pełni wykorzystana, urządzenie musi znajdować się w pozycji pionowej. Projektując miejsce instalacji, pamiętaj o zachowaniu swobodnego dostępu do:
- zaworów serwisowych,
- tabliczki znamionowej,
- punktu kontroli ciśnienia wstępnego.
Do trwałego przymocowania zbiornika do ściany niezbędne okażą się dedykowane uchwyty – skutecznie odciążają one króćce i eliminują ryzyko powstawania naprężeń w rurach. Unikaj przy tym planowania zbyt długich czy poskręcanych odcinków instalacji, gdyż mogą one opóźniać reakcję naczynia na nagłe skoki ciśnienia.
Wybrane miejsce powinno być zabezpieczone przed mrozem i skrajnie wysokimi temperaturami, które prowadzą do uszkodzenia membrany. Jeśli w układzie znajduje się reduktor ustawiony na 4 bary, zadbaj o precyzyjne dopasowanie ciśnienia wstępnego w naczyniu na poziomie 3,8 bara, co zapewni optymalną współpracę wszystkich podzespołów.

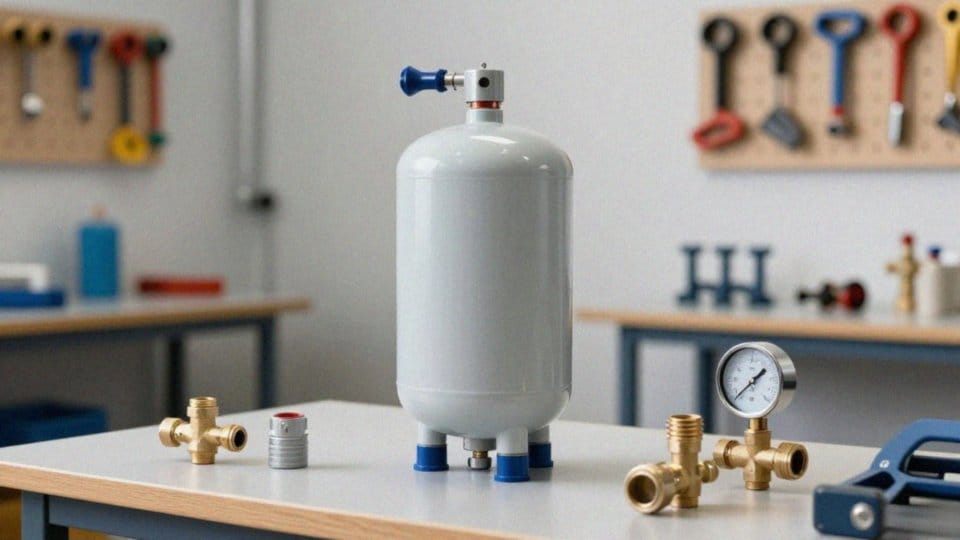

Jak uniknąć typowych błędów przy podłączeniu zbiornika?
Decyzja o montażu naczynia nieprzepływowego w instalacji ciepłej wody użytkowej to częsty przejaw braku technicznej wiedzy, który kończy się sporymi kłopotami. W takim zbiorniku woda stoi, co tworzy idealne środowisko dla rozwoju groźnych bakterii. Aby uniknąć zagrożeń sanitarnych, należy stosować modele przepływowe, zawsze instalując je w pozycji pionowej.
Poziomy montaż nie tylko negatywnie wpływa na kompensację ciśnienia, ale przede wszystkim niepotrzebnie obciąża membranę. Problemy z siecią mogą również wynikać z braku zaworu zwrotnego przed naczyniem, co objawia się:
- denerwującymi skokami ciśnienia,
- szybszym zużyciem armatury.
Kluczowe jest również odpowiednie przygotowanie techniczne: przy ciśnieniu zasilającym rzędu 4 barów, wartość wstępna w poduszce gazowej powinna oscylować wokół 3,8 bara. Zbyt duże odstępstwa od tego standardu sprawią, że zawór bezpieczeństwa będzie otwierał się zbyt często lub – co gorsza – naczynie w ogóle nie zareaguje na wzrost temperatury.
Lokalizacja urządzenia ma niebagatelne znaczenie; montaż zbyt daleko od źródła ciepła czyni proces kompensacji niewydolnym. Warto też pamiętać o detalach, takich jak staranny dobór uszczelek, gdyż stosowanie niekompatybilnych materiałów to prosta droga do wycieków.
W sprawnie działającym systemie nie może zabraknąć:
- manometru,
- reduktora ciśnienia,
- bez których wykrycie uszkodzonej membrany staje się niemożliwe.
Regularny serwis powinien koncentrować się nie tylko na grupie bezpieczeństwa, ale obejmować również drobiazgową kontrolę szczelności złączy, co pozwala skutecznie zabezpieczyć całą instalację przed awarią.
Jak konserwować i diagnozować naczynie wyrównawcze?
Regularna dbałość o naczynie przeponowe to najprostszy sposób, by znacząco przedłużyć jego eksploatację, która w typowych warunkach zamyka się w przedziale od dwóch do pięciu lat. Najlepiej włączyć ten proces w harmonogram corocznego przeglądu instalacji grzewczej. Podstawowa diagnostyka obejmuje:
- sprawdzenie szczelności układu,
- kontrolę ciśnienia wstępnego,
- ocenę stanu technicznego membrany.
Aby dokonać precyzyjnego pomiaru, konieczne jest odcięcie urządzenia od instalacji i całkowite spuszczenie wody. Dopiero w takich warunkach manometr pokaże rzeczywiste ciśnienie powietrza w poduszce gazowej. Wartość tę należy każdorazowo dopasować do parametrów systemu – dla przykładu, przy reduktorze ustawionym na 4 bary, ciśnienie wstępne powinno utrzymywać się na poziomie około 3,8 bara. Przy okazji warto upewnić się, że sam przyrząd pomiarowy działa płynnie i wskazuje wartości w sposób czytelny.
Szybka reakcja na niepokojące sygnały pozwala uniknąć poważniejszych awarii. Powinieneś zwrócić uwagę na takie symptomy jak:
- częsta aktywacja zaworu bezpieczeństwa,
- nagłe wahania ciśnienia,
- niepokojące odgłosy w rurach,
- spadek ilości wody w zasobniku CWU.
Często wskazują one na uszkodzenie membrany, co najłatwiej potwierdzić, sprawdzając zawór powietrzny. Jeśli po naciśnięciu wentyla zamiast powietrza pojawi się woda, naczynie jest trwale uszkodzone i wymaga wymiany na nowe. Dbanie o czystość punktu montażowego to kolejny krok do sprawnej pracy systemu. Montaż filtrów mechanicznych skutecznie zatrzymuje osady, chroniąc zawory przed korozją.
Jeśli zarządzasz bardziej złożoną instalacją, warto rozważyć nowoczesne systemy elektronicznego monitoringu, które śledzą temperaturę i ciśnienie w czasie rzeczywistym. Takie podejście nie tylko minimalizuje ryzyko nieoczekiwanych przestojów, ale również odczuwalnie obniża koszty codziennej obsługi. Przestrzeganie instrukcji producenta to gwarancja, że cały system pozostanie niezawodny przez długi czas.
