Czym jest naczynie przeponowe i jak działa?
| Funkcja | Opis działania | Korzyść dla systemu |
|---|---|---|
| Utrzymywanie stabilnego ciśnienia | Reaguje na zmiany objętości wody, spręża powietrze w komorze gazowej | Zapobieganie wzrostowi ciśnienia w instalacjach zamkniętych |
| Kompensacja zmian ciśnienia | Absorbuje nadmiar wody lub czynnika grzewczego | Stabilizacja ciśnienia w instalacji centralnego ogrzewania |
| Gromadzenie nadmiaru wody | Przechowuje wodę zwiększającą objętość pod wpływem temperatury | Zapewnienie odpowiedniej ilości wody w systemie |
| Przechowywanie powietrza | Zawiera powietrze w komorze gazowej | Utrzymanie ciśnienia w instalacji |
Naczynie przeponowe, określane często mianem zbiornika przeponowego, pełni kluczową rolę jako zamknięty zbiornik ciśnieniowy w instalacjach centralnego ogrzewania. Jego konstrukcja opiera się na elastycznej membranie, która dzieli wnętrze na dwie strefy: jedną wypełnioną wodą, a drugą gazem – najczęściej azotem lub zwykłym powietrzem.
Gdy tylko temperatura czynnika grzewczego rośnie, woda zaczyna zwiększać swoją objętość. W tym momencie membrana przejmuje na siebie napór, kompresując gaz i pozwalając nadmiarowi cieczy bezpiecznie wpłynąć do naczynia. Dzięki temu prostemu mechanizmowi system unika nagłych, ryzykownych skoków ciśnienia.
Z kolei w sytuacji, gdy temperatura spada, gaz samoistnie się rozpręża, wypychając zmagazynowaną wodę z powrotem do obiegu. Taka ciągła stabilizacja ciśnienia znacząco wpływa na żywotność i bezpieczeństwo pracy kotłów gazowych oraz olejowych. Co więcej, rozwiązanie to ogranicza konieczność częstego otwierania zaworów bezpieczeństwa i skutecznie chroni całą instalację przed niebezpiecznym wzrostem ciśnienia, który mógłby prowadzić do awarii.
Kiedy naczynie przeponowe jest potrzebne w instalacji centralnego ogrzewania?
W każdej instalacji centralnego ogrzewania działającej w układzie zamkniętym montaż naczynia przeponowego jest obowiązkowy. Systemy te, w przeciwieństwie do tradycyjnych rozwiązań otwartych, są całkowicie odizolowane od otoczenia. Gdy temperatura wody w obiegu rośnie, zwiększa się także jej objętość, co przy braku zabezpieczeń skutkowałoby nagłym skokiem ciśnienia. To niewielkie urządzenie pełni więc rolę tarczy ochronnej, co jest kluczowe w nowoczesnych źródłach ciepła, takich jak:
- kotły gazowe,
- kotły olejowe,
- układy solarne,
- instalacje ciepłej wody użytkowej,
- systemy chłodnicze.
Jego obecność jest również niezbędna w układach zamkniętych, ponieważ ignorowanie tego elementu prowadzi do destabilizacji pracy całej instalacji. W takiej sytuacji zawór bezpieczeństwa otwiera się zdecydowanie zbyt często, co nie tylko powoduje niepotrzebną utratę wody, ale również naraża komponenty na poważne awarie. Wybór naczynia przeponowego to świadoma decyzja, która pozwala na wydajniejszą pracę systemu. Dzięki niemu minimalizujemy straty energii i chronimy wnętrze rur przed korozją. Ponieważ czynnik grzewczy nie ma kontaktu z powietrzem, instalacja zachowuje swoją sprawność przez długie lata.
Jak naczynie przeponowe kompensuje przyrost objętości wody?
W miarę wzrostu temperatury czynnika grzewczego dochodzi do zjawiska rozszerzalności cieplnej. Woda staje się mniej gęsta, a jej objętość zauważalnie rośnie, co w układach zamkniętych wymaga szybkiej reakcji. Gdy nadmiar płynu przestaje mieścić się w rurach, trafia on bezpośrednio do komory wodnej naczynia przeponowego. Kluczem do kompensacji jest praca elastycznej membrany.
Pod wpływem napływającej wody przesuwa się ona w stronę sekcji gazowej, ściskając zamknięty tam azot lub powietrze. Takie rozwiązanie skutecznie przejmuje energię objętościową, powstrzymując gwałtowne skoki ciśnienia. Proces ten przebiega w sposób ciągły i automatyczny – gdy temperatura w instalacji spada, sprężony gaz wypycha zmagazynowaną ciecz z powrotem do obiegu, przywracając optymalne parametry pracy.
Efektywność ochrony całego systemu zależy od wzajemnego dopasowania trzech elementów:
- całkowitej objętości instalacji,
- pojemności naczynia,
- wartości ciśnienia wstępnego.
Dzięki precyzyjnej pracy membrany urządzenie nie tylko eliminuje ryzyko awarii mechanicznych, ale również zapobiega niepotrzebnemu otwieraniu się zaworu bezpieczeństwa, co zwiększa stabilność całego układu.
Jak dobrać pojemność naczynia przeponowego do instalacji?
Właściwy dobór naczynia przeponowego to fundament sprawnej instalacji. Aby urządzenie spełniało swoje zadanie, trzeba wziąć pod uwagę:
- całkowitą objętość wody,
- przewidywaną temperaturę pracy,
- ciśnienie wstępne.
W praktyce przyjmuje się, że pojemność użytkowa powinna stanowić od 3 do 5% całego układu, jednak zawsze warto skonfrontować te założenia ze specyfikacją dostarczoną przez producenta. Dokumentacja ta okazuje się niezastąpiona szczególnie przy doborze pod konkretne medium, jak woda czy mieszanka glikolu stosowana w kolektorach słonecznych.
Sama procedura obliczeniowa wymaga przeanalizowania:
- maksymalnej temperatury operacyjnej,
- granic wytrzymałości ciśnieniowej instalacji C.O.
Kluczowe jest przy tym precyzyjne ustalenie ciśnienia początkowego – najlepiej przyjąć wartość o 0,2 bara wyższą niż wynosi ciśnienie statyczne w obiegu. Nie wolno też zapominać o weryfikacji parametrów zaworu bezpieczeństwa oraz dopuszczalnego ciśnienia roboczego samego naczynia.
Planując rozbudowane systemy ciepłej wody użytkowej lub duże instalacje, rozsądnie jest przewidzieć pewien margines pojemności na wypadek przyszłych modernizacji. Jeśli techniczne zawiłości budzą wątpliwości, najlepiej skorzystać z dedykowanych narzędzi online udostępnianych przez producentów lub zasięgnąć opinii doświadczonego projektanta.
Prawidłowo dobrane naczynie nie tylko stabilizuje ciśnienie w systemie, ale przede wszystkim eliminuje problem niekontrolowanego otwierania się zaworów bezpieczeństwa podczas codziennej pracy kotła.

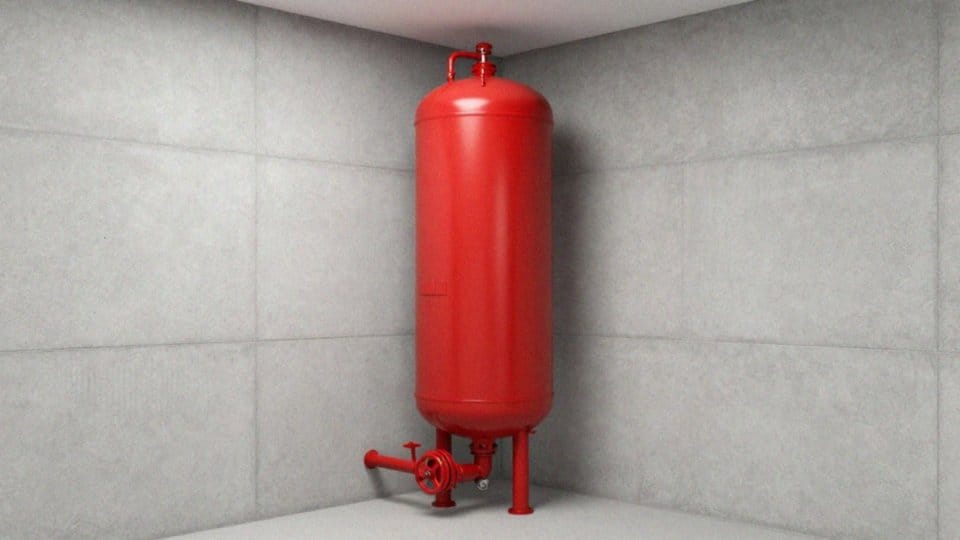

Jak przebiega montaż naczynia przeponowego?
Wybór odpowiedniego miejsca na montaż naczynia przeponowego to kluczowa decyzja. Najlepiej umieścić je bezpośrednio przy kotle lub na przewodzie powrotnym instalacji centralnego ogrzewania. Podczas instalacji koniecznie zainwestuj w zawór odcinający; dzięki niemu serwis urządzenia wykonasz w mgnieniu oka, unikając uciążliwego spuszczania wody z całego systemu. Pamiętaj jednak, by przed przekręceniem pierwszej śruby zamknąć i opróżnić daną sekcję rur.
Sam proces rozpoczyna się od:
- solidnego zamocowania zbiornika na ścianie za pomocą dedykowanych uchwytów – stabilna konstrukcja to podstawa bezpieczeństwa,
- połączenia instalacji hydraulicznej,
- dokładnego sprawdzenia szczelności wszystkich styków.
Profesjonalny montaż zawsze powinien uwzględniać dodatkowe elementy ochronne, takie jak manometr do bieżącej kontroli ciśnienia oraz zawór bezpieczeństwa, który zabezpieczy system przed groźnym wzrostem ciśnienia. Podczas pracy zachowaj szczególną ostrożność, aby nie uszkodzić delikatnej membrany, będącej sercem urządzenia. Jeśli wybrałeś model z wymiennym elementem, zadbaj o to, by w przyszłości dostęp do zbiornika był bezproblemowy.
Kolejnym krokiem jest:
- kontrola ciśnienia wstępnego w komorze gazowej poprzez zawór Schradera,
- odpowietrzenie układu,
- przeprowadzenie próby ciśnieniowej, co da Ci pewność, że wszystkie zawory i złącza działają niezawodnie, zgodnie z założeniami projektowymi.
Jak ustawić i sprawdzić ciśnienie wstępne naczynia przeponowego?
Właściwe ciśnienie wstępne ustawiamy zawsze przed napełnieniem instalacji wodą, mając wyłączone źródło ciepła. Zazwyczaj wartość tę dopasowuje się do ciśnienia statycznego obiegu, co w praktyce oznacza zakres od 0,1 do 0,3 MPa, uzależniony od wysokości budynku. Dobrą praktyką jest celowanie w wynik o 0,1–0,2 bara niższy od ciśnienia początkowego przewidzianego dla danej sieci, jednak zawsze warto zajrzeć do dokumentacji technicznej urządzenia dla potwierdzenia szczegółów.
Do samej kontroli niezbędny będzie manometr, który podpinamy do zaworu typu Schradera – identycznego z tymi stosowanymi w oponach samochodowych. Gdy pomiar wskaże zbyt słaby wynik, wystarczy dopompować powietrze lub azot zwykłą pompką. Zachowaj jednak umiar, ponieważ przesadny wzrost ciśnienia grozi uszkodzeniem delikatnej membrany.
Przynajmniej raz w roku, a także po każdej modernizacji czy naprawie, warto zarezerwować chwilę na sprawdzenie poprawności tych ustawień. Jeśli zauważysz, że ciśnienie w układzie staje się niestabilne lub nagle skacze, może to świadczyć o wycieku powietrza lub poważniejszej awarii membrany. W takiej sytuacji jedynym wyjściem jest odłączenie naczynia, całkowite opróżnienie go z wody i przeprowadzenie regulacji od zera.
Po zakończeniu serwisowania koniecznie uruchom obieg i obserwuj przez chwilę zawór bezpieczeństwa. Taki test najlepiej potwierdzi, czy instalacja jest szczelna, a wszystkie podzespoły pracują w założonych parametrach.

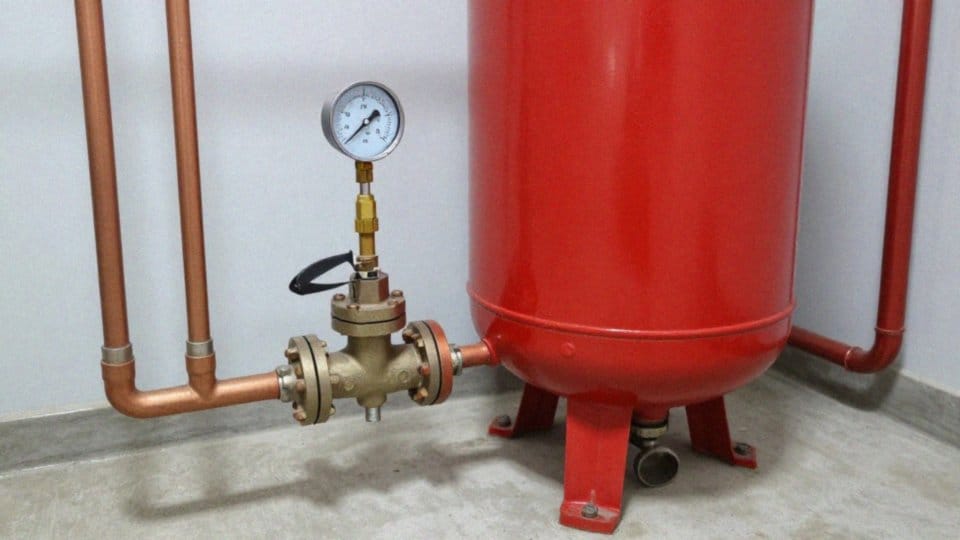

Kiedy serwisować lub wymieniać naczynie przeponowe?
Naczynie przeponowe wymaga regularnej uwagi, dlatego co najmniej raz w roku powinniśmy sprawdzić jego ciśnienie wstępne oraz kondycję membrany. Podczas takiego przeglądu warto wykonać szereg istotnych kroków:
- skontrolować szczelność elastycznej przegrody,
- zmierzyć ciśnienie w komorze gazowej przy użyciu zaworu Schradera,
- przyjrzeć się połączeniom hydraulicznym.
Uważna obserwacja instalacji pozwala szybko wyłapać pierwsze oznaki awarii. Niestabilne ciśnienie, częste załączanie się zaworu bezpieczeństwa, dokuczliwe hałasy hydrauliczne, wycieki wody czy zdeformowana obudowa to wyraźne sygnały ostrzegawcze. Jeśli natomiast zauważymy wodę wydostającą się przy zaworze gazowym, oznacza to, że membrana przestała być szczelna. W takiej sytuacji najlepszym wyjściem jest jej wymiana, o ile konstrukcja naczynia na to pozwala. Gdy jest to niemożliwe, musimy zdecydować się na demontaż i wymianę całego elementu.
Zaniechania eksploatacyjne, takie jak brak właściwego ciśnienia w naczyniu, znacząco przyspieszają niszczenie systemu grzewczego. Warto więc pamiętać o regularnym dopompowywaniu powietrza, gdy manometr wskazuje zbyt niskie wartości. Z czasem jednak, na skutek korozji lub wieloletniego użytkowania, integralność zbiornika może zostać naruszona – wtedy wymiana na nowe urządzenie staje się niezbędna. Powierzając te zadania profesjonalistom, nie tylko minimalizujemy ryzyko kosztownych awarii, ale również realnie przedłużamy żywotność kotła i całego układu centralnego ogrzewania.
