Co to jest naczynie przeponowe?
| Cecha | Wartość | Dodatkowe informacje |
|---|---|---|
| Ciśnienie wstępne | 1,5 bara | fabrycznie ustawiona komora powietrzna |
| Maksymalne ciśnienie robocze | 8 barów | przystosowane do pracy |
| Zakres temperatur pracy | od -10°C do +100°C | stabilne działanie |
| Konstrukcja | kompaktowa, wisząca | łatwy montaż |
| Materiał wykonania | wysokiej jakości stal | odporność na korozję |
Naczynie przeponowe, określane też jako zbiornik wzbiorczy, to kluczowy element ciśnieniowy wykorzystywany w zamkniętych instalacjach grzewczych oraz systemach ciepłej wody użytkowej. Ten wykonany ze stali podzespół kryje wewnątrz elastyczną membranę z gumy lub EPDM, która dzieli przestrzeń na sekcję wodną oraz komorę gazową.
Gdy temperatura czynnika grzewczego rośnie, jego objętość naturalnie się powiększa. Właśnie wtedy zbiornik przejmuje nadmiar płynu, a poduszka gazowa – ulegając kompresji – skutecznie stabilizuje ciśnienie w układzie. Taka dbałość o parametry techniczne nie tylko chroni kocioł przed awarią, ale również zauważalnie podnosi wydajność całego systemu.
Dzięki temu prostemu, a zarazem genialnemu rozwiązaniu, instalacja pracuje płynnie i bezpiecznie przez długi czas.

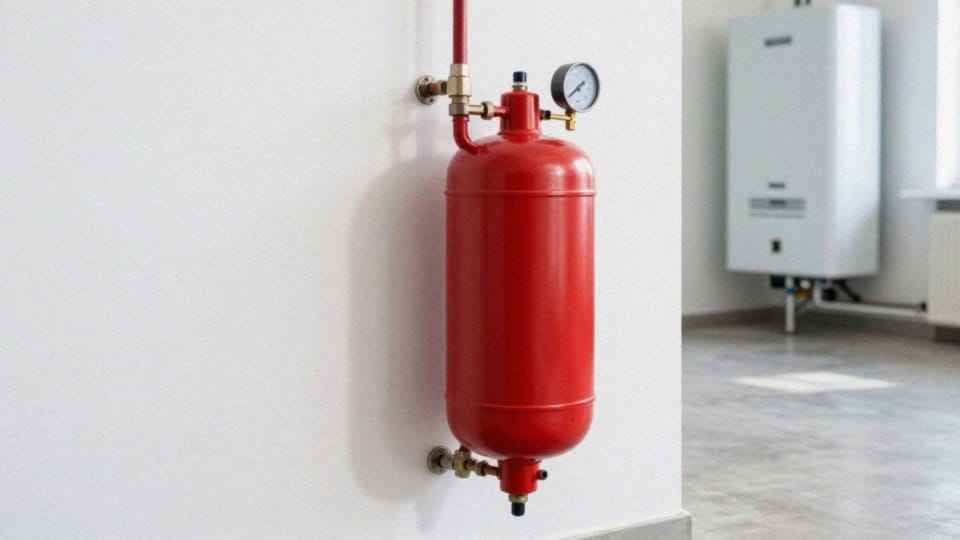

Jak działa naczynie przeponowe w centralnym ogrzewaniu?
W miarę jak temperatura w układzie hydraulicznym rośnie, czynnik grzewczy ulega rozszerzalności cieplnej, co nieuchronnie zwiększa jego objętość. Aby zarządzić tym nadmiarem cieczy, stosuje się naczynia wzbiorcze, które wykorzystują sprężony gaz do przejmowania różnic w objętości. Gdy elastyczna membrana przesuwa się pod wpływem naporu wody, dochodzi do kompresji gazu w sąsiedniej komorze.
Ten sprytny mechanizm skutecznie stabilizuje ciśnienie wewnątrz rurociągów, chroniąc kotły gazowe, olejowe czy instalacje solarne przed groźnymi skokami ciśnienia. Woda trafia do naczynia poprzez dedykowany króciec, a harmonijna współpraca obu komór – gazowej i wodnej – pozwala zminimalizować konieczność ciągłego uzupełniania braków w instalacji.
Warto zainwestować w konstrukcje montowane wisząco, które w połączeniu z grupą bezpieczeństwa tworzą solidną barierę ochronną. Dzięki takiemu rozwiązaniu znacząco spada ryzyko uszkodzenia szczelności elementów grzewczych, które w przeciwnym razie mogłyby ulec awarii pod wpływem zbyt wysokiego ciśnienia.

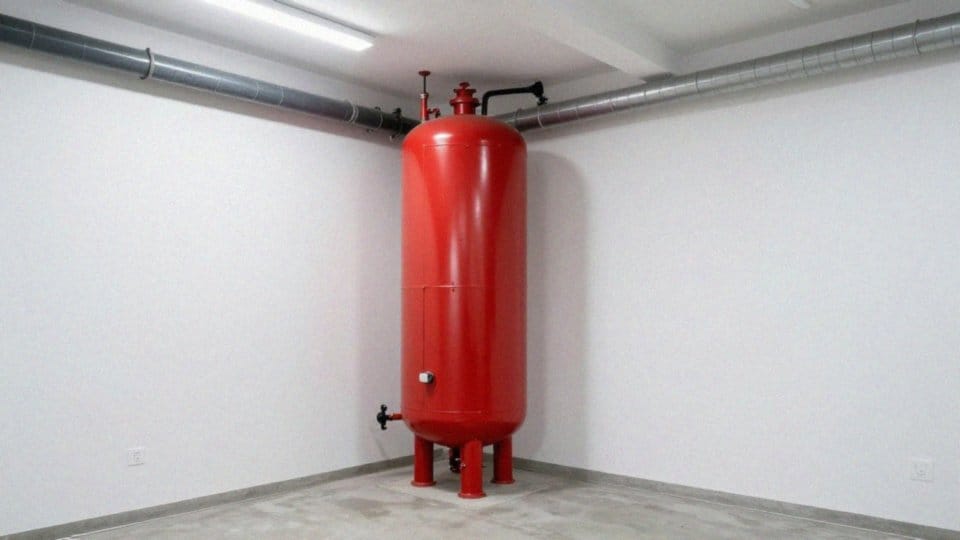

Jak dobrać pojemność naczynia przeponowego?
Wybór odpowiedniego naczynia przeponowego to nie tylko kwestia szacunków, lecz precyzyjnych obliczeń. Podstawą jest tutaj całkowita ilość wody w instalacji oraz zakres temperatur, w jakim pracuje system. Fizyka nie pozostawia złudzeń: woda pod wpływem ciepła zmienia swą gęstość, co bezpośrednio przekłada się na przyrost jej objętości. Dobrą praktyką jest wliczanie do projektu 4-6 procentowego marginesu bezpieczeństwa, który stanowi cenną rezerwę.
Projektując układ, nie można pominąć:
- ciśnienia wstępnego,
- dopuszczalnej temperatury roboczej urządzenia.
Popularne na rynku modele 8, 18 czy 24-litrowe muszą dysponować odpowiednią poduszką gazową, by skutecznie przejmować nadmiar cieczy. Dzięki właściwemu dobraniu tych parametrów eliminujemy ryzyko skoków ciśnienia i konieczność ciągłego dopuszczania wody do obiegu. Jeśli planujesz modernizację istniejącej sieci grzewczej, warto celowo przewymiarować naczynie. Taki zapas nie tylko poprawi stabilność pracy całego systemu, ale też zdejmie z Ciebie obowiązek częstej kontroli instalacji.
Pamiętaj jednak, że systemy ciepłej wody użytkowej rządzą się innymi prawami niż typowe centralne ogrzewanie. W przypadku instalacji C.W.U. zazwyczaj operujemy wyższym ciśnieniem wstępnym, więc podejście do doboru naczynia musi być tutaj indywidualne i ściśle dopasowane do specyfiki danego obiegu.
Jakie ciśnienie robocze wybrać dla naczynia przeponowego?
Właściwe ciśnienie wstępne powinno być zawsze nieznacznie niższe od minimalnego ciśnienia roboczego instalacji. Takie rozwiązanie gwarantuje sprawną pracę membrany i zapobiega jej niepotrzebnemu stykaniu się ze stalową obudową naczynia. Wartość tę bez trudu dostosujesz, korzystając z wbudowanego wentyla.
Zanim jednak zabierzesz się za regulację, upewnij się, że specyfikacja zbiornika pokrywa się z wymaganiami całego układu. Choć urządzenia opuszczają fabrykę ustawione zazwyczaj na 1,5 bara, na rynku znajdziesz także wersje z fabrycznym ciśnieniem na poziomie 3 bar. Pamiętaj jednak, by nigdy nie przekraczać limitów wytrzymałości naczynia – w zależności od modelu jest to zazwyczaj 8 lub 10 barów.
Podczas konfiguracji warto kontrolować wskazania manometru, uwzględniając przy tym parametry systemu oraz próg zadziałania zaworu bezpieczeństwa. Ścisłe przestrzeganie zaleceń producenta najlepiej chroni membranę przed szybkim zużyciem. Odpowiednia proporcja między poduszką powietrzną a ciśnieniem w obiegu to klucz do bezobsługowej eksploatacji, która skutecznie eliminuje ryzyko awarii wywołanych nagłymi skokami ciśnienia w zamkniętej instalacji grzewczej.
Gdzie zamontować wiszące naczynie przeponowe?
Wiszącą konstrukcję najlepiej umieścić w bezpośrednim sąsiedztwie kotła gazowego lub olejowego. Zastosowanie szybkozłączki przy łączeniu z grupą bezpieczeństwa nie tylko skróci niezbędne przewody, ale przede wszystkim znacząco ułatwi przyszłe prace serwisowe.
Pamiętaj, aby podczas instalacji zachować idealny pion – to kluczowe dla właściwego naprężenia membrany. Zadbaj również o:
- precyzyjne dopasowanie gwintów zewnętrznych,
- średnic przyłączy,
- co zagwarantuje szczelność całego układu.
Urządzenie powinno pracować w otoczeniu wolnym od mrozu, najlepiej w zakresie temperatur od -10°C do +100°C. Planując miejsce montażu, warto przewidzieć nieco wolnej przestrzeni wokół. Takie podejście zapewni swobodny dostęp do wentyla powietrznego oraz bezproblemowe podpięcie manometru, co w przyszłości pozwoli na rutynową konserwację czy ewentualną wymianę membrany bez konieczności rozbierania znacznej części instalacji.
Jak serwisować i konserwować naczynie przeponowe?
Regularne przeglądy naczynia przeponowego to najlepszy sposób na wydłużenie jego życia oraz uniknięcie niespodziewanych, kosztownych usterek. Kluczowy jest pomiar ciśnienia wstępnego, który wykonasz za pomocą manometru wpiętego do wentyla urządzenia. Najlepiej zaplanować taką kontrolę przynajmniej raz w roku, tuż przed rozpoczęciem sezonu grzewczego, upewniając się, że uzyskany wynik pokrywa się z wymaganiami projektowymi instalacji.
W trakcie rutynowych oględzin warto sprawdzić:
- szczelność złączy,
- stan powłoki zewnętrznej – to ona stanowi pierwszą barierę chroniącą stalowy korpus przed korozją.
Jeśli zauważysz, że musisz coraz częściej uzupełniać wodę, a wskazania manometru stały się niestabilne, prawdopodobnie powietrze uchodzi z poduszki gazowej lub doszło do uszkodzenia membrany EPDM. W sytuacjach, gdy urządzenie posiada wymienną przeponę, specjalista musi ją dokładnie ocenić pod kątem degradacji materiału. Podczas wizyty serwisowej fachowiec powinien również sprawdzić poprawność działania zaworu bezpieczeństwa i pozostałych elementów grupy zabezpieczającej.
Korzystaj wyłącznie z oryginalnych akcesoriów, ponieważ gwarantują one nie tylko pełną kompatybilność, ale również utrzymanie warunków producenta. Pamiętaj, że jako użytkownik możesz bezpiecznie kontrolować stan zewnętrzny i ciśnienie, jednak wszelkie wymiany wewnętrznych komponentów powierzaj autoryzowanym serwisantom.
Jak rozpoznać uszkodzenie membrany EPDM?
Wczesne wykrywanie usterek instalacji grzewczej to najlepszy sposób na uniknięcie kosztownych napraw. Sygnałem ostrzegawczym jest zazwyczaj systematyczny spadek ciśnienia, który wymusza na nas częste uzupełnianie wody. Jeśli po dolaniu płynu manometr błyskawicznie wskazuje niedobory, może to oznaczać, że naczynie wzbiorcze nie spełnia już swojej funkcji kompensacyjnej.
Prosty test membrany wykonasz poprzez kontrolę wentyla. Wystarczy lekko nacisnąć iglicę – jeśli zamiast powietrza pojawi się woda, membrana EPDM jest definitywnie uszkodzona. Taka awaria sprawia, że komora gazowa zostaje zalana, więc zamiast elastycznej poduszki powietrznej, wewnątrz zbiornika znajduje się ciecz.
O konieczności wezwania fachowca powinny też świadczyć:
- nienaturalna praca pompy,
- ciągłe załączanie się kotła,
- brak reakcji układu na zmiany temperatury czynnika grzewczego.
Warto również regularnie przyglądać się stanowi technicznemu samego urządzenia. Wilgoć przy przyłączach, widoczna korozja płaszcza oraz wszelkie odkształcenia obudowy to wyraźne symptomy zużycia. Pamiętaj, że guma, z której wykonana jest membrana, z czasem traci swoje właściwości, a jej wytrzymałość na wysokie temperatury obniża się wskutek stałego kontaktu z agresywnymi chemikaliami w wodzie grzewczej.
Gdy podejrzewasz awarię, odetnij zbiornik od instalacji i zredukuj ciśnienie. Jeśli po wypuszczeniu wody naczynie pozostaje podejrzanie ciężkie, membrana straciła szczelność. W modelach wyposażonych w wymienną przeponę serwisant może po prostu zainstalować nowy element, przywracając pełną sprawność urządzenia bez konieczności kupowania nowego zbiornika. Ignorowanie tych objawów może nie tylko doprowadzić do korozji stalowego wnętrza, ale również drastycznie skrócić żywotność pompy obiegowej.
