Co to jest naczynie przeponowe?
Naczynie przeponowe, określane często jako wzbiorcze, stanowi kluczowy komponent zamkniętych instalacji grzewczych, chłodniczych czy wodociągowych. Jego nadrzędną funkcją jest przejmowanie zmian objętości czynnika wywołanych wahaniami temperatury, co pozwala na utrzymanie stałego ciśnienia w układzie. Wdrażanie takich zbiorników stało się standardem w nowoczesnym budownictwie, szczególnie w systemach:
- centralnego ogrzewania,
- podgrzewania wody użytkowej,
- instalacjach solarnych.
Wymogi te precyzyjnie definiuje norma PN-EN 12828:2013, podkreślając rolę urządzenia w zabezpieczaniu infrastruktury przed niebezpiecznym wzrostem ciśnienia. Dzięki tym podzespołom nie tylko znacząco wydłuża się żywotność hydrauliki, ale również podnosi się poziom bezpieczeństwa całego systemu. Co istotne, całość pracuje w sposób pasywny, nie wymagając przy tym żadnego zewnętrznego zasilania.
Jak wygląda budowa naczynia przeponowego?
Fundamentem każdego naczynia przeponowego jest solidny, stalowy zbiornik. Konstrukcja z wysokiej jakości stali głębokotłocznej gwarantuje wyjątkową trwałość, a wewnętrzna powłoka skutecznie powstrzymuje korozję. Kluczową rolę odgrywa tutaj elastyczna membrana, zwana przeponą, która rozdziela wnętrze na dwie odrębne strefy:
- jedną dla cieczy,
- drugą zaś dla gazu.
Obszar gazowy wypełnia się sprężonym powietrzem lub azotem, gdzie za prawidłowe ciśnienie wstępne odpowiada specjalny zawór ładowania. Z kolei strefa cieczy łączy się bezpośrednio z instalacją za pomocą przyłącza montażowego. Podział na modele przepływowe i nieprzepływowe pozwala dopasować urządzenie do konkretnych wymagań systemowych. Co istotne, stosowane w nich membrany z kauczuku EPDM świetnie radzą sobie w warunkach zmiennych temperatur. Sprawne funkcjonowanie całego układu zapewniają dodatkowe komponenty:
- zawory zwrotne,
- szybkozłącza,
- elementy grupy bezpieczeństwa.
Te elementy pozwalają precyzyjnie kontrolować maksymalne ciśnienie robocze oraz utrzymywać optymalną pojemność naczynia, co ma bezpośredni wpływ na stabilność pracy instalacji.

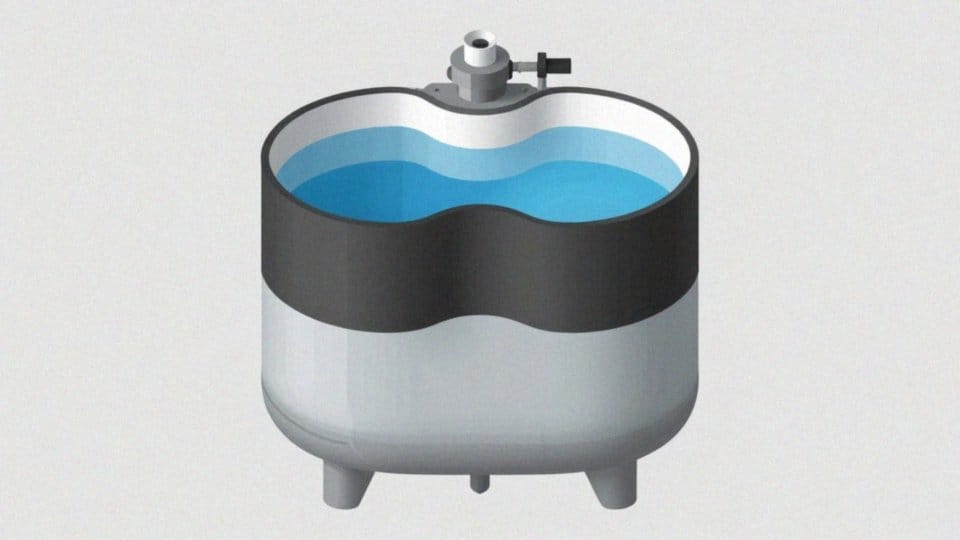

Jak działa membrana w naczyniu przeponowym?
Wewnątrz naczynia przeponowego membrana pełni funkcję bariery, która skutecznie separuje wodę od gazu, zapobiegając bezpośredniemu stykowi cieczy z metalowymi ściankami zbiornika. Mechanizm ten reaguje na zmiany termiczne czynnika grzewczego – gdy jego temperatura wzrasta, objętość rośnie, zmuszając membranę do ruchu w kierunku komory gazowej. Proces ten spręża gaz, przejmując tym samym nadmiar cieczy. Odwrotne zjawisko następuje, gdy układ stygnie; wówczas zgromadzona w gazie energia wypycha wodę z powrotem do instalacji.
Aby cały system działał bez zarzutu, kluczowe jest:
- precyzyjne ustawienie ciśnienia wstępnego,
- dostosowanie do wartości minimalnej w układzie.
Warto rozważyć wypełnienie komory azotem zamiast zwykłego powietrza, gdyż takie rozwiązanie drastycznie ogranicza korozję i znacząco wydłuża trwałość membrany wykonanej z EPDM. Należy przy tym pamiętać, że to właśnie odporność chemiczna tego tworzywa wyznacza graniczne temperatury pracy całego naczynia. Choć proces kompensacji przebiega automatycznie, stan techniczny membrany warto kontrolować podczas każdego rutynowego przeglądu instalacji, by zapewnić jej wieloletnią niezawodność.
Jak naczynie przeponowe chroni instalację CO?
Kompensacja zmian objętości czynnika grzewczego to klucz do ochrony domowej instalacji centralnego ogrzewania przed groźnym wzrostem ciśnienia, wynikającym z naturalnej rozszerzalności cieplnej wody. W zamkniętych układach, gdzie płyn nie ma dokąd ujść, kluczową rolę pełni naczynie przeponowe. Przejmuje ono nadmiar wody, co pozwala skutecznie chronić rury, wymienniki ciepła oraz armaturę przed trwałym uszkodzeniem.
Stabilizacja parametrów ciśnieniowych ogranicza też częstotliwość niepotrzebnych aktywacji zaworów bezpieczeństwa. Bez naczynia przeponowego zawory te musiałyby regularnie wylewać wodę na zewnątrz, co naruszałoby szczelność całego systemu i skracało życie jego podzespołów.
Z odpowiednim zabezpieczeniem nie tylko unikasz awarii związanych z nagłymi skokami ciśnienia, ale także zwiększasz efektywność energetyczną ogrzewania. Długofalowo przekłada się to na wymierne oszczędności, eliminując konieczność ciągłego serwisowania czy uzupełniania braków w obiegu.
Co więcej, w przeciwieństwie do tradycyjnych naczyń otwartych, nasze szczelne rozwiązanie odcina dostęp powietrza. Dzięki temu skutecznie hamujemy procesy korozyjne, chroniąc metalowe elementy przed niszczeniem i utrzymując urządzenie w pełnej sprawności przez długie lata.

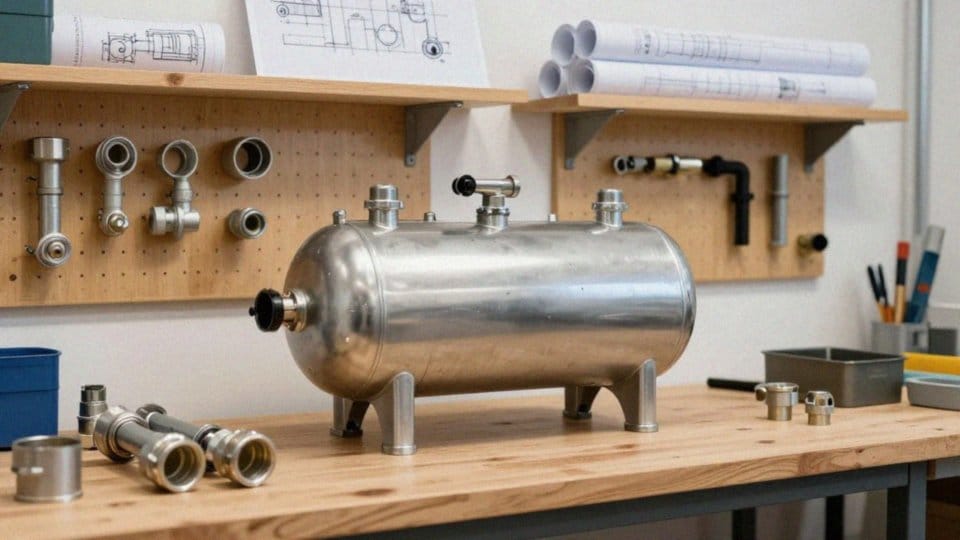

Jak dobrać pojemność naczynia przeponowego?
Wybór właściwej pojemności naczynia przeponowego wymaga uwzględnienia całkowitej ilości wody w układzie oraz fizycznego zjawiska rozszerzalności cieplnej. Kluczowe obliczenia bazują na różnicy temperatur i ciśnieniu roboczym, których parametry precyzuje norma PN-EN 12828:2013. Cały proces można podzielić na cztery konkretne kroki.
- Rzetelne wyliczenie łącznej objętości wody w całym systemie, pamiętając o doliczeniu płynu znajdującego się w rurach, grzejnikach oraz samym źródle ciepła,
- Wyznaczenie przyrostu objętości czynnika, który naturalnie pojawia się wskutek wzrostu temperatury podczas pracy instalacji,
- Ustalenie ciśnienia wstępnego, dbając o to, by pozostawało ono odrobinę niższe niż minimalne ciśnienie statyczne instalacji,
- Wybór odpowiedniego typu urządzenia: w systemach CWU najlepiej sprawdzają się modele przepływowe, podczas gdy w instalacjach CO zazwyczaj stosuje się wersje nieprzepływowe.
Pamiętaj, że nawet niewielkie pomyłki na etapie doboru, takie jak zbyt skromna pojemność czy błędne ustawienie ciśnienia, mogą skutkować niekontrolowanym wzrostem ciśnienia roboczego. To z kolei prowadzi do frustrującego, częstego otwierania się zaworów bezpieczeństwa. Jeśli nie czujesz się pewnie podczas obliczeń, warto sięgnąć po tabele techniczne oferowane przez producentów armatury lub skorzystać z dostępnych online kalkulatorów. Precyzyjne dopasowanie parametrów hydraulicznych to inwestycja w stabilność całego systemu i sposób na uniknięcie ciągłego uzupełniania medium. Odpowiednie naczynie chroni poszczególne podzespoły przed awariami i znacząco wydłuża trwałość samej membrany.

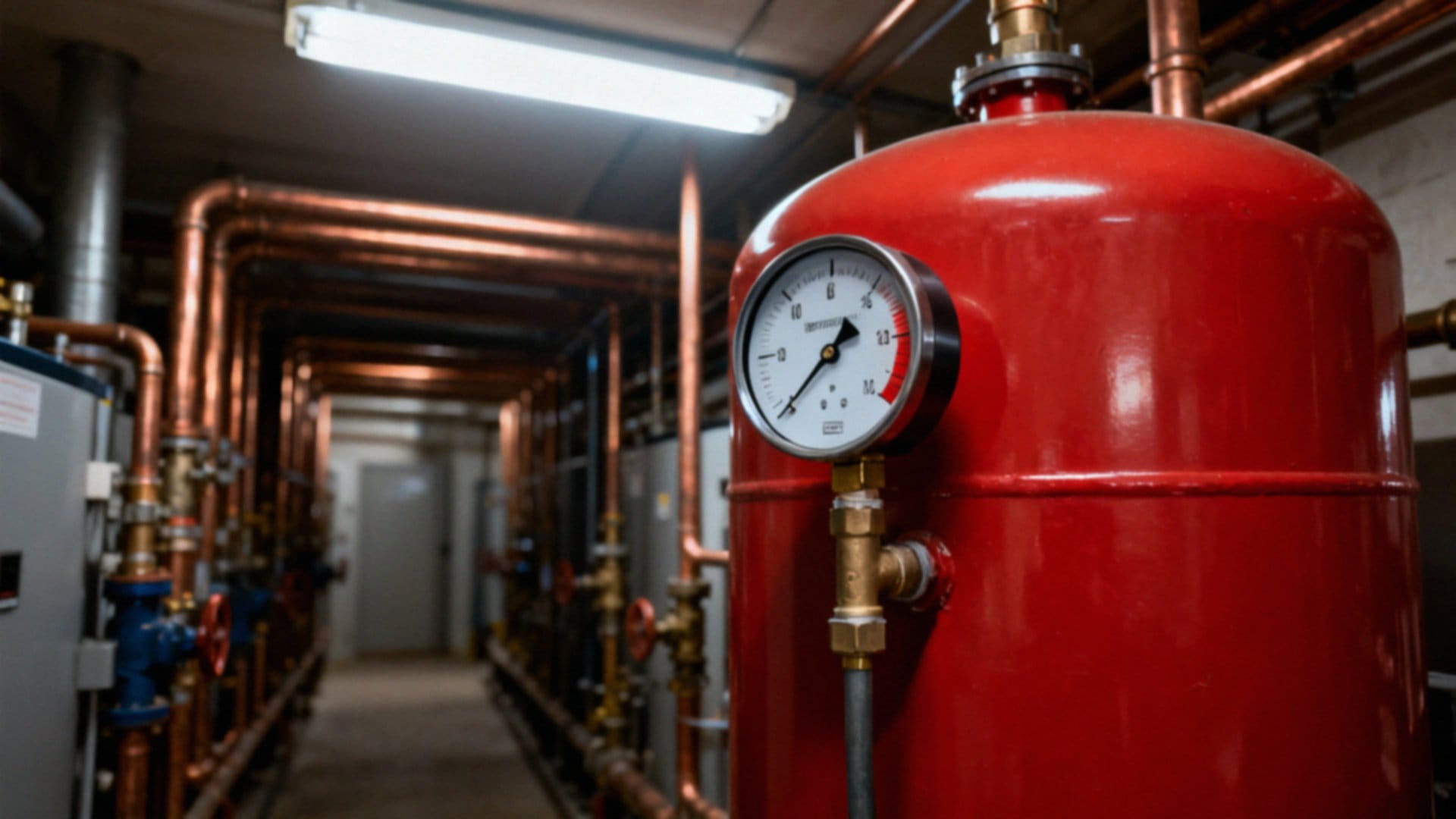

Jak kontrolować ciśnienie w instalacji i naczyniu?
Prawidłowa obsługa naczynia wzbiorczego opiera się przede wszystkim na regularnym monitorowaniu ciśnienia w samej instalacji CO oraz weryfikacji wartości wstępnej wewnątrz samego zbiornika. Aktualne parametry pracy całego systemu odczytasz bezpośrednio z manometru zainstalowanego przy kotle lub rozdzielaczu. Sprawdzenie ciśnienia wstępnego wymaga jednak wykonania kilku dodatkowych kroków:
- odciąć naczynie od obiegu,
- całkowicie opróżnić je z wody,
- przeprowadzić pomiar przez zawór gazowy.
Kluczowe jest, aby wartość ta pozostawała o około 0,5 bara niższa od ciśnienia statycznego układu. W przypadku instalacji CWU producenci zalecają często zakresy rzędu 3,5–4,0 bara, choć ostateczne ustawienie powinno być dopasowane do indywidualnej specyfiki budynku. Jeśli podczas przeglądu zauważysz spadek ciśnienia, konieczne będzie uzupełnienie gazu. Warto wtedy sięgnąć po azot zamiast zwykłego powietrza, gdyż ogranicza on ryzyko korozji stalowego zbiornika. Taka systematyczność przekłada się nie tylko na sprawną pracę grupy bezpieczeństwa, ale również zapobiega nagłym wahaniom warunków w systemie. Przy okazji warto skontrolować szczelność wszystkich połączeń oraz sprawdzić stan zaworu zwrotnego. Zaniepokoić powinno częste dolewanie wody lub sytuacja, w której ciśnienie wstępne nie utrzymuje się po doładowaniu – takie objawy często zwiastują uszkodzenie membrany. Profesjonalna diagnostyka to najlepszy sposób, by uniknąć awarii i zagwarantować sobie długoletnie, bezproblemowe działanie ogrzewania.
Kiedy wymienić membranę lub całe naczynie?
O naczynie wzbiorcze warto dbać regularnie. Jeśli zauważysz, że ciśnienie w instalacji stale rośnie, zawór bezpieczeństwa uruchamia się bez wyraźnej przyczyny, a wskazania manometru stają się niestabilne, to sygnał, że urządzenie wymaga kontroli.
Najprostszy test polega na spuszczeniu wody i próbie dopompowania gazu; gdy ciśnienie szybko spada, niemal na pewno doszło do rozszczelnienia membrany. Decyzja o naprawie czy wymianie zależy od stanu technicznego sprzętu. Wymiana samej membrany z EPDM ma sens tylko wtedy, gdy konstrukcja zbiornika pozwala na taki serwis, a metalowa obudowa jest w nienagannym stanie.
Pojawienie się rdzy lub odkształceń na korpusie to sygnał alarmowy – w takim przypadku jedynym bezpiecznym rozwiązaniem dla całej instalacji jest zakup nowego urządzenia.
Pamiętaj, że żywotność naczyń nie jest wieczna. Systematyczne przeglądy, obejmujące sprawdzenie szczelności przyłączy i kontrolę ciśnienia maksymalnego, pozwolą uniknąć zbędnych wydatków. W systemach ciepłej wody użytkowej trzymaj się sztywno wytycznych serwisowych producenta.
Zlekceważenie obecności wody po stronie powietrznej błyskawicznie niszczy membranę i prowadzi do korozji denka, co w praktyce oznacza najgorszy scenariusz: konieczność wymiany całego zbiornika.
