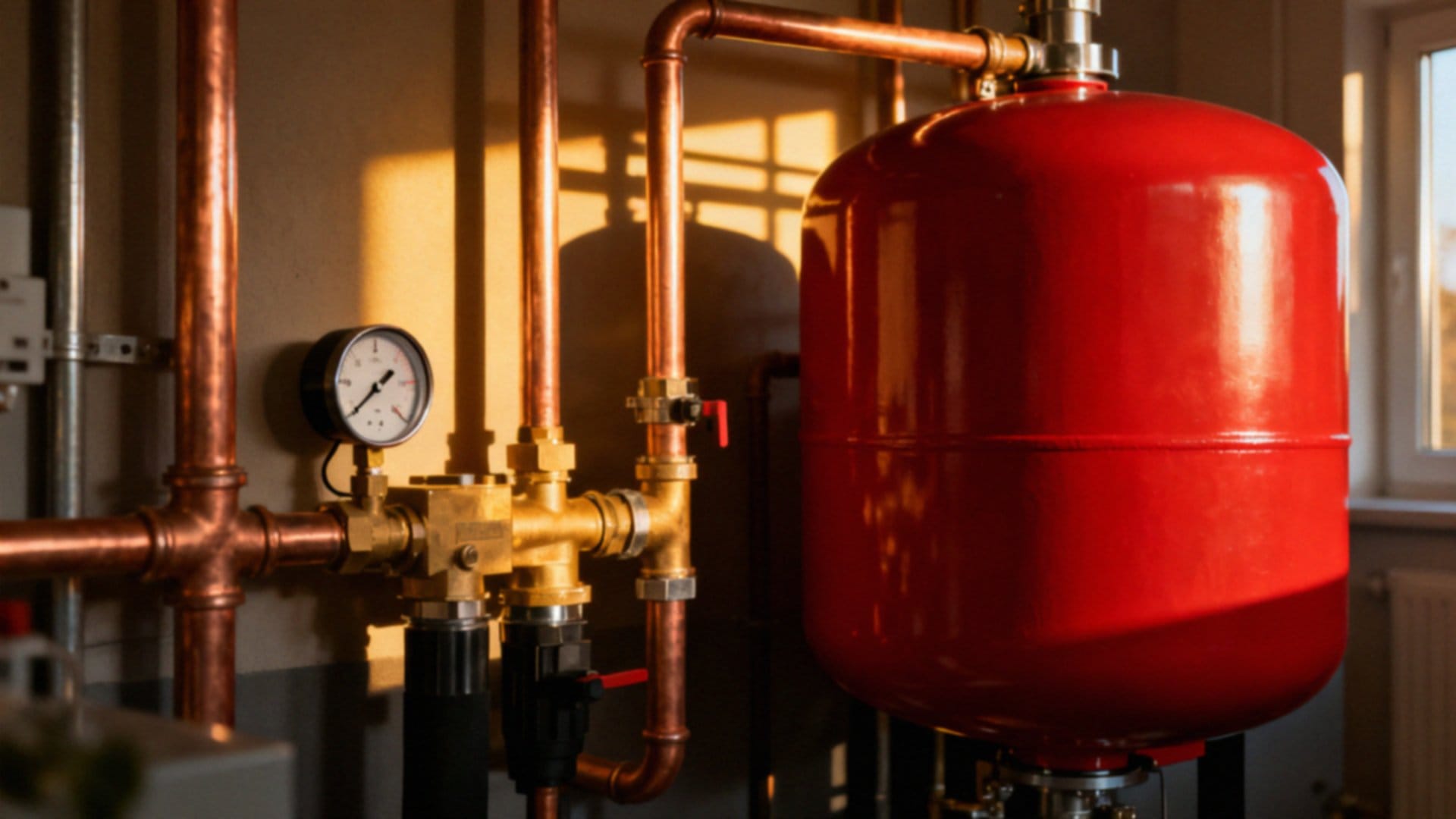

Czym jest naczynie przeponowe w układzie otwartym?
Naczynie przeponowe, czyli solidny stalowy zbiornik, pełni kluczową rolę w nowoczesnych instalacjach centralnego ogrzewania. Wewnątrz znajduje się elastyczna membrana, która dzieli przestrzeń na dwie oddzielne komory:
- wodną,
- gazową, wypełnioną powietrzem pod odpowiednim ciśnieniem.
Gdy temperatura wody rośnie, objętość płynu w rurach zwiększa się, a opisywany komponent skutecznie przejmuje ten nadmiar, stabilizując tym samym pracę całego systemu. Konstrukcyjnie urządzenie opiera się na:
- przyłączu wody,
- zaworze umożliwiającym regulację ciśnienia wstępnego,
- komorze wypełnionej gazem.
Choć standardowo spotykamy te zbiorniki w obiegach zamkniętych, ich obecność w instalacjach otwartych wcale nie jest błędem. Warto jednak pamiętać, że w układzie otwartym to naczynie wzbiorcze zapewnia niezbędny kontakt cieczy z atmosferą. Montaż dodatkowej przepony w takiej konfiguracji dubluje jedynie funkcje zabezpieczające, nie wymuszając przy tym żadnych zmian w obliczeniach nominalnej objętości systemu.
Czy naczynie przeponowe jest potrzebne w układzie otwartym?
W instalacjach typu otwartego naczynie wzbiorcze pełni kluczową funkcję, zajmując się zarówno kompensacją zmian objętości cieczy, jak i skutecznym odprowadzaniem pary. Dzięki bezpośredniemu kontaktowi wody z atmosferą nadmiar ciśnienia znika samoczynnie, co eliminuje potrzebę stosowania dodatkowego naczynia przeponowego czy hermetyzacji układu. Niestety takie rozwiązanie ma swoją cenę: nieustanny dostęp powietrza przyspiesza korozję metalowych komponentów. Co więcej, konieczność częstego uzupełniania ubytków wody sprzyja osadzaniu się uciążliwego kamienia kotłowego.
Z tego względu, przeprowadzając modernizację na nowoczesne źródła ciepła, jak:
- pompy,
- zaawansowane kotły.
Decydowanie lepiej przejść na system zamknięty. Wówczas zbędny zbiornik otwarty można bez przeszkód zdemontować, upraszczając konstrukcję i zyskując znacznie większą stabilność parametrów roboczych instalacji.

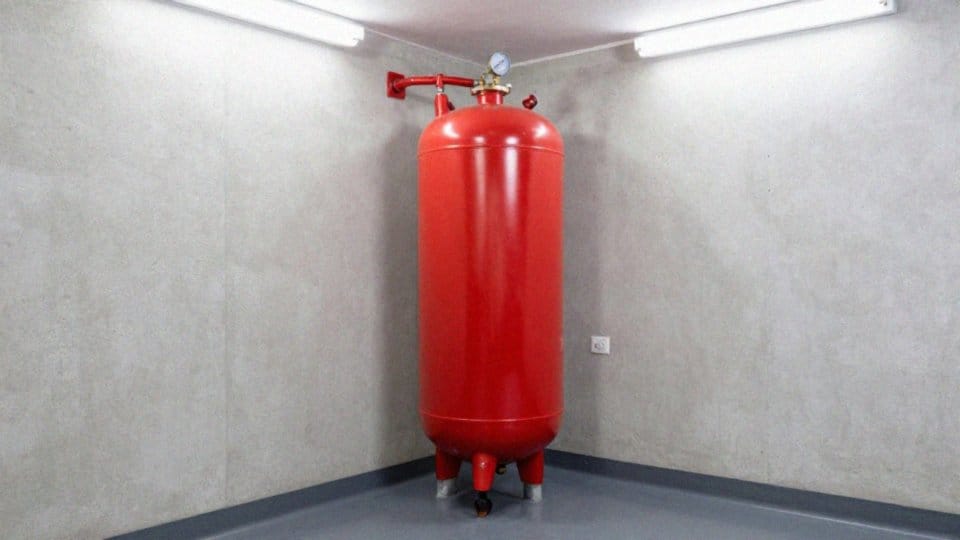

Jak naczynie przeponowe wpływa na ciśnienie robocze?
Naczynie przeponowe stanowi fundament stabilnej pracy każdej instalacji grzewczej, przejmując na siebie zmiany objętości wody wywołane wzrostem temperatury. Gdy energia cieplna sprawia, że płyn zwiększa swoją objętość, zaczyna on wywierać nacisk na elastyczną membranę. Ta bariera oddziela wodę od poduszki gazowej, tworząc miejsce na nadmiar medium i skutecznie tłumiąc nagłe skoki ciśnienia.
Prawidłowe funkcjonowanie całego układu jest ściśle uzależnione od dwóch czynników:
- właściwego ciśnienia wstępnego,
- precyzyjnego dopasowania pojemności zbiornika do całkowitego ładunku wodnego instalacji.
Odpowiednia kalibracja tych parametrów chroni przed niepożądanymi wahaniami, które mogłyby doprowadzić do niepotrzebnego otwarcia zaworu bezpieczeństwa lub przedwczesnego wyeksploatowania pompy obiegowej. Jeśli manometr w szczelnym systemie wskazuje stałe wartości, mamy pewność, że wszystkie elementy współpracują bez zarzutu. Problemy pojawiają się natomiast wtedy, gdy:
- komora gazowa traci szczelność,
- na etapie projektowania błędnie określono potrzebną pojemność naczynia.
Takie nieprawidłowości niemal zawsze kończą się koniecznością ciągłego uzupełniania ubytków wody i zwiększają ryzyko kosztownych uszkodzeń osprzętu zabezpieczającego.

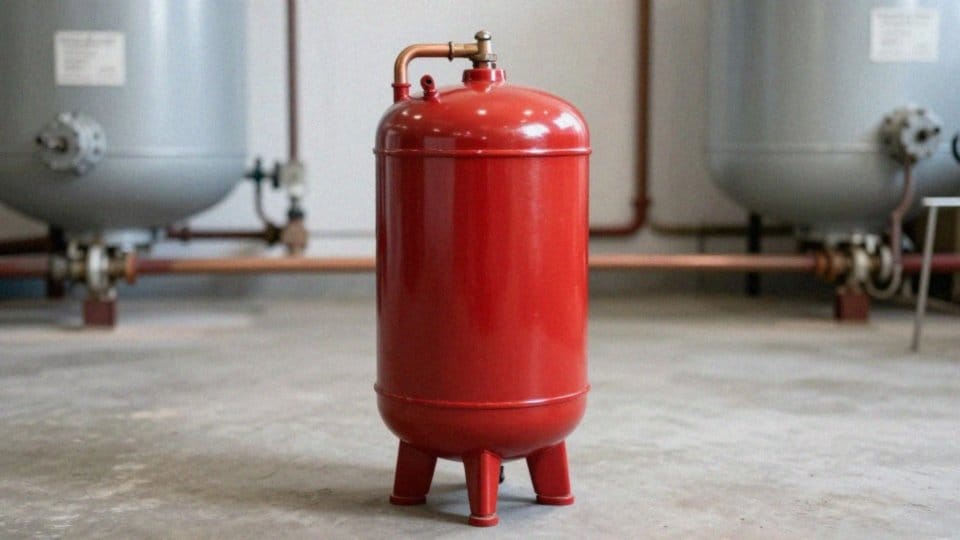

Czym naczynie przeponowe różni się od naczynia wzbiorczego?
Kluczowa rozbieżność między naczyniem przeponowym a wzbiorczym sprowadza się do izolacji czynnika grzewczego od wpływów zewnętrznych. W systemach zamkniętych stosuje się naczynia przeponowe, wyposażone w elastyczną membranę, która hermetycznie rozdziela wodę od poduszki gazowej. Brak bezpośredniego kontaktu z powietrzem skutecznie ogranicza korozję i zapobiega gromadzeniu się zanieczyszczeń, co wyraźnie podnosi kulturę pracy instalacji.
Zupełnie inaczej działa naczynie wzbiorcze, nazywane potocznie wyrównawczym. Jest to element otwarty, pozbawiony membrany i montowany w najwyższym punkcie układu, co zapewnia mu stałą komunikację z atmosferą. Pełniąc funkcję zbiornika wyrównawczego, rozwiązanie to umożliwia swobodne uchodzenie pary oraz kompensację zmian objętości cieczy. Konstrukcja ta sprawdza się szczególnie w instalacjach wykorzystujących kotły na paliwo stałe, skutecznie chroniąc je przed przegrzaniem i niebezpiecznymi skokami ciśnienia.
Podsumowując najważniejsze różnice:
- naczynie przeponowe bazuje na pełnej szczelności, stabilizując ciśnienie poprzez sprężanie gazu, co znacząco wydłuża trwałość metalowych podzespołów,
- model otwarty korzysta z poziomu lustra wody do regulacji objętości, jednak ze względu na ciągłe napowietrzanie wody, wiąże się z większym ryzykiem wystąpienia korozji w całym obiegu.
Jak zabezpieczyć układ otwarty przed nadciśnieniem?
Sercem zabezpieczeń w instalacjach otwartych jest naczynie wzbiorcze, które montuje się w najwyższym punkcie układu. Pełni ono rolę swoistego bufora, który przejmuje nadmiar wody, gdy ta się rozgrzewa i zwiększa swoją objętość, oddając ją z powrotem podczas stygnięcia. Aby wszystko działało zgodnie ze sztuką, należy bezwzględnie przestrzegać wytycznych zawartych w normach PN-B-02413 oraz PN-B-02414.
Kluczowym elementem systemu jest również rura wznośna, zaprojektowana tak, aby czynnik grzewczy mógł swobodnie przepływać do naczynia. Z kolei przed niebezpiecznym wzrostem ciśnienia chroni rura przelewowa. W typowych domowych rozwiązaniach często łączy się ją z niewielkim naczyniem o pojemności około 15 litrów, co pozwala na bezpieczne odprowadzenie nadmiaru pary lub wody poza instalację.
W przypadku kotłów na paliwo stałe warto zainwestować w dodatkowe rozwiązania chroniące przed przegrzaniem, takie jak:
- wężownice schładzające,
- wymienniki ciepła w układach mieszanych.
Te elementy skutecznie odbierają energię, gdy sytuacja staje się awaryjna. Choć w niektórych przypadkach przepisy obligują nas do montażu dodatkowego zaworu bezpieczeństwa, zawsze warto zadbać o pewny nadmiar środków ostrożności. Na co dzień wystarczy jedynie pamiętać o okresowym sprawdzaniu poziomu wody oraz kontroli drożności rury przelewowej, co gwarantuje pełną niezawodność całej hydrauliki.
Jak konserwować naczynie przeponowe i instalację?
Regularne dbanie o naczynie przeponowe oraz cały układ to podstawa, jeśli chcemy cieszyć się sprawną i długowieczną instalacją grzewczą. Kluczowym elementem tych działań jest okresowy pomiar ciśnienia wstępnego, który wykonasz przy użyciu zwykłego manometru podpiętego do zaworu. Gdy wartości odbiegają od założeń projektowych, niezwłocznie przywróć właściwe parametry – w ten sposób ochronisz membranę wykonaną z kauczuku etylenowo-propylenowego przed nadmiernym rozciąganiem.
Podczas rutynowego przeglądu warto skupić się na kilku sprawach:
- skontroluj szczelność przyłączy,
- sprawdź, czy grupa bezpieczeństwa jest drożna, a sam zawór działa bez zarzutu,
- przyjrzyj się kondycji membrany; znakiem ostrzegawczym, sugerującym uszkodzenie, może być woda wyciekająca z zaworu gazowego,
- monitoruj osady i kamień, które skutecznie utrudniają pracę ruchomych części,
- w systemach z kotłami na paliwo stałe regularnie odpowietrzaj grzejniki oraz eliminuj złogi kamienia, powstające często przy uzupełnianiu wody.
Każdy nieszczelny punkt w instalacji to prosta droga do korozji, która nie tylko niszczy układ, ale przede wszystkim obniża efektywność procesu spalania. Jeśli jednak dojdzie do awaryjnego uszkodzenia naczynia, nie zwlekaj – wymiana samej membrany lub całego komponentu powinna nastąpić jak najszybciej. Szybka reakcja pozwoli uniknąć niebezpiecznych skoków ciśnienia, które nadmiernie obciążają zawory bezpieczeństwa oraz skracają czas eksploatacji pompy obiegowej. Trzymanie się tych zaleceń, zgodnie z normami PN, nie tylko ogranicza ryzyko kosztownych usterek, ale przede wszystkim znacząco podnosi sprawność energetyczną całego systemu.
Kiedy można zdemontować naczynie przeponowe w układzie otwartym?
Usunięcie naczynia przeponowego ma sens jedynie wtedy, gdy Twoja instalacja posiada w pełni sprawne, otwarte naczynie wzbiorcze, które automatycznie przejmuje rolę kompensatora objętości. W takich okolicznościach obecność drugiego naczynia staje się całkowicie zbędna, gdyż otwarty zbiornik wyrównawczy zapewnia niezbędny kontakt z atmosferą i bezpiecznie odprowadza parę wodną przez rurę przelewową.
Zanim jednak zdecydujesz się na taki krok, przemyśl kwestię źródła ciepła. W układach z kotłami na paliwo stałe otwarte naczynie jest wymogiem bezpieczeństwa, co czyni montaż dodatkowej przepony nie tylko niepotrzebnym, ale i niefunkcjonalnym. Uproszczenie struktury systemu poprzez usunięcie zbędnych elementów często poprawia płynność obiegu wody, choć w przypadku modernizacji, np. przy przejściu na pompy ciepła, trzeba bardzo uważnie sprawdzić kompatybilność urządzeń z otwartym obiegiem.
Kluczem do sukcesu pozostaje właściwe umiejscowienie zbiornika wzbiorczego w najwyższym punkcie instalacji. Taka konfiguracja gwarantuje stabilną i bezpieczną pracę całego systemu. Zawsze warto skonsultować planowane zmiany z fachowcem, który upewni się, że całość spełnia wymogi producenta i obowiązujące normy techniczne. Jeśli po demontażu naczynia przeponowego obieg pozostaje szczelny, a parametry pracy stabilne, decyzja ta będzie w pełni uzasadniona.
