Co to jest naczynie przeponowe?
Naczynie przeponowe odgrywa fundamentalną rolę w systemach wodnych oraz grzewczych. Jego głównym celem jest ochrona przed nagłymi skokami ciśnienia. Konstrukcja tego naczynia opiera się na elastycznej membranie, które oddziela wodę od poduszki gazowej. Taka budowa pozwala na stabilizację ciśnienia w różnych systemach, w tym w:
- ogrzewaniu,
- ciepłej wodzie użytkowej,
- instalacjach solarnych,
- instalacjach chłodzących.
Kluczowe zadanie naczynia polega na absorpcji nadmiaru wody, który powstaje przy podwyższonej temperaturze, co minimalizuje ryzyko uszkodzeń instalacji. W systemach ciepłej wody użytkowej naczynie jest niezbędne do utrzymania ciśnienia na właściwym poziomie, co zapobiega awariom oraz wspiera efektywną pracę całego systemu. Pracując w zamkniętym obiegu, naczynie wykorzystuje poduszkę gazową do regulacji ciśnienia wody. Przy wyborze odpowiedniego naczynia ważne jest, aby zwrócić uwagę na specyfikę danego systemu oraz wymagania techniczne. Dodatkowo, dostępność naczyniów przeponowych na zamówienie umożliwia ich dostosowanie do odmiennych potrzeb klientów oraz charakterystyki konkretnej instalacji. Warto także pamiętać o wysokiej jakości materiałów używanych podczas produkcji oraz o odpowiednim montażu, które są kluczowe dla trwałości i efektywności naczynia przeponowego.
Do czego służy naczynie przeponowe w systemach CWU?
Naczynie przeponowe w systemach ciepłej wody użytkowej (CWU) odgrywa kluczową rolę w stabilizacji ciśnienia. Jego głównym zadaniem jest kompensowanie zmian objętości wody, które zachodzą w wyniku wahań temperatury. Kiedy temperatura wzrasta, woda się rozszerza, co z kolei może prowadzić do podwyższenia ciśnienia w systemie. Naczynie przeponowe gromadzi nadmiar wody, co skutecznie zapobiega zbyt dużemu ciśnieniu. Dzięki temu chroni rury i inne elementy instalacji. Działa ono jako swoisty zbiornik wyrównawczy, a jego prawidłowe funkcjonowanie ma ogromny wpływ na efektywność całego systemu CWU.
Posiada zdolność dostosowywania się do różnych poziomów ciśnienia, co wspiera stabilną pracę instalacji. Dobrze dobrane naczynie przeponowe nie tylko podnosi komfort użytkowania, ale również zwiększa bezpieczeństwo. Znacznie zmniejsza ryzyko pojawienia się awarii, co jest szczególnie istotne w każdym systemie, w którym dochodzi do zmian objętości wody.
Oprócz tego przyczynia się do:
- wydłużenia żywotności instalacji,
- poprawy jej funkcjonalności,
- czynienia jej bardziej niezawodną,
- efektywności w codziennym użytkowaniu.
Jakie normy i wymagania powinno spełniać naczynie przeponowe?
Naczynie przeponowe odgrywa kluczową rolę w systemach sanitarno-grzewczych. Aby działało sprawnie, musi spełniać szereg istotnych norm i oczekiwań. Oto najważniejsze z nich:
- Pojemność naczynia powinna wynosić co najmniej 10% pojemności zbiornika wody. Dla przykładu, w przypadku bojlera o pojemności 200 litrów, naczynie powinno pomieścić przynajmniej 20 litrów,
- Maksymalne ciśnienie robocze nie może przekraczać 6 barów,
- Naczynie powinno być dostosowane do zmienności ciśnienia,
- Bezpieczeństwo wody pitnej — naczynie powinno mieć możliwość kontaktu z wodą pitną, co wiąże się z koniecznością posiadania odpowiednich atestów oraz certyfikatów, które potwierdzają brak szkodliwych substancji,
- W systemach ciepłej wody użytkowej (C.W.U.) naczynie musi zapewniać właściwą przepływowość, co poprawia obieg wody i stabilizuje cały system,
- Jakość materiałów użytych do produkcji naczynia ma ogromne znaczenie, ponieważ decyduje o jego trwałości oraz odporności na wysokie temperatury i ciśnienia,
- Należy pamiętać o zgodności z obowiązującymi normami budowlanymi, które w Polsce zazwyczaj są określone przez normy PN-EN oraz PN,
- Dostosowanie naczynia do specyfikacji konkretnego systemu sanitarno-grzewczego jest kluczowe, aby zminimalizować ryzyko awarii i zapewnić niezawodność całego układu.
Jakie błędy należy unikać przy wyborze naczynia przeponowego?
Wybór naczynia przeponowego to kluczowy krok, który może zadecydować o efektywności i trwałości całego systemu. Istotne jest, aby odpowiednio dobrać jego pojemność. Na przykład, jeśli zainstalujesz naczynie o pojemności 12 litrów w systemie z bojlerem 200-litrowym, możesz napotkać problemy prowadzące do uszkodzenia instalacji. Ważne jest także, aby naczynie było przeznaczone do stosowania w instalacjach ciepłej wody użytkowej i spełniało normy dla wody pitnej, w przeciwnym razie ryzykujesz korozją lub zanieczyszczeniem wody. Kolejnym aspektem jest maksymalne ciśnienie robocze, które naczynie powinno wytrzymać. Nie zapominaj również o prawidłowym montażu i wykorzystaniu materiałów o dobrej jakości, ponieważ te słabsze mogą prowadzić do awarii. Dodatkowo, warto upewnić się, że naczynie jest zgodne z lokalnymi przepisami budowlanymi, co jest niezbędne dla zapewnienia bezpieczeństwa oraz wysokiej efektywności całego systemu.
Jakie akcesoria są potrzebne do naczynia przeponowego?
Aby naczynie przeponowe działało sprawnie, niezbędne są różnorodne akcesoria, takie jak:
- zawór bezpieczeństwa automatycznie otwierający się, gdy ciśnienie przekracza ustaloną granicę, co chroni całą instalację przed uszkodzeniami,
- manometr umożliwiający monitorowanie ciśnienia w systemie, co jest kluczowe dla wczesnego wykrywania problemów,
- reduktor ciśnienia, który stabilizuje dopływ energii, co jest istotne dla prawidłowego funkcjonowania naczynia,
- zawór zwrotny skutecznie zapobiegający cofaniu się wody, co jest kluczowe dla bezpieczeństwa układu,
- zawór kulowy oferujący możliwość odcięcia dopływu wody podczas konserwacji,
- króćce łączące naczynie z instalacją,
- zawór antyskażeniowy, zabezpieczający wodę pitną przed zanieczyszczeniami.
Wszystkie te elementy mają fundamentalne znaczenie dla efektywności i bezpieczeństwa naczynia przeponowego w różnorodnych systemach.

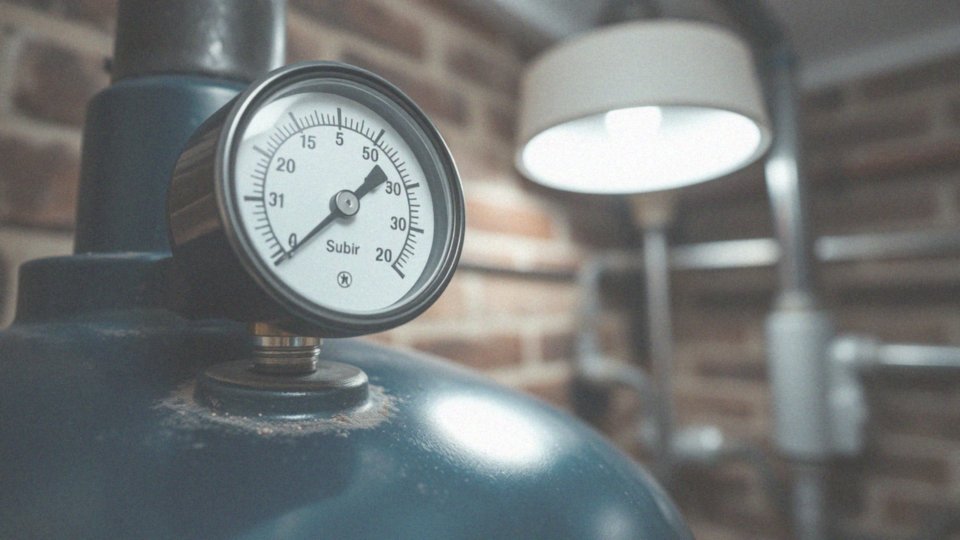

Jakie ciśnienie robocze powinno mieć naczynie przeponowe?
Ciśnienie robocze w naczyniu przeponowym powinno być dostosowane do specyfikacji danej instalacji. W typowych przypadkach maksymalna wartość ciśnienia wynosi 6 barów, co sprzyja efektywnemu działaniu zarówno systemu grzewczego, jak i ciepłej wody użytkowej. Kluczowe jest utrzymanie optymalnego ciśnienia, aby uniknąć uszkodzeń i awarii.
Zgodność z technicznymi wymaganiami naczynia pozwala:
- znacznie zredukować ryzyko wystąpienia problemów,
- regularnie monitorować ciśnienie w systemie,
- wpływać na stabilność oraz wydajność systemu.
Dzięki temu można zminimalizować ryzyko niebezpiecznych skoków, które mogłyby zagrozić integralności całej instalacji.

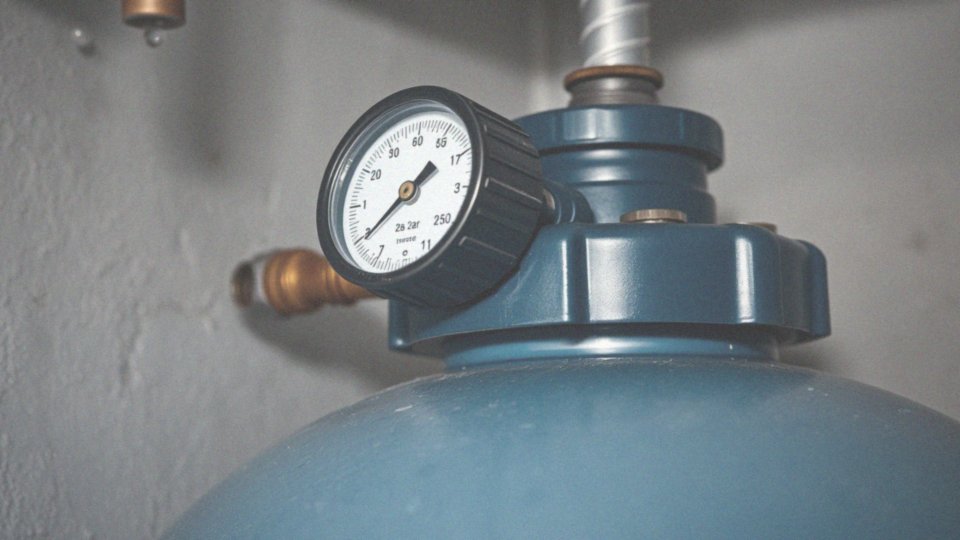

Jakie powinno być ciśnienie wstępne w naczyniu przeponowym?
Ciśnienie wstępne w naczyniu przeponowym odgrywa istotną rolę w prawidłowym funkcjonowaniu całego systemu. Powinno wynosić około 2,8 bara, co jest ściśle związane z ciśnieniem w instalacji wodociągowej. Ważne jest, aby było ono o około 0,3 bara niższe niż ciśnienie panujące w systemie, co zapewnia stabilność i bezpieczeństwo działania.
Zbyt niskie ciśnienie wstępne może powodować:
- niepożądane wahania ciśnienia,
- negatywny wpływ na efektywność systemu.
Z kolei zbyt wysokie wartości mogą prowadzić do:
- uszkodzeń naczynia,
- uszkodzeń całej instalacji.
Przed przystąpieniem do napełniania systemu wodą warto starannie sprawdzić ciśnienie wstępne, aby było ono zgodne ze specyfikacją konkretnego bojlera, na przykład 200-litrowego. Odpowiednie ciśnienie wstępne to kluczowy element, który wpływa na długofalową wydajność oraz bezpieczeństwo systemów wyposażonych w naczynie przeponowe.
Jakie wymiary naczynia przeponowego do bojlera 200l?
Dla bojlera o pojemności 200 litrów poleca się zastosowanie naczynia przeponowego o pojemności brutto w granicach 12,6 litra. Optymalnie powinno ono zajmować od 10 do 15% całkowitej objętości systemu grzewczego. Takie podejście sprzyja stabilizacji ciśnienia oraz skutecznej absorpcji nadmiaru wody.
Warto także zwrócić uwagę na rozmiary naczynia, aby zapewnić jego łatwą instalację w dostępnej przestrzeni. Typowe wymiary naczynia przeponowego obejmują:
- średnicę od 40 do 60 cm,
- wysokość od 60 do 80 cm.
Przy wyborze konkretnego modelu warto sprawdzić certyfikaty, które potwierdzają, że naczynie nadaje się do stosowania w systemach ciepłej wody użytkowej. Równie istotna jest jakość materiałów, z jakich zostało wykonane. Odpowiedni wybór naczynia przeponowego ma kluczowe znaczenie dla efektywności systemu grzewczego oraz pomoc w redukcji ryzyka wystąpienia awarii.
Jak montuje się naczynie przeponowe w instalacji?
Montaż naczynia przeponowego w systemie wodociągowym lub grzewczym obejmuje kilka istotnych etapów:
- wybór odpowiedniego miejsca na instalację,
- preparacja instalacji, w tym mocowanie zaworu bezpieczeństwa,
- montaż manometru do monitorowania ciśnienia,
- instalacja zaworu zwrotnego, by zapobiec cofaniu się wody,
- zastosowanie zaworu kulowego do odcięcia dopływu podczas serwisu.
Po tych przygotowaniach następuje etap połączenia naczynia z systemem. Kluczowe jest użycie odpowiednich uszczelek i złącz, co ograniczy ryzyko wystąpienia przecieków. Po zakończeniu montażu warto sprawdzić zarówno ciśnienie wstępne, jak i robocze naczynia, aby zapewnić prawidłowe funkcjonowanie całego systemu. Staranna kalibracja oraz przeprowadzanie testów pomogą uniknąć problemów w przyszłości i zagwarantują efektywność działania instalacji.
Jakie naczynie przeponowe pasuje do bojlera 200l?
Dla bojlera o pojemności 200 litrów, odpowiednie naczynie przeponowe powinno mieć około 12,6 litra pojemności brutto. To minimum, które wynosi 10% całkowitej objętości całego systemu. Wybór naczynia dedykowanego do ciepłej wody użytkowej (CWU) jest niezwykle istotny, gdyż przyczynia się do stabilizacji ciśnienia oraz ochrony instalacji przed nagłymi skokami ciśnienia.
Wa żne jest, aby naczynie spełniało normy dotyczące kontaktu z wodą pitną oraz posiadało odpowiednie certyfikaty. Optymalne wymiary powinny wynosić:
- od 40 do 60 cm średnicy,
- od 60 do 80 cm wysokości.
Dobrze dobrane naczynie nie tylko podnosi efektywność systemu, ale również zmniejsza ryzyko awarii całej instalacji.
Jak zidentyfikować problemy z naczyniem przeponowym?
Aby skutecznie dostrzec problemy związane z naczyniem przeponowym, warto zwrócić uwagę na kilka kluczowych wskazówek:
- zmiany ciśnienia w instalacji mogą świadczyć o nieszczelnościach lub uszkodzeniach membrany,
- wycieki wody to jeden z podstawowych objawów, które wymagają natychmiastowej reakcji,
- spadek ciśnienia w poduszce gazowej może sygnalizować potencjalne awarie, co sugeruje, że może dochodzić do utraty gazu lub uszkodzeń samego naczynia,
- regularne kontrole stanu membrany są niezmiernie istotne, ponieważ jej degradacja może negatywnie wpłynąć na stabilność ciśnienia w całym systemie,
- korozja, zarówno od zewnątrz, jak i wewnątrz, jest kolejnym poważnym zagrożeniem, które może doprowadzić do osłabienia struktury naczynia i w efekcie do jego awarii.
Jeśli ciśnienie w instalacji nie stabilizuje się, może to wskazywać na nieprawidłowe działanie naczynia. W przypadku zauważenia jakiegokolwiek z tych problemów, konieczne jest niezwłoczne podjęcie działań naprawczych. Tego rodzaju działania pomagają uniknąć poważniejszych awarii i gwarantują bezpieczeństwo całego systemu. Systematyczne monitorowanie ciśnienia i stanu naczynia przeponowego pozwala na wczesne wykrycie i skuteczne rozwiązanie pojawiających się problemów.
