Co to jest naczynie przeponowe?
Naczynie przeponowe, zwane często ciśnieniowym zbiornikiem wzbiorczym, to szczelnie zamknięta konstrukcja z elastyczną membraną wewnątrz. Dzieli ona wnętrze urządzenia na dwie części: jedna z nich wypełniona jest wodą, druga natomiast zawiera specjalną poduszkę gazową. Ten prosty, lecz skuteczny podział pełni kluczową rolę w instalacjach grzewczych oraz systemach ciepłej wody użytkowej.
Głównym zadaniem zbiornika jest stabilizacja ciśnienia poprzez przejmowanie nadmiaru wody, która zwiększa swoją objętość pod wpływem temperatury. Dzięki skutecznemu tłumieniu tych wahań, naczynie staje się tarczą ochronną dla kotłów i zasobników, zapobiegając ryzykownym skokom ciśnienia. Taka prewencja nie tylko podnosi efektywność całego układu, ale również znacząco wydłuża okres bezawaryjnej pracy armatury.
Dobre zarządzanie instalacją pozwala uniknąć wielu problemów, takich jak:
- uszkodzenia membrany,
- zjawisko kawitacji,
- przenikanie nieczystości do obiegu.
Wybierając odpowiedni model, na przykład naczynie przepływowe, należy pamiętać o dopasowaniu jego pojemności do specyfiki zasobnika wody. Kluczem do wieloletniego bezpieczeństwa jest regularna kontrola ciśnienia wstępnego, która pozwala wyeliminować większość usterek, zanim te staną się poważnym zagrożeniem dla domowego systemu grzewczego.
Jak podłączyć naczynie przeponowe do bojlera?
| Lokalizacja | Cel / Funkcja |
|---|---|
| Na zasilaniu zimnej wody do bojlera | Zapewnienie prawidłowego funkcjonowania systemu |
| Przed zaworem bezpieczeństwa | Ochrona instalacji przed nadmiernym wzrostem ciśnienia |
| Powyżej zbiornika na CWU | Ułatwienie serwisowania |
| Przed zasobnikiem | Stabilizacja ciśnienia i gromadzenie nadmiaru wody |
Naczynie przeponowe najlepiej zamontować na rurze doprowadzającej zimną wodę, bezpośrednio przed wejściem do zasobnika CWU. Kluczowe jest, aby urządzenie znalazło się w przestrzeni między zaworem zwrotnym a podgrzewaczem. To właśnie tam naczynie skutecznie przejmie nadmiar objętości wody generowany podczas jej podgrzewania. Służy do tego trójnik z zaworem zwrotnym, który jednocześnie blokuje cofanie się ciepłej wody do głównej instalacji.
W kwestii samej instalacji, pamiętaj o:
- pozycji pionowej z przyłączem skierowanym w dół,
- stabilności zapewnionej przez odpowiedni wspornik ścienny,
- umieszczeniu naczynia powyżej poziomu zbiornika CWU, co znacząco ułatwi przyszłe prace serwisowe.
Dobrym krokiem jest skorzystanie ze specjalnej szybkozłączki lub zaworu odcinającego z kurkiem spustowym – dzięki nim unikniesz konieczności opróżniania całego układu, gdy zajdzie potrzeba wymiany któregoś z elementów. Uważaj jednak, aby nie zablokować dostępu do naczynia poprzez niewłaściwy zawór odcinający; stosuj wyłącznie armaturę wyposażoną w zabezpieczenie przed przypadkowym zamknięciem. Pamiętaj też, by połączenie wykonać przed zaworem bezpieczeństwa źródła ciepła. Tak skonfigurowany system gwarantuje pełną ochronę przed niebezpiecznym wzrostem ciśnienia roboczego.

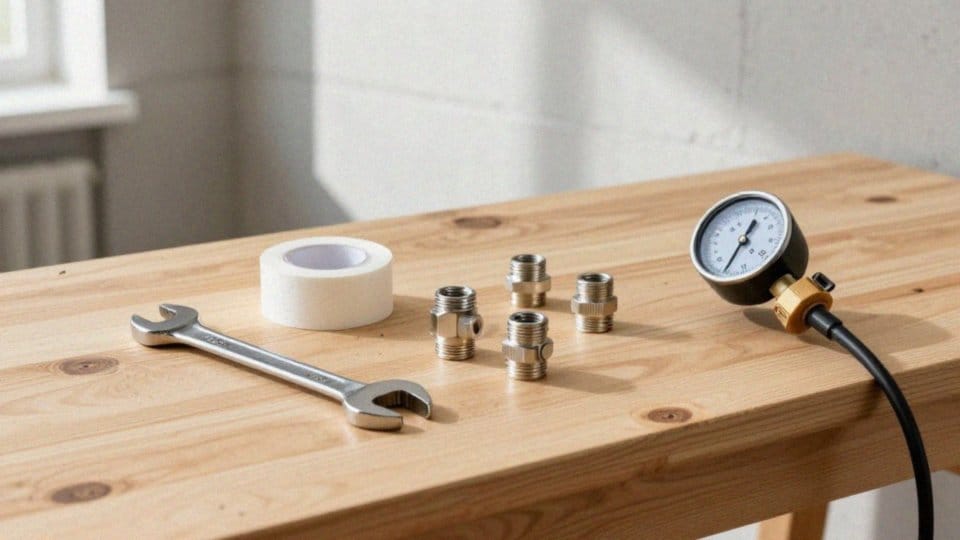

Jakie zawory i narzędzia przygotować do montażu?
Solidny montaż oraz trwałość instalacji zależą przede wszystkim od odpowiedniego wyposażenia technicznego. W Twoim niezbędniku nie może zabraknąć:
- zaworu zwrotnego,
- zaworu odcinającego – najlepiej wyposażyć ten drugi w kurek spustowy, co znacznie ułatwi późniejszą eksploatację,
- grupy bezpieczeństwa wraz z manometrem, który pozwoli na bieżąco kontrolować parametry pracy systemu.
Podczas łączenia poszczególnych elementów przydadzą się:
- śrubunki,
- szybkozłączki,
- trwałe uszczelnienia, takie jak taśma teflonowa czy sprawdzone pakuły z pastą.
Jeśli decydujesz się na rury PEX, pamiętaj o:
- dedykowanym systemie złączy,
- solidnej izolacji termicznej, która zapobiegnie stratom energii.
Przygotuj również odpowiedni zestaw narzędzi:
- klucz płaski,
- model nastawny,
- solidne szczypce hydrauliczne to absolutna podstawa w warsztacie każdego instalatora.
Z kolei do precyzyjnego ustawienia ciśnienia wstępnego w naczyniu przyda Ci się:
- pompka z czytelnym wskaźnikiem albo kompresor.
Inwestycja w sprawdzone komponenty i dbałość o detale na etapie składania instalacji to gwarancja sprawnego działania systemu przez lata oraz ogromne ułatwienie podczas przyszłych prac serwisowych.
Gdzie zamontować naczynie przeponowe względem zaworu bezpieczeństwa?
Naczynie przeponowe najlepiej zamontować przed zaworem bezpieczeństwa, na odcinku zasilania zimną wodą do zasobnika. Dzięki takiemu rozwiązaniu urządzenie przejmuje nadmiar objętości wody powstający podczas podgrzewania, co skutecznie zapobiega przedwczesnemu otwarciu zaworu bezpieczeństwa.
Warto zadbać, aby trójnik łączący naczynie z rurą znajdował się bliżej źródła ciepła niż sama grupa bezpieczeństwa – takie ustawienie eliminuje ryzyko zbędnego wycieku wody podczas pracy układu.
Jeżeli w instalacji przewidziano zawór zwrotny, naczynie przeponowe trzeba umieścić tuż za nim, w przestrzeni pomiędzy zaworem a wlotem do podgrzewacza. Kluczowe jest, by zawór bezpieczeństwa nigdy nie odciął naczynia od reszty systemu; oba te elementy muszą stale współpracować, aby skutecznie chronić instalację przed niebezpiecznym wzrostem ciśnienia.
Podczas planowania prac serwisowych warto pomyśleć o łatwym dostępie do podzespołów, dlatego montaż w ramach zwartej grupy bezpieczeństwa jest zdecydowanie najwygodniejszą opcją. Dopuszczalne jest zainstalowanie zaworu odcinającego przy samym naczyniu, pod warunkiem jednak, że jego konstrukcja wyklucza możliwość przypadkowego, trwałego zablokowania przepływu. Dbałość o te szczegóły to gwarancja bezpieczeństwa i bezawaryjnej pracy całego systemu.
Jak dobrać pojemność naczynia przeponowego do zasobnika?
Wybór właściwego naczynia przeponowego to kluczowa decyzja, która wymaga rozważenia kilku technicznych zmiennych. Przy projektowaniu instalacji musisz wziąć pod uwagę:
- wielkość zasobnika wody,
- zakres temperatur pracy,
- dopuszczalne wahania ciśnienia.
Błędy na tym etapie są kosztowne: zbyt mały zbiornik błyskawicznie wypełni się wodą, tracąc swoje właściwości kompensacyjne, co doprowadzi do niebezpiecznych skoków ciśnienia. Z kolei przewymiarowany model to niepotrzebny wydatek, który w żaden sposób nie podnosi sprawności układu.
Precyzyjne wyliczenia opierają się na trzech filarach:
- pojemności całkowitej zasobnika CWU,
- różnicy między ciśnieniem wstępnym a maksymalnym,
- współczynniku rozszerzalności cieplnej wody.
W praktyce najwygodniej sięgnąć po zestawienia przygotowane przez producentów armatury, które jasno określają wymagania dla różnych konfiguracji urządzeń grzewczych. Przyjmuje się, że w typowych instalacjach domowych objętość naczynia powinna mieścić się w przedziale od 5% do 10% pojemności zasobnika. Pamiętaj jednak, że to tylko ogólna wytyczna – ostateczny wybór zawsze determinują lokalne przepisy bezpieczeństwa oraz indywidualna specyfika hydrauliczna budynku.
Aby całość funkcjonowała bez zarzutu, nie zapomnij o poprawnym zgraniu naczynia z grupą bezpieczeństwa i charakterystyką zaworów zwrotnych. Dzięki takiemu podejściu zapewnisz stabilność pracy układu, wydłużysz żywotność sprzętu i unikniesz częstego, niepotrzebnego otwierania zaworów bezpieczeństwa.

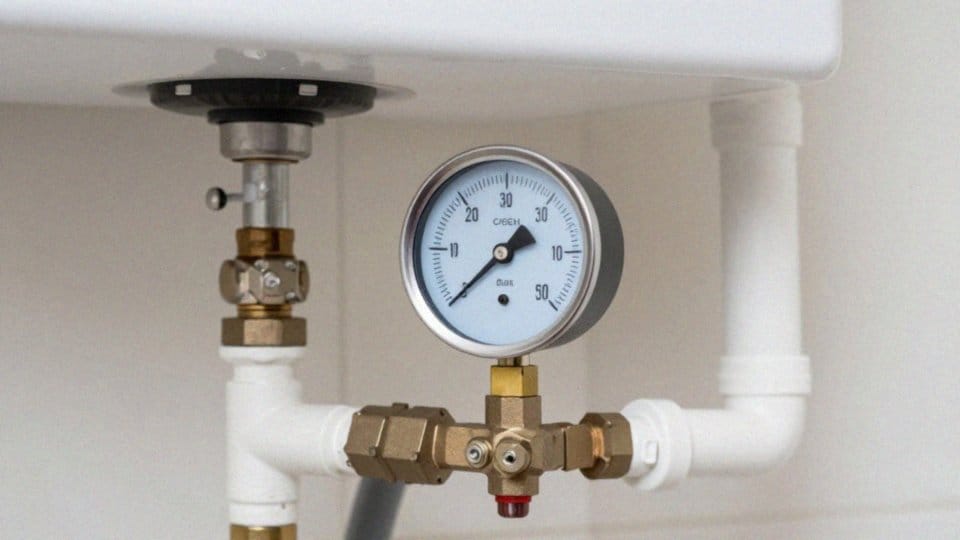

Ile wynosi prawidłowe ciśnienie powietrza w instalacji?
Właściwe ciśnienie wstępne w naczyniu przeponowym powinno być o 0,2 do 0,5 bara niższe od ciśnienia wody w instalacji. W standardowych domowych układach, gdzie za reduktorem utrzymujemy 4 bary, optymalną wartością dla gazu będzie zazwyczaj 3,8 bara, choć czasem stosuje się punkt odniesienia na poziomie 3 barów.
Kluczowe jest jednak, aby każdorazowo dopasować te parametry do progu zadziałania zaworu bezpieczeństwa. Naczynie wymaga regularnej kontroli manometrem, ponieważ zaniedbania w tym obszarze szybko dają o sobie znać. Gdy ciśnienie jest zbyt niskie, zbiornik przedwcześnie wypełnia się wodą, tracąc zdolność do skutecznej kompensacji zmian objętości, co wywołuje skoki ciśnienia podczas grzania. Z kolei nadmiar powietrza w membranie ogranicza elastyczność systemu, prowadząc do równie poważnych zakłóceń pracy.
Aby zapewnić wiarygodny pomiar i prawidłową regulację, zawsze odcinaj naczynie od instalacji wodnej. Pamiętaj, że stabilność całego systemu zależy przede wszystkim od precyzyjnego zbalansowania tych wartości.
Jak monitorować i serwisować instalację po montażu?
Systematyczna kontrola instalacji ciepłej wody to podstawa, jeśli chcemy uniknąć kosztownych awarii i utrzymać jej wydajność na wysokim poziomie. Przeglądy, przeprowadzane przynajmniej raz w roku, powinny obejmować pełną grupę bezpieczeństwa. Kluczowym elementem jest tu manometr – dzięki niemu na bieżąco sprawdzimy, czy ciśnienie wody utrzymuje się w zalecanych normach. Warto przy okazji przyjrzeć się szczelności poszczególnych połączeń, w tym:
- śrubunków,
- uszczelnień wykonanych z pakuł lub taśmy teflonowej.
Serwisując naczynie przeponowe, musimy poświęcić więcej uwagi membranie oraz zaworowi gazowemu. Jeśli zauważymy spadek ciśnienia wstępnego, z łatwością skorygujemy go za pomocą pompki lub kompresora. Gorzej, gdy w części gazowej pojawi się woda – to jasny sygnał, że membrana uległa uszkodzeniu i konieczna jest wymiana tego elementu lub nawet całego zbiornika. Pamiętajmy też, że zanieczyszczenia krążące w instalacji nierzadko blokują zawory zwrotne, co negatywnie wpływa na pracę całego układu.
Zanim przystąpisz do demontażu jakiegokolwiek podzespołu, nie zapomnij opróżnić bojlera przez zawór serwisowy albo specjalne kurki spustowe. Nowoczesne rozwiązania, jak czujniki ciśnienia z funkcją zdalnego powiadamiania o wyciekach, znacznie ułatwiają codzienną eksploatację i dają większe poczucie bezpieczeństwa. Przestrzegając tych kilku technicznych zasad, skutecznie wyeliminujesz ryzyko kawitacji i wyraźnie wydłużysz żywotność swojego węzła sanitarnego.
