Jakie zadanie pełni przewód ochronny?
| Zadanie | Opis / Cel |
|---|---|
| Ochrona przeciwporażeniowa | Zapewnienie prawidłowego działania ochrony w instalacji elektrycznej |
| Zapobieganie porażeniu prądem | Ochrona człowieka w przypadku uszkodzenia urządzenia |
| Zwiększenie bezpieczeństwa | Ochrona instalatorów i użytkowników przed porażeniem prądem |
Przewód ochronny PE pełni fundamentalną rolę w instalacji, bezpiecznie odprowadzając prądy upływowe i zwarciowe bezpośrednio do ziemi. To właśnie dzięki niemu systemy zabezpieczeń, takie jak:
- wyłączniki nadprądowe,
- wyłączniki różnicowoprądowe,
- przewód PE.
mogą błyskawicznie zareagować w razie wystąpienia awarii. Niska rezystancja tego połączenia minimalizuje ryzyko porażenia, gdy przypadkowo dotkniemy metalowej obudowy urządzenia pod napięciem. Poza funkcją typowo ochronną, przewód PE dba o wyrównanie potencjałów, co skutecznie eliminuje niebezpieczne różnice napięć między elementami przewodzącymi. W popularnych układach TN, łączy on metalowe komponenty urządzeń z uziomem, tworząc niezawodną ścieżkę dla prądu. Tak zaprojektowana sieć nie tylko zapewnia ciągłe bezpieczeństwo użytkownikom, ale również gwarantuje sprawne odprowadzenie ładunków w krytycznych sytuacjach.
Jakiego koloru jest przewód ochronny?
Współczesne instalacje elektryczne opierają się na ściśle określonym kodzie barwnym, który zapewnia bezpieczeństwo użytkownikom i serwisantom. Kluczowym elementem jest tutaj przewód ochronny, wyróżniający się charakterystyczną, żółto-zieloną izolacją. Zgodnie z wytycznymi norm IEC oraz PN-EN 60446, wdrożonymi przez Polski Komitet Normalizacyjny, barwy te są zarezerwowane wyłącznie dla żyły PE.
Standard ten obowiązuje niezależnie od typu kabla, czy mamy do czynienia z:
- płaskim przewodem YDYp,
- okrągłym odpowiednikiem YDY.
Taka konsekwencja w oznaczeniach ułatwia rozróżnienie przewodu ochronnego od neutralnego, który tradycyjnie posiada kolor niebieski. Z kolei żyły fazowe najczęściej rozpoznajemy po:
- brązowej,
- czarnej,
- szarej otulinie.
Należy wystrzegać się stosowania jednolitych barw żółtej lub zielonej w instalacjach, ponieważ jest to niezgodne z obowiązującymi przepisami. Takie nieprawidłowe oznaczenia wprowadzają chaos i mogą stać się bezpośrednią przyczyną groźnych wypadków podczas jakichkolwiek prac konserwacyjnych.
Jakie normy regulują kolory przewodów?
Spójność kolorystyczna w instalacjach elektrycznych nie jest kwestią przypadku, lecz wynikiem ścisłych regulacji, takich jak międzynarodowa norma IEC 60446 czy jej europejski odpowiednik PN-EN 60446. W Polsce za ich wdrażanie odpowiada Polski Komitet Normalizacyjny, który obliguje fachowców do rygorystycznego przestrzegania wyznaczonych standardów.
Kluczowym celem tych obostrzeń jest przede wszystkim ochrona użytkowników oraz osób serwisujących systemy. Przepisy precyzyjnie wskazują, w jaki sposób identyfikować poszczególne przewody oraz jak wykorzystywać taśmy izolacyjne do oznaczania końcówek żył w układach wielożyłowych. Regulacje te obejmują również kwestie trwałości oznaczeń oraz wymogi dotyczące dokumentacji połączeń.
Dzięki takiemu ujednoliceniu, ryzyko pomyłki czy błędnej interpretacji funkcji konkretnego przewodu podczas prac konserwacyjnych spada do minimum. W efekcie, każdy elektryk może bez trudu odróżnić żyły fazowe, neutralne oraz ochronne, co znacząco podnosi poziom bezpieczeństwa w każdym obwodzie elektrycznym.
Co oznacza oznaczenie PE i PEN?
Skrót PE wywodzi się z angielskiego określenia Protective Earth i oznacza przewód ochronny. Jego podstawowym zadaniem jest połączenie metalowych elementów urządzeń z uziemieniem, co pozwala na bezpieczne odprowadzenie prądów zwarciowych.
W starszych systemach zasilania, konkretnie w układach TN-C, stosuje się przewód PEN. Łączy on w sobie funkcje przewodu ochronnego oraz neutralnego, dlatego musi spełniać rygorystyczne normy dotyczące przekroju poprzecznego. W praktyce oznacza to:
- minimum 10 mm dla żył miedzianych,
- minimum 16 mm dla żył aluminiowych.
W przypadku modernizacji instalacji do standardu TN-S, konieczne jest rozdzielenie PEN na dwie odrębne ścieżki: PE oraz N. Proces ten wymaga precyzji, gdyż przerwanie ciągłości przewodu PEN niesie ze sobą poważne zagrożenie. W takiej sytuacji na metalowych obudowach urządzeń może pojawić się niebezpieczne napięcie sieciowe, co bezpośrednio grozi porażeniem prądem. Dlatego też solidne uziemienie w punkcie podziału jest absolutnie niezbędne dla zachowania stabilności całego systemu i ochrony użytkowników.
Jak odróżnić przewód ochronny od przewodu neutralnego?
Współcześnie kolory izolacji są głównym wyznacznikiem funkcji przewodów w instalacji, jednak w starszych czy wadliwie wykonanych układach poleganie wyłącznie na barwach bywa ryzykowne. Choć standard nakazuje stosowanie żółto-zielonej żyły ochronnej PE oraz niebieskiej neutralnej, nie zawsze możemy mieć pewność co do poprawności ich podłączenia. W takich sytuacjach niezbędna okazuje się weryfikacja przy użyciu odpowiednich narzędzi pomiarowych.
Zanim przystąpisz do montażu oświetlenia czy podłączania domowego sprzętu, zawsze odetnij zasilanie w obwodzie. Następnie upewnij się, z czym masz do czynienia, używając próbnika lub multimetru. Kluczową wskazówką jest pomiar rezystancji:
- przewód ochronny wykazuje ciągłość z uziemieniem, co przekłada się na bardzo niską oporność,
- żyła neutralna pozostaje odizolowana od uziomu.
W trudnych warunkach, gdy kable są niewidoczne lub ich oznaczenia budzą wątpliwości, pomocny okaże się detektor przewodów, który precyzyjnie wskaże ich przebieg w ścianie. Warto również sprawdzić potencjał względem ziemi – przewód neutralny podczas pracy może go posiadać, natomiast prawidłowo podłączony przewód PE powinien zawsze utrzymywać potencjał ziemi.
Pamiętaj, że pomyłka przy identyfikacji żył grozi nie tylko kosztowną awarią elektroniki, ale przede wszystkim porażeniem prądem. Jeśli mimo pomiarów nie jesteś pewien swoich ustaleń, zajrzyj do schematu instalacji lub poproś o wsparcie fachowca. Profesjonalna ocena to najpewniejsza gwarancja bezpieczeństwa w Twoim domu.

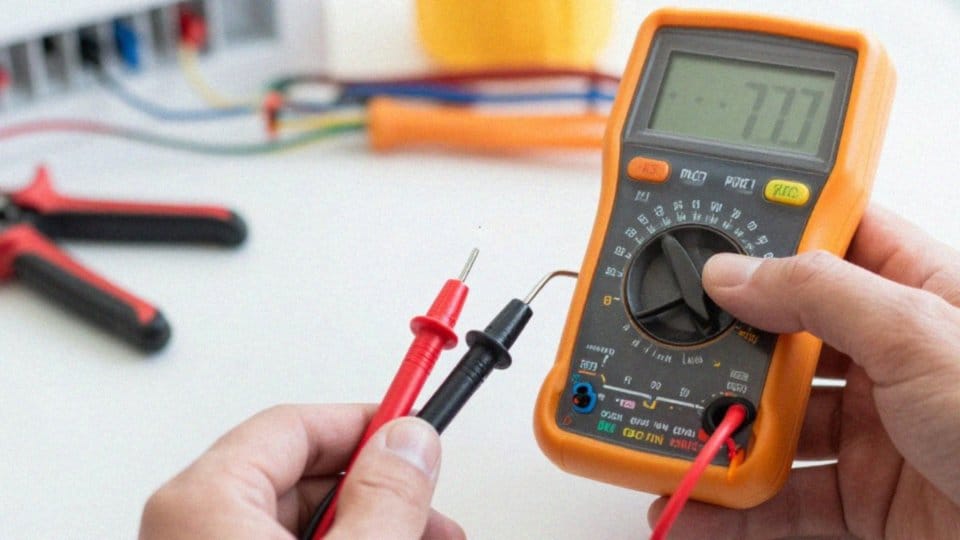

Jak testować i identyfikować przewody w instalacji?
Weryfikacja instalacji elektrycznej to proces wymagający systematycznego podejścia, w którym oględziny przeplatają się z precyzyjnymi pomiarami. Zanim jednak przejdziesz do jakichkolwiek działań, bezwzględnie wyłącz zasilanie główne i przy użyciu sprawdzonego miernika potwierdź brak napięcia 230 V.
Punktem wyjścia jest zawsze ocena wizualna. W przypadku popularnych przewodów typu YDYp czy YDY warto poszukać fabrycznych oznaczeń kolorystycznych oraz pasków identyfikacyjnych producenta. Jeśli jednak izolacja jest nieczytelna, a instalacja swoje lata świetności ma już dawno za sobą, z pomocą przychodzi multimetr.
Sprawdzenie ciągłości do uziemienia to najskuteczniejszy sposób na wyodrębnienie żyły ochronnej, która wykaże niską rezystancję względem uziomu. W lokalizacji fazy oraz wykrywaniu błędów połączeń w puszkach rozdzielczych niezastąpione okazują się:
- detektory przewodów,
- testery napięcia.
Z kolei pomiar prądu upływowego pozwala błyskawicznie zdiagnozować uszkodzenia izolacji, które często odpowiadają za uciążliwe i niekontrolowane wyzwalanie wyłączników różnicowoprądowych. W sytuacjach awaryjnych, gdy musisz poprawić oznakowanie, doraźnie sprawdzi się taśma izolacyjna w barwach żółto-zielonych. Jeśli jednak mimo przeprowadzonych testów funkcja danej żyły pozostaje zagadką lub pomiary budzą niepokój, warto powierzyć sprawę certyfikowanemu elektrykowi.
Pamiętaj, że skrupulatność w identyfikacji przewodów to fundament długofalowego bezpieczeństwa Twojej instalacji.
Jak przewód ochronny łączy się z uziemieniem?
Skuteczne odprowadzanie prądów zwarciowych opiera się na niezawodnym połączeniu przewodu ochronnego z uziomem. W domowych instalacjach kluczowy jest bieg przewodu PE aż do rozdzielnicy, gdzie trafia on na główną szynę uziemiającą. Ta z kolei jest na stałe zintegrowana z uziomem, którym może być zarówno:
- stalowa bednarka,
- wbity w ziemię pręt,
- konstrukcja fundamentowa.
Charakter pracy systemu zależy od wybranego układu sieciowego. W rozwiązaniach typu TN przewód ochronny współdzieli uziom, podczas gdy w układach TT odprowadzamy prąd do całkowicie niezależnego, lokalnego punktu. Przy modernizacji starszych instalacji TN-C kluczowe staje się rozdzielenie przewodu PEN na osobne żyły: ochronną PE i neutralną N. Proces ten musi odbywać się ściśle według projektu, z zachowaniem właściwych przekrojów oraz precyzyjnym wyznaczeniem punktów przyłączeniowych.
O bezpieczeństwo domowników dbają również przewody wyrównawcze. Łącząc ze sobą metalowe instalacje wodne, gazowe czy grzewcze, eliminują ryzyko groźnych różnic potencjałów. Aby system działał bez zarzutu, każdy styk musi być zabezpieczony trwałymi zaciskami i chroniony przed uszkodzeniami mechanicznymi. Warto pamiętać, że techniczne wykonanie to nie wszystko. Regularne testy rezystancji uziomu oraz sprawdzanie ciągłości przewodu PE stanowią o realnej ochronie przed porażeniem.
Finalnym etapem prac zawsze powinno być sporządzenie protokołu pomiarowego, który stanowi formalne potwierdzenie jakości i poprawności zabezpieczeń w budynku.
