Co oznaczają oznaczenia przewodów elektrycznych?
Systematyka elektrycznych oznaczeń kablowych opiera się przede wszystkim na literach oraz barwach izolacji. Te detale jasno definiują rolę danej żyły w obwodzie, zdradzając jednocześnie jej kluczowe parametry techniczne. Standardowo symbol L przypisany jest przewodowi fazowemu, N odpowiada za funkcję neutralną, natomiast PE to niezawodny przewód ochronny. W sytuacjach, gdzie obie te role się łączą, stosuje się oznaczenie PEN.
Dodatkowo na zewnętrznej warstwie kabli znajdziemy napisy precyzujące:
- napięcie znamionowe,
- liczbę wewnętrznych żył,
- rodzaj wykorzystanego materiału przewodzącego – zazwyczaj miedzi, aluminium lub stali.
Dzięki rygorystycznym normom, takim jak PN-HD 361 S3 czy międzynarodowy standard IEC 60446, identyfikacja przewodów w instalacjach energetycznych, telekomunikacyjnych czy sygnalizacyjnych staje się znacznie prostsza. Umiejętność poprawnego odczytywania tych znaków ma ogromne znaczenie podczas diagnostyki, prac naprawczych czy rutynowej konserwacji, bezpośrednio przekładając się na wyższy poziom bezpieczeństwa. Dobra orientacja w branżowych kodach pozwala monterom unikać kosztownych błędów projektowych i skutecznie eliminuje ryzyko powstawania niebezpiecznych zwarć w trakcie modernizacji układów zasilania.
Jakie są standardowe kolory przewodów elektrycznych?
Dzisiejsze standardy kolorystyki przewodów, uregulowane przez normy PN-HD oraz IEC, wprowadzono przede wszystkim w trosce o nasze bezpieczeństwo. W przypadku systemów trójfazowych ustalono jasny podział:
- przewód fazowy L1 oznacza barwa brązowa,
- L2 – czarna,
- L3 – szara.
Za przewód neutralny N odpowiada niezmiennie kolor niebieski, a funkcję ochronną PE pełni przewód żółto-zielony. W popularnych instalacjach jednofazowych fazę L możemy rozpoznać po kolorze brązowym, czarnym lub szarym, przy czym przewód neutralny również w tym przypadku pozostaje niebieski. Choć przepisy dopuszczają w specyficznych sytuacjach użycie barw takich jak fioletowa, pomarańczowa czy różowa, ścisłe przestrzeganie przypisanych funkcji jest wymogiem prawnym.
Warto zachować czujność przy pracy ze starszym osprzętem, w którym kody kolorystyczne sprzed lat nie zawsze pokrywają się z obecnymi. W takich sytuacjach niezbędna staje się dokładna analiza dokumentacji technicznej i zastosowanie profesjonalnych przyrządów, na przykład miernika kolejności faz. Mimo że ustandaryzowane barwy znacznie ułatwiają codzienną pracę, jeśli masz jakiekolwiek wątpliwości, zawsze postaw na fizyczny pomiar parametrów obwodu. To po prostu najpewniejszy sposób, by uniknąć ryzyka.
Jak norma PN-HD 361 S3 definiuje oznaczenia przewodów elektrycznych?
Norma PN-HD 361 S3, ściśle powiązana z dokumentami HD 308 S2 oraz PN-HD 308 S2, stanowi fundament identyfikacji przewodów zharmonizowanych. Wyznacza ona konkretne przypisanie barw izolacji do poszczególnych funkcji elektrycznych oraz określa, w jaki sposób należy nanosić informacje na osłony kabli. Standard ten precyzyjnie opisuje konstrukcję przewodów, uwzględniając zarówno warianty płaskie typu YDYp, jak i okrągłe – w tym modele linkowe.
Aby zachować pełną zgodność z dyrektywą LVD 73/23 EEC, dokument kładzie duży nacisk na rzetelne podawanie napięcia znamionowego. Dzięki oparciu o wytyczne IEC 60446 i IEC 60445, specjaliści mogą bez trudu weryfikować oznaczenia w dokumentacji technicznej.
W przypadku żył pełniących rolę ochronno-neutralną (PEN), przepisy wymuszają stosowanie izolacji w barwach żółto-zielonych, uzupełnionej niebieskim akcentem na końcach. PN-HD 361 S3 obejmuje swoim zakresem także przewody niezharmonizowane oraz starsze instalacje. Jeśli planowana jest modernizacja wiekowych układów, kluczowe okazuje się przeprowadzenie testów technicznych, które pozwolą zestawić stan faktyczny z przyjętym projektem.
Które kolory oznaczają przewód fazowy L?
W nowoczesnych instalacjach elektrycznych przewody fazowe L wyróżniamy po ich barwie:
- brązowej,
- czarnej,
- szarej.
Gdy mamy do czynienia z układem jednofazowym, wybór jednego z tych kolorów jest w pełni poprawny. Sytuacja zmienia się jednak przy trójfazowych zasilaniach, gdzie obowiązuje sztywny standard: brązowy przypisujemy fazie L1, czarny – L2, a szary – L3. Precyzyjna identyfikacja kabli okazuje się niezbędna podczas montażu silników czy skomplikowanych układów elektronicznych. Nawet drobna pomyłka w kolejności faz może bowiem doprowadzić do poważnej awarii, zwłaszcza jeśli urządzenie wymaga utrzymania konkretnego kierunku wirowania pola magnetycznego.
Modernizując starsze budownictwo, musimy zachować szczególną czujność, gdyż niegdyś stosowano odmienne oznaczenia, w których faza mogła być oznaczona kolorem czerwonym lub pomarańczowym. Z tego powodu warto przed każdym podłączeniem przeprowadzić weryfikację próbnikiem napięcia lub miernikiem. Warto pamiętać, że oprócz kolorów na izolacji często widnieją litery L, L1, L2 lub L3. W połączeniu z danymi technicznymi od producenta tworzą one kompletny system, który pozwala bezpiecznie zidentyfikować żyły pod napięciem.

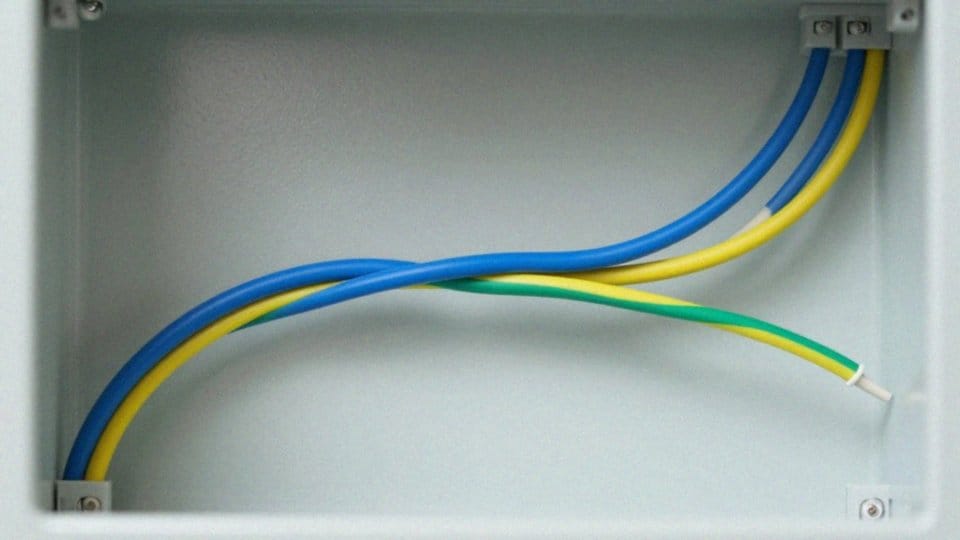

Które kolory oznaczają przewód neutralny i ochronny?
Jasnoniebieska izolacja przewodu neutralnego N jednoznacznie wskazuje na jego rolę – to ścieżka powrotna dla prądu, łącząca obwód z punktem zerowym sieci. Zupełnie inne zadanie przypada przewodowi ochronnemu PE, wyróżniającemu się żółto-zielonymi paskami. Jego obecność jest fundamentem bezpieczeństwa, gdyż odprowadza niebezpieczne prądy upływowe bezpośrednio do ziemi, eliminując ryzyko porażenia.
W niektórych instalacjach spotkamy przewody pełniące podwójną funkcję, znane jako PEN. Rozpoznasz je po żółto-zielonej barwie uzupełnionej niebieskimi akcentami na końcach. Sprawa komplikuje się w starym budownictwie, gdzie często przewód zerowy nie trzyma dzisiejszych norm kolorystycznych. W takich przypadkach nie warto polegać wyłącznie na wzroku – niezbędna jest szczegółowa analiza dokumentacji technicznej oraz rzetelne pomiary.
Precyzyjna identyfikacja poszczególnych żył to nie tylko wymóg techniczny, ale przede wszystkim gwarancja, że system zabezpieczeń zadziała w krytycznym momencie, chroniąc całą instalację.

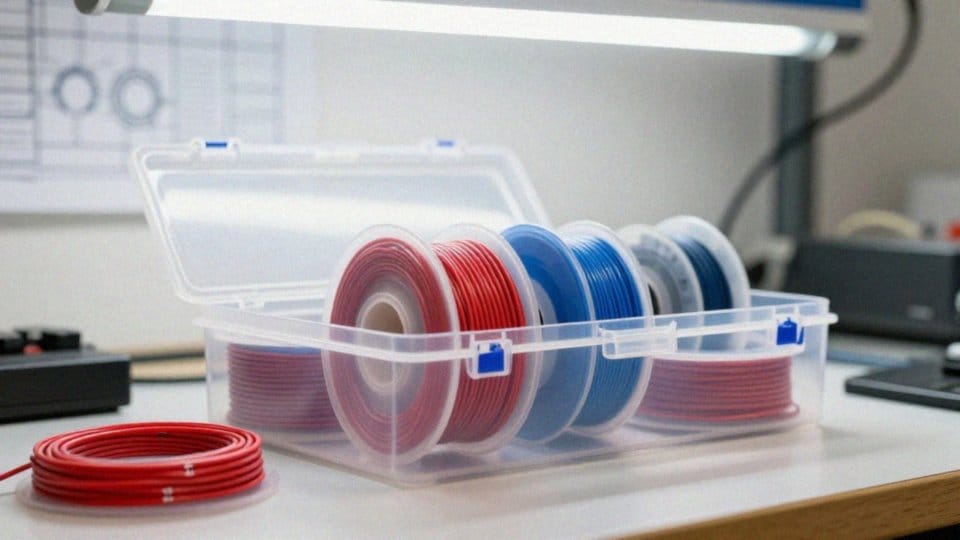

Jak wyglądają oznaczenia przewodów elektrycznych w prądzie stałym?
W instalacjach prądu stałego (DC) stosuje się odmienne zasady kolorystyki niż w popularnych systemach prądu przemiennego. Potencjał dodatni zwykle wyróżnia barwa czerwona, choć równie często spotyka się przewody brązowe. W przypadku bieguna ujemnego standardem są kable niebieskie lub czarnej maści.
Takie czytelne rozgraniczenie znacząco ogranicza ryzyko pomyłek podczas montażu:
- zaawansowanej elektroniki,
- systemów fotowoltaicznych,
- zasilaczy.
Poza barwną izolacją, warto zwracać uwagę na symbole literowe DC oraz znaki plusa i minusa umieszczane bezpośrednio na osłonach. W rozbudowanych instalacjach absolutną podstawą jest skrupulatna dokumentacja techniczna, która precyzyjnie definiuje rolę każdego elementu. Przy systemach łączonych najlepiej wyraźnie rozdzielić strefy zasilania prądem stałym i przemiennym, co znacząco ułatwia późniejsze prace serwisowe.
Jeśli masz jakiekolwiek wątpliwości co do przeznaczenia żył, zawsze warto posłużyć się miernikiem, szczególnie gdy brakuje wyraźnych etykiet. Takie podejście to nie tylko kwestia profesjonalizmu, ale przede wszystkim gwarancja bezpieczeństwa i bezawaryjnej pracy całego systemu.
Czy kolory przewodów zawsze są dobrze oznaczone?
W codziennej pracy elektryka poleganie wyłącznie na barwach izolacji bywa ryzykowne i często prowadzi do kosztownych pomyłek. Chociaż od 2007 roku obowiązują ujednolicone standardy, w rzeczywistości identyfikacja poszczególnych żył wciąż stanowi wyzwanie. W starszym budownictwie wciąż spotykamy instalacje wykonane według dawnych wytycznych, gdzie kolory nie mają nic wspólnego z obecnymi wymogami.
Sytuację dodatkowo komplikują czynniki praktyczne:
- przetarcia izolacji niepozwalające na odczyt barw,
- amatorskie „łatanie” przewodów taśmą zamiast stosowania profesjonalnych oznaczeń,
- całkowity brak dokumentacji technicznej po poprzednich modernizacjach.
Gdy kolory nie dają nam pewności, musimy przejść do diagnostyki. Zamiast zgadywać, warto sięgnąć po sprawdzone metody pomiarowe. Niezbędny będzie miernik kolejności faz przy układach trójfazowych oraz przyrządy do sprawdzania ciągłości obwodu. Przy okazji dobrze jest zweryfikować sam materiał żył – upewnijmy się, czy mamy do czynienia z miedzią czy aluminium. Pamiętajmy, że od rzetelności tych testów zależy bezpieczeństwo użytkowników.
Każda modernizacja to świetna okazja, by uporządkować oznaczenia zgodnie z aktualnymi normami PN-HD oraz IEC. Stosując się do wytycznych IEC 60446, nie tylko poprawiamy standardy bezpieczeństwa, ale też oszczędzamy mnóstwo czasu każdemu fachowcowi, który zajmie się tą instalacją w przyszłości.
