Co to jest przewód fazowy?
Przewód fazowy, kryjący się pod symbolem L, stanowi serce każdej instalacji elektrycznej, pełniąc funkcję głównego nośnika napięcia. W typowych układach jednofazowych odpowiada on za przesył prądu zmiennego o wartości około 230 V względem ziemi. Sytuacja wygląda nieco inaczej w systemach trójfazowych, gdzie zasilanie dostarczają trzy oddzielne żyły, oznaczone jako:
- L1,
- L2,
- L3.
Są one bezpośrednio sprzężone z cewkami transformatora sieciowego, dzięki czemu stają się aktywnym źródłem energii dla podłączonych urządzeń. Zrozumienie specyfiki tych przewodów jest kluczowe dla zachowania bezpieczeństwa, zwłaszcza w kontekście poprawnej pracy zabezpieczeń takich jak wyłączniki różnicowoprądowe. Należy pamiętać, że każdy bezpośredni kontakt z przewodem fazowym pod napięciem grozi poważnym porażeniem. Z tego względu wszelkie ingerencje w domową sieć elektryczną powinny być wykonywane z najwyższą rozwagą i przy zachowaniu rygorystycznych zasad ochrony.
Jak rozpoznać przewód fazowy oraz kolory N i PE?
| Rodzaj przewodu | Kolor oznaczenia | Funkcja |
|---|---|---|
| Przewód fazowy | brązowy lub czarny | dostarcza napięcie do obciążenia |
| Przewód neutralny | niebieski | odprowadza prąd z powrotem do źródła |
| Przewód ochronny | żółto-zielony | ochrona przed porażeniem |
Współczesne instalacje elektryczne opierają się na ujednoliconym kodowaniu kolorystycznym, co znacząco ułatwia bezpieczną pracę. Przewód fazowy, oznaczony literą L, najczęściej wyróżnia się brązową lub czarną izolacją. Choć dopuszczalne są także barwy: szara, biała czy czerwona, to błękitem nigdy nie wolno go oznaczać. Ten zarezerwowany jest wyłącznie dla przewodu neutralnego, czyli N, który zamyka obwód prądu zmiennego.
Kluczową rolę w zapewnieniu bezpieczeństwa pełni przewód ochronny PE. Rozpoznasz go po charakterystycznej, żółto-zielonej izolacji. Jego zadaniem jest uziemienie instalacji, co stanowi skuteczną barierę przed porażeniem w razie awarii. Przestrzeganie tych standardów przy montażu gniazdek czy opraw oświetleniowych drastycznie ogranicza ryzyko pomyłek.
Pamiętaj jednak, że w budynkach sprzed lat oznaczenia bywają inne niż te, do których przywykliśmy dzisiaj. Przed przystąpieniem do jakichkolwiek napraw zawsze upewnij się co do stanu faktycznego, korzystając z próbników napięcia lub mierników. Zachowaj przy tym szczególną czujność, gdyż przewód fazowy jest pod stałym napięciem względem ziemi, co stanowi realne zagrożenie dla zdrowia.

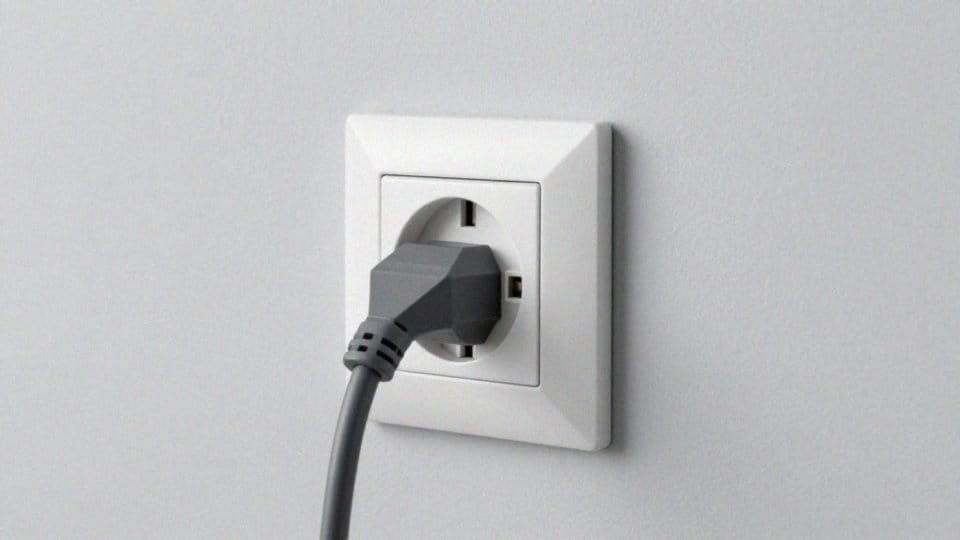

Czy faza powinna być po lewej w gniazdku?
W typowej polskiej instalacji elektrycznej przyjmuje się, że przewód fazowy znajduje się w lewym otworze gniazdka. Choć to niepisany standard, znacznie ułatwia on życie elektrykom podczas montażu czy późniejszych napraw, zapewniając przejrzystość w układzie zabezpieczeń. Co ciekawe, z punktu widzenia samego urządzenia, położenie fazy nie ma kluczowego znaczenia dla jego funkcjonowania – pod warunkiem, że całość została spięta fachowo.
Mimo to, za wszelką cenę należy wystrzegać się podstawowych błędów, takich jak:
- zamiana przewodu fazowego z neutralnym,
- co mogłoby prowadzić do niebezpiecznych awarii.
Nieco inaczej wygląda sytuacja w instalacjach trójfazowych. Tutaj utrzymanie odpowiedniej kolejności żył L1, L2 oraz L3 jest wręcz niezbędne, aby zasilane w ten sposób sprzęty działały stabilnie i bezpiecznie. Trzymanie się tych wytycznych to nie tylko kwestia wygody, ale przede wszystkim sposób na uniknięcie kłopotliwych pomyłek podczas ewentualnej modernizacji sieci w przyszłości.
Jak bezpiecznie sprawdzić przewód fazowy?
Bezpieczeństwo podczas pracy z elektrycznością to absolutny priorytet. Zanim w ogóle dotkniesz instalacji, odetnij zasilanie, korzystając z wyłącznika nadprądowego lub różnicowoprądowego, a także pamiętaj o atestowanym sprzęcie ochronnym.
Najpewniejszym sposobem na sprawdzenie napięcia jest użycie multimetru przełączonego na tryb AC. Gdy przyłożysz sondę do fazy, urządzenie powinno wskazać około 230 V względem uziemienia, podczas gdy przewód neutralny pozostanie bliski zeru.
Wybór narzędzi ma ogromne znaczenie. Bezkontaktowe testery kuszą szybkością, jednak bywają zawodne, ponieważ potrafią wskazywać napięcie indukowane tam, gdzie go w rzeczywistości nie ma. Jeśli zależy Ci na pewności, postaw na tradycyjny miernik, który dostarczy precyzyjnych danych bez miejsca na domysły.
Pod żadnym pozorem nie sprawdzaj instalacji „na dotyk” ani nie używaj samoróbek. Jeśli natomiast mierzysz układ trójfazowy, niezbędny będzie dedykowany miernik kolejności faz.
Na koniec, po zakończeniu wszelkich czynności, sprawdź raz jeszcze, czy wszystkie zabezpieczenia zostały poprawnie przywrócone i czy wyłącznik różnicowoprądowy działa tak, jak powinien.
Który miernik wykryje fazę poprawnie?
Wykrywanie fazy najskuteczniej przeprowadzisz za pomocą multimetru ustawionego na pomiar napięcia zmiennego. Pamiętaj, aby zakres wynosił przynajmniej 500 V. Cały proces sprowadza się do przytknięcia jednej sondy do badanego przewodu, a drugiej do uziemienia, czyli na przykład styku ochronnego w gniazdku. Jeśli trafisz na fazę, miernik wskaże około 230 V, podczas gdy przewód neutralny pokaże wartość bliską zeru.
Dla szybkiej orientacji przydatne bywają wskaźniki typu pen-tester. Choć są wygodne, bywają zwodnicze w starciu z napięciami indukowanymi, dlatego nie traktuj ich jako jedynego źródła prawdy. W przypadku bardziej rozbudowanych instalacji, zwłaszcza trójfazowych, niezbędny staje się miernik kolejności faz. To właśnie to urządzenie pozwoli Ci precyzyjnie sprawdzić sekwencję L1-L2-L3, co skutecznie chroni silniki przed błędami montażowymi i groźnymi awariami.
Niezależnie od wybranego narzędzia, priorytetem jest Twoje bezpieczeństwo. Korzystaj wyłącznie ze sprzętu z odpowiednią kategorią pomiarową i dbaj o to, by przyrządy były regularnie kalibrowane. Uważaj również, aby nie pomylić urządzeń dedykowanych dla prądu stałego z tymi dla przemiennego – unikniesz w ten sposób irytujących błędów w pomiarach. Pamiętaj, że każda praca przy instalacji elektrycznej wymaga fachowej wiedzy, która gwarantuje rzetelność wyniku oraz chroni zdrowie operatora.
Które normy regulują oznaczenia przewodów?
Prawidłowa identyfikacja przewodów to fundament bezpieczeństwa, opierający się na ścisłych wytycznych technicznych. W naszym kraju kluczową rolę odgrywa norma PN-HD 308 S2:2007, która porządkuje zasady kolorystyki w instalacjach jedno- i trójfazowych. Spójność montażu zależy w dużej mierze od tego, jak ściśle trzymamy się tych przepisów. Istotne wsparcie stanowi tu międzynarodowy standard IEC 60446, definiujący uniwersalne oznaczenia literowe oraz barwne.
Zgodnie z tymi regulacjami, kolory przewodów są następujące:
- niebieski – przewód neutralny (N),
- żółto-zielony – przewód ochronny (PE),
- brązowy, czarny lub szary – przewody fazowe.
Oprócz samej kolorystyki, niezbędne jest stosowanie oznaczeń literowych, takich jak L, N oraz PE, co pozwala uniknąć pomyłek w trakcie prac montażowych czy serwisowych. Ujednolicenie tych standardów sprawia, że każda instalacja staje się przewidywalna, a ryzyko awarii wynikających z błędnego podłączenia urządzeń niskiego napięcia drastycznie spada. Profesjonalnie wykonana sieć elektryczna zawsze uwzględnia te normy, co jest bezpośrednią gwarancją jej niezawodności i długiej żywotności.
