Jakie są kolory przewodów elektrycznych w instalacjach?
Kolory przewodów elektrycznych odgrywają kluczową rolę w każdej instalacji. Ułatwiają one rozpoznawanie poszczególnych przewodów, co znacząco podnosi poziom bezpieczeństwa ich użytkowania. Na przykład:
- przewód fazowy (L) może mieć barwy brązową, czarną lub szaro,
- przewód neutralny (N) jest najczęściej niebieski i pełni funkcję odprowadzania prądu,
- przewód ochronny (PE) charakteryzuje się żółto-zielonym kolorem i ma na celu ochronę przed porażeniem elektrycznym,
- w instalacjach prądu stałego przewód dodatni zazwyczaj jest czerwony,
- przewód ujemny zazwyczaj występuje w kolorach czarnym lub niebieskim.
W obwodach trójfazowych odpowiednia kolorystyka i oznaczenia mają ogromne znaczenie dla zapewnienia bezpieczeństwa oraz prawidłowego funkcjonowania systemów elektrycznych. Dzięki różnorodnym kolorom technicy oraz elektrycy zyskują możliwość szybkiej identyfikacji przewodów i ich przeznaczenia. To znacząco redukuje ryzyko popełnienia błędów podczas instalacji czy napraw. Dlatego wiedza na temat kolorów przewodów jest niezbędna osobom pracującym w branży elektrycznej. Umożliwia to zagwarantowanie, że wykonane instalacje są zgodne z aktualnymi standardami, co wpływa na ich bezpieczeństwo oraz sprawność działania. Niewłaściwe rozpoznanie lub zamiana kolorów przewodów może prowadzić do poważnych konsekwencji, w tym ryzyka porażenia prądem elektrycznym czy uszkodzenia sprzętu.
Jakie są zasady oznaczania przewodów zgodne z normą IEC 60446?
Zasady dotyczące oznaczania przewodów według normy IEC 60446 są niezwykle istotne dla bezpieczeństwa instalacji elektrycznych. Ta norma precyzuje, jak należy identyfikować żyły przewodów przy użyciu określonych kolorów izolacji. Na przykład:
- przewód neutralny (N) powinien być w kolorze niebieskim,
- przewód ochronny (PE) jest oznaczony żółto-zielonym kolorem,
- co ma na celu zapewnienie ochrony przed porażeniem elektrycznym.
Takie standardowe oznaczenia nie tylko wspierają pracę specjalistów, ale również znacząco podnoszą bezpieczeństwo całych instalacji. Dzięki ustalonym kolorom technicy mogą z łatwością zidentyfikować różne rodzaje przewodów: fazowe, neutralne oraz ochronne. Przestrzeganie normy IEC 60446 ogranicza ryzyko popełnienia błędów w trakcie instalacji i konserwacji systemów elektrycznych. To dbanie o zgodność z zasadami ma kluczowe znaczenie dla pewności, że wszystkie instalacje spełniają wymogi bezpieczeństwa i wydajności. Właściwe oznaczenie przewodów jest zatem nie tylko ważne dla zapewnienia bezpieczeństwa, ale również dla prawidłowego funkcjonowania całego systemu elektrycznego.
Jak norma PN-HD 308 S2 wpływa na oznaczanie przewodów?
Norma PN-HD 308 S2:2007 ustala zasady dotyczące oznaczania przewodów fazowych, co ma kluczowe znaczenie dla prawidłowej identyfikacji żył w instalacjach elektrycznych. Zgodnie z tą regulacją, przewód fazowy:
- L1 jest oznaczony kolorem brązowym,
- L2 oznaczono kolorem czarnym,
- L3 przypisano kolor szary.
Dzięki tym wytycznym, a także ich jednolitemu zastosowaniu, proces montażu, konserwacji oraz naprawy staje się znacznie prostszy. Wprowadzenie normy PN-HD 308 S2 zwiększa bezpieczeństwo użytkowania systemów elektrycznych, gdyż precyzyjne oznaczenia umożliwiają błyskawiczne zidentyfikowanie przewodów fazowych. Takie podejście znacząco minimalizuje ryzyko pomyłek w trakcie prac instalacyjnych. Specjaliści, tacy jak technicy i elektrycy, mogą łatwo rozpoznawać różne przewody, co pomaga uniknąć błędów, które mogą prowadzić do poważnych awarii lub niebezpieczeństw, jak porażenie prądem. Norma ta harmonizuje praktyki w branży elektrycznej, co ma istotne znaczenie w kontekście międzynarodowych standardów. Umożliwia realizację projektów w różnych krajach według spójnych zasad, a tym samym podnosi jakość oraz bezpieczeństwo instalacji. Dostosowanie się do normy PN-HD 308 S2 przyczynia się do poprawnej identyfikacji żył przewodów oraz eliminuje problemy związane z błędnym oznaczeniem kolorów, co w efekcie zwiększa niezawodność systemów elektrycznych.

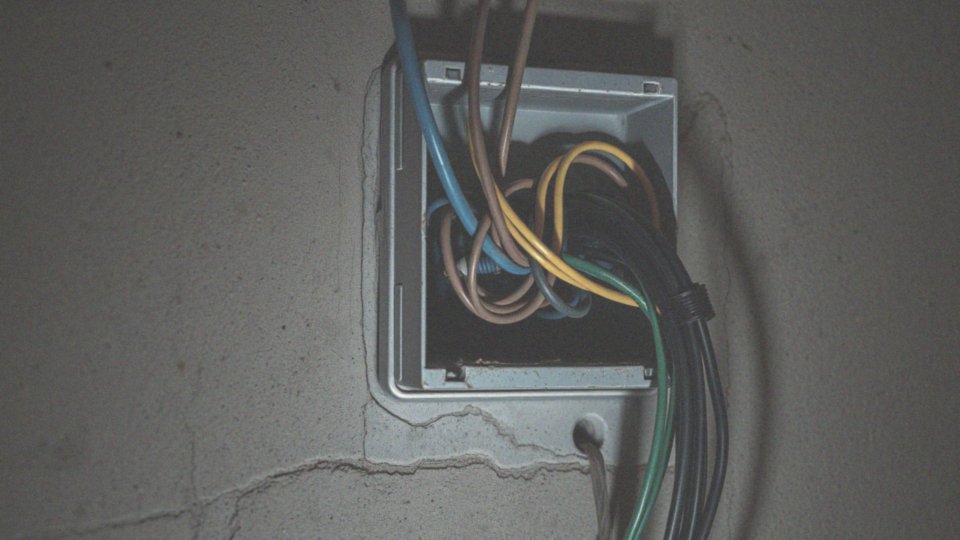

Jakie zagrożenia niesie niewłaściwe oznaczenie kolorów przewodów?
Nieprawidłowe oznaczenie kolorów przewodów w instalacjach elektrycznych może stwarzać poważne zagrożenia dla bezpieczeństwa. Głównym ryzykiem jest możliwość porażenia prądem. W sytuacji, gdy przewody są błędnie oznaczone, technicy mogą nieświadomie dotknąć elementów pod napięciem, co może prowadzić do tragicznych wypadków. Kolejnym niebezpieczeństwem jest uszkodzenie urządzeń elektrycznych. Złe połączenia mogą bowiem prowadzić do zwarć oraz przegrzewania, a w efekcie do awarii sprzętu.
Dodatkowo, użytkownicy często napotykają trudności w identyfikacji poszczególnych żył przewodów, co utrudnia konserwację oraz naprawy. Takie problemy mogą prowadzić do błędnych decyzji, a tym samym zwiększać ryzyko wypadków. Ponadto, zgubienie orientacji w oznaczeniach znacząco utrudnia przeprowadzanie inspekcji instalacji.
Brak jednolitych standardów dotyczących oznaczania kolorów sprawia, że nawet doświadczeni elektrycy mogą popełniać błąd, co podważa zaufanie do jakości prac elektrycznych. Dbanie o aktualne standardy i normy w zakresie oznaczeń przewodów jest niezwykle istotne. Dzięki temu możliwe jest zapewnienie bezpieczeństwa oraz prawidłowego działania instalacji elektrycznych. Skupienie się na tych aspektach ma kluczowe znaczenie dla ochrony zarówno ludzi, jak i mienia.

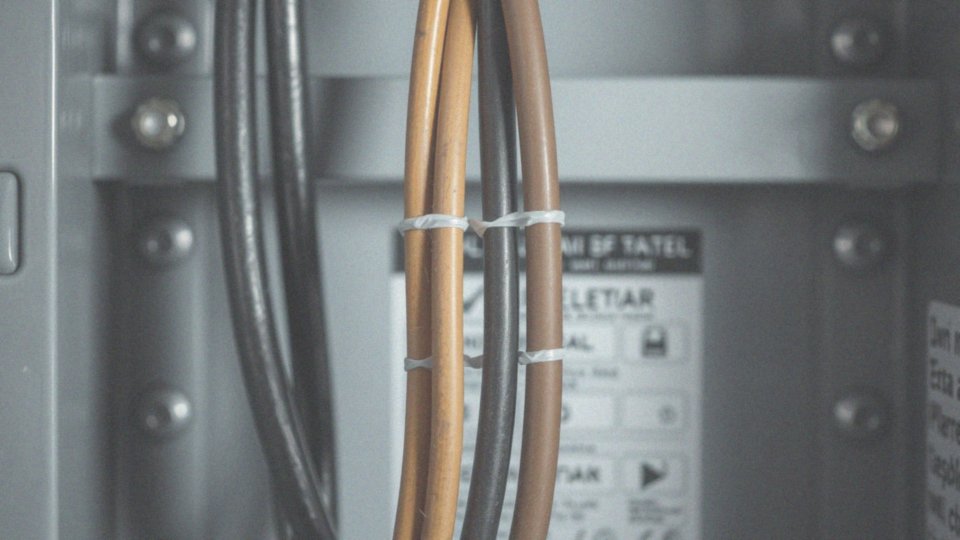

Co oznaczają kolory przewodów fazowych?
Kolory przewodów fazowych mają istotne znaczenie w identyfikacji różnych faz w instalacjach elektrycznych. W standardowych układach trójfazowych przewody są zazwyczaj oznaczane, gdzie:
- L1 to brązowy,
- L2 czarny,
- L3 szary.
Takie oznaczenia ułatwiają szybkie rozpoznawanie poszczególnych faz, co jest kluczowe dla bezpieczeństwa oraz efektywności działania systemów elektrycznych. Z kolei w instalacjach jednofazowych często spotyka się przewód fazowy w kolorze brązowym lub czarnym, co sprzyja zgodności z obowiązującymi normami i ułatwia prace instalacyjne. Odpowiednie stosowanie kolorów fazowych ma również znaczenie dla poprawnego funkcjonowania urządzeń elektrycznych i redukcji ryzyka pomyłek podczas serwisowania.
Z tego powodu, dbanie o właściwe oznaczenie kolorów przewodów jest kluczowe, aby zapobiegać zagrożeniom, takim jak:
- porażenie prądem,
- uszkodzenie sprzętu na skutek niewłaściwego podłączenia.
Wiedza o zasadach dotyczących kolorystyki przewodów fazowych jest więc niezbędna dla każdego profesjonalisty w dziedzinie elektryki.
Jakie kolory przewodów fazowych stosowane są w instalacjach trójfazowych?
W instalacjach trójfazowych wykorzystuje się trzy różne kolory przewodów fazowych, co znacznie ułatwia ich identyfikację i podnosi poziom bezpieczeństwa. Zgodnie z normą PN-HD 308 S2:2007, przypisano następujące kolory:
- brązowy dla L1,
- czarny dla L2,
- szary dla L3.
Takie rozróżnienie pozwala technikom i elektrykom szybko odróżnić poszczególne fazy, co jest kluczowe podczas prawidłowego podłączania urządzeń elektrycznych. Odpowiednie oznaczenie przewodów nie tylko sprzyja ich identyfikacji, ale także ma znaczący wpływ na bezpieczeństwo całego systemu.
Błędne podłączenia, wynikające z zamiany kolorów, mogą prowadzić do awarii, porażenia prądem, a w skrajnych przypadkach nawet do uszkodzenia sprzętu. Dlatego stosowanie jednolitych kolorów w instalacjach trójfazowych jest wręcz niezbędne, aby minimalizować ryzyko błędów oraz zapewniać zgodność z międzynarodowymi standardami.
Dzięki temu systemowi kolorów każdy przewód fazowy jest łatwy do zidentyfikowania, co znacząco podnosi bezpieczeństwo oraz efektywność instalacji elektrycznych. Przestrzeganie zasad przydzielania kolorów, zgodnych z normami, zapewnia nie tylko właściwe projektowanie, ale również skuteczną konserwację tych instalacji, co w efekcie przekłada się na lepszą jakość pracy w branży elektrycznej.

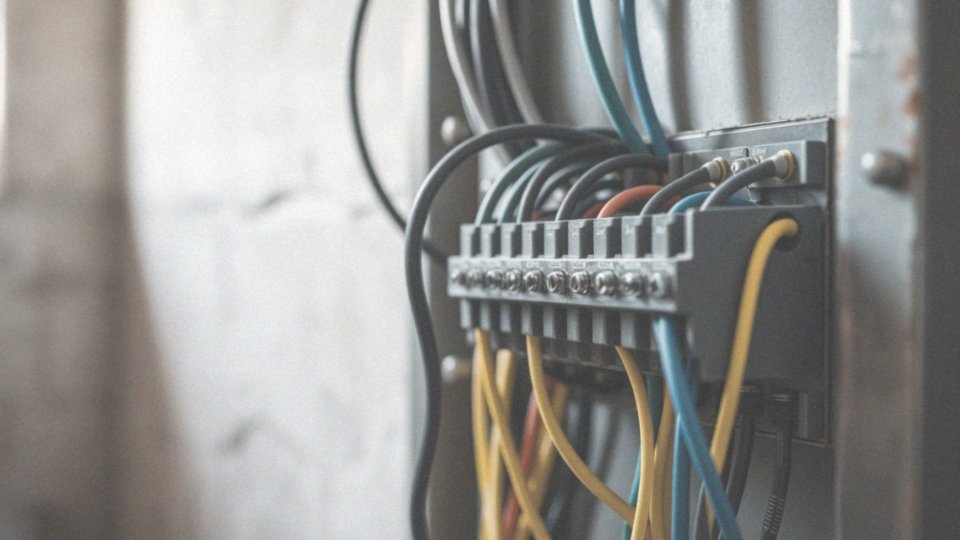

Jakie istnieją przewody stosowane w instalacjach trójfazowych?
W instalacjach trójfazowych standardowo stosuje się pięciożyłowe przewody, takie jak YDY. Te kable składają się z:
- trzech przewodów fazowych (oznaczonych jako L1, L2, L3),
- jednego neutralnego (N),
- przewodu ochronnego (PE).
Każdy z nich odgrywa istotną rolę w zasilaniu różnych urządzeń elektrycznych i zadbaniu o bezpieczeństwo użytkowników. Przewody fazowe, wyróżniające się brązowym, czarnym i szarym kolorem, zapewniają dostawę energii, natomiast przewód neutralny, przeważnie w kolorze niebieskim, odpowiada za odprowadzanie prądu. Z kolei przewód ochronny, o barwie żółto-zielonej, ma za zadanie chronić przed porażeniem prądem.
Użycie pięciożyłowych przewodów umożliwia równomierne rozłożenie obciążenia w systemie trójfazowym, co przyczynia się do większej efektywności i stabilności zasilania. Jednakże, nieprawidłowe podłączenia, takie jak pomylenie kolorów przewodów, mogą prowadzić do poważnych konsekwencji, w tym uszkodzeń urządzeń lub zagrożeń związanych z porażeniem prądem. Dlatego tak istotne jest, aby ściśle przestrzegać norm dotyczących oznaczania przewodów, co jest kluczowe dla bezpieczeństwa każdej instalacji trójfazowej.
Jaką rolę pełni kolejność faz w instalacjach elektrycznych?
Kolejność faz w systemach elektrycznych, zwłaszcza w układach trójfazowych, odgrywa niezwykle istotną rolę. Odpowiednia sekwencja fazowa gwarantuje optymalne działanie silników trójfazowych. Jakiekolwiek zmiany w tym zakresie mogą prowadzić do poważnych problemów oraz uszkodzeń sprzętu, co ma istotny wpływ na efektywność oraz bezpieczeństwo całej instalacji.
- Gdy kolejność faz jest nieprawidłowa, moc silników może się zmniejszyć,
- niektóre z nich mogą zacząć pracować w odwrotną stronę,
- dochodzi do nadmiernego zużycia energii.
- skrócenie żywotności urządzeń,
- przegrzewanie silników w skrajnych przypadkach może prowadzić do ich całkowitego uszkodzenia.
Aby uniknąć takich komplikacji, stosuje się różnorodne metody ochrony. Na przykład, czujniki kolejności faz mają za zadanie monitorować tę sekwencję i automatycznie odłączać zasilanie w przypadku wykrycia błędu w podłączeniu. Dzięki temu, użytkownicy mogą cieszyć się większym bezpieczeństwem, a koszty napraw są znacząco redukowane. Przestrzeganie zasad dotyczących kolejności faz jest zatem kluczowe dla bezpiecznego użytkowania instalacji elektrycznych oraz prawidłowego funkcjonowania podłączonych urządzeń. Rzetelne przestrzeganie tych zasad przyczynia się do zwiększenia niezawodności systemów elektrycznych, co ma kluczowe znaczenie dla ich długotrwałej eksploatacji.
Jakie problemy mogą pojawić się przy nieprawidłowej kolejności faz?
Niepoprawna kolejność faz w instalacjach trójfazowych może prowadzić do wielu poważnych kłopotów. Na przykład:
- silniki mogą zacząć działać w odwrotnym kierunku,
- taki stan rzeczy zwiększa ryzyko uszkodzenia sprzętu,
- niewłaściwa sekwencja faz prowadzi do przegrzewania się silników,
- przegrzewanie znacząco skraca ich żywotność,
- błędna kolejność faz powoduje nierównomierny rozkład mocy,
- zmiana struktury faz wpływa na stabilność napięcia.
Aby zminimalizować ryzyko wystąpienia tych problemów, warto zainwestować w testery kolejności faz. Narzędzia te pozwalają na szybkie wykrywanie błędów w podłączeniu, co znacznie poprawia jakość oraz niezawodność systemów elektrycznych. Prawidłowe ustawienie faz ma kluczowe znaczenie dla bezpieczeństwa oraz efektywności instalacji trójfazowych.
Jak zanik fazy może wpłynąć na działanie instalacji elektrycznej?
Utrata jednej z faz w instalacji trójfazowej ma duży wpływ na prawidłowe funkcjonowanie systemu elektrycznego. Tego rodzaju incydent może prowadzić do:
- przegrzewania się silników,
- zmniejszonej mocy silników,
- całkowitego zatrzymania działania silników,
- mechanicznych uszkodzeń, takich jak zatarcie wirników,
- awarii sprzętu elektrycznego.
W momencie, gdy jedna faza zanika, napięcie w pozostałych spada, co prowadzi do niestabilności w pracy urządzeń elektrycznych. Niska jakość energii elektrycznej negatywnie wpływa na stabilność całego systemu energetycznego oraz obniża efektywność instalacji. Całkowite zaniki fazy mogą doprowadzić do poważnych uszkodzeń całej instalacji. Dlatego niezwykle ważne jest monitorowanie stanu faz oraz wdrażanie odpowiednich zabezpieczeń, takich jak czujniki kolejności faz, co jest istotne dla zapewnienia stabilności i bezpieczeństwa systemów elektrycznych. Inwestowanie w takie rozwiązania przyczynia się do wydłużenia żywotności urządzeń oraz obniża ryzyko awarii.
Co to jest czujnik kolejności faz i jak działa?
Czujnik kolejności faz to kluczowe urządzenie w systemach trójfazowych, odpowiedzialne za kontrolowanie właściwej sekwencji połączeń faz. Jego działanie opiera się na analizie napięcia oraz prądu w każdej z faz, co pozwala na szybkie wykrywanie potencjalnych błędów mogących prowadzić do uszkodzenia silników trójfazowych. Gdy czujnik zidentyfikuje niewłaściwą kolejność, automatycznie odłącza zasilanie, co skutecznie zapobiega poważnym awariom.
Współczesne instalacje elektryczne coraz częściej korzystają z takich czujników, co znacząco zwiększa bezpieczeństwo ich użytkowników. Dzięki temu technicy i elektrycy mogą być pewni, że system działa zgodnie z obowiązującymi normami, co ogranicza ryzyko awarii i poprawia efektywność energetyczną całej instalacji.
Tego typu zabezpieczenia są nie tylko opłacalne, ale również kluczowe dla prawidłowego funkcjonowania urządzeń w wymagających warunkach. Na przykład, zanik jednej z faz, kiedy przestaje ona dostarczać energię, może powodować przegrzewanie się silników i ich uszkodzenia. To dodatkowo podkreśla, jak istotne jest monitorowanie sekwencji faz w systemie.
Jakie ma znaczenie prawidłowe podłączenie przewodów fazowych?
Prawidłowe podłączenie przewodów fazowych odgrywa niezwykle ważną rolę w zapewnieniu efektywności oraz bezpieczeństwa instalacji elektrycznych. Te elementy, takie jak:
- brązowy,
- czarny,
- szary,
pełnią funkcję zasilania urządzeń. Właściwe ich zestawienie znacznie obniża ryzyko awarii, co chroni zarówno sprzęt, jak i ludzi przed niebezpieczeństwem porażenia prądem. Niepoprawne połączenia mogą skutkować poważnymi problemami, takimi jak niewłaściwe działanie urządzeń, a w najcięższych przypadkach – pożar. Przewody fazowe odgrywają także istotną rolę w równomiernym rozkładzie obciążenia w systemach trójfazowych, co przekłada się na ich stabilność i efektywność. Zgodnie z aktualnymi normami, odpowiednia sekwencja podłączenia faz ma kluczowe znaczenie dla działania silników trójfazowych. Dzięki właściwej kolejności można uniknąć kłopotów, takich jak nieprawidłowe obroty czy przegrzewanie. Dlatego tak istotne jest, aby każda instalacja elektryczna była realizowana zgodnie z normami. Technicy oraz elektrycy muszą być świadomi, jak ważne jest prawidłowe podłączenie przewodów fazowych, gdyż to właśnie ono stanowi fundament bezpieczeństwa użytkowania instalacji.
Jakie są kluczowe aspekty sysytemu zasilania odbiorników energii elektrycznej?
System zasilania urządzeń elektrycznych ma ogromne znaczenie dla prawidłowego działania wszelkich instalacji. Ważnym aspektem jest zapewnienie, że napięcie dostarczane do odbiorników odpowiada zaprojektowanym wartościom, a prąd jest dostosowany do wymagań zasilanych sprzętów. Stabilność energii jest kluczowa dla ich bezawaryjnej pracy. Kiedy występują zakłócenia w dostawie energii, użytkownicy mogą zauważyć:
- migotanie świateł,
- nagłe wyłączenia sprzętu.
To można uznać za frustrujące. Nie można zapominać o ochronie przed przeciążeniami i zwarciami, które w znaczący sposób wpływają na bezpieczeństwo zarówno użytkowników, jak i urządzeń. Efektywne systemy zasilania powinny wykorzystywać takie elementy, jak:
- wyłączniki różnicowoprądowe,
- zabezpieczenia nadprądowe,
- przewody o odpowiednich średnicach.
Te elementy automatycznie przerywają dostawę prądu w razie awarii. W instalacjach trójfazowych należy dbać o właściwą kolejność faz (L1, L2, L3), ponieważ ich niewłaściwe ustawienie może skutkować:
- przegrzewaniem silników,
- szybszym zużyciem,
- zwiększonym ryzykiem awarii.
Dlatego przestrzeganie norm oraz stosowanie odpowiednich zabezpieczeń w nowoczesnych systemach zasilających jest absolutnie kluczowe. Te różnorodne elementy współdziałają, tworząc efektywne i bezpieczne zasilanie dla urządzeń elektrycznych.
