Co oznacza dopisek „żo” w oznaczeniu kabla?
Skrót „żo” w specyfikacji przewodów to sygnał, że mamy do czynienia z żyłą ochronną, pełniącą w układzie funkcję przewodu PE. Najłatwiej rozpoznasz ją po charakterystycznej żółto-zielonej izolacji. Jej obecność jest kluczowa dla ochrony przeciwporażeniowej w instalacjach niskiego napięcia o zakresie 0,6/1 kV.
Dzięki takiemu standardowemu oznaczeniu fachowcy błyskawicznie identyfikują właściwe żyły, co jest szczególnie istotne w pracy z popularnymi przewodami typu:
- YDYżo,
- YDYp.
Stosowanie uziemienia ochronnego to dziś nie tylko dobra praktyka, ale przede wszystkim wymóg bezpieczeństwa w każdej nowoczesnej instalacji zasilającej urządzenia elektryczne.
Jakie zastosowania ma kabel żo?
Bezpieczeństwo zasilania instalacji niskiego napięcia w naszych domach i biurach zależy przede wszystkim od prawidłowego wykorzystania przewodów z żyłą ochronną. Montuje się je na stałe, ukrywając pod tynkiem lub prowadząc w specjalnych kanałach kablowych, co sprawdza się zarówno w suchych wnętrzach, jak i tych narażonych na wilgoć.
W takich sytuacjach najczęściej sięgamy po sprawdzone warianty:
- YDY,
- YDYp z żyłą żółto-zieloną.
Gdy potrzebujemy wyprowadzić zasilanie na zewnątrz budynku, warto postawić na kable energetyczne typu YKY. Ich konstrukcja wykazuje dużą odporność na szkodliwe promieniowanie UV oraz zmienne warunki atmosferyczne. Wybrane modele z tej serii można bezpiecznie układać:
- bezpośrednio w gruncie,
- na instalacjach napowietrznych.
Obecność żyły PE czyni te rozwiązania niezwykle wszechstronnymi, zapewniając skuteczną ochronę przeciwporażeniową w systemach, które wymagają solidnego uziemienia urządzeń.

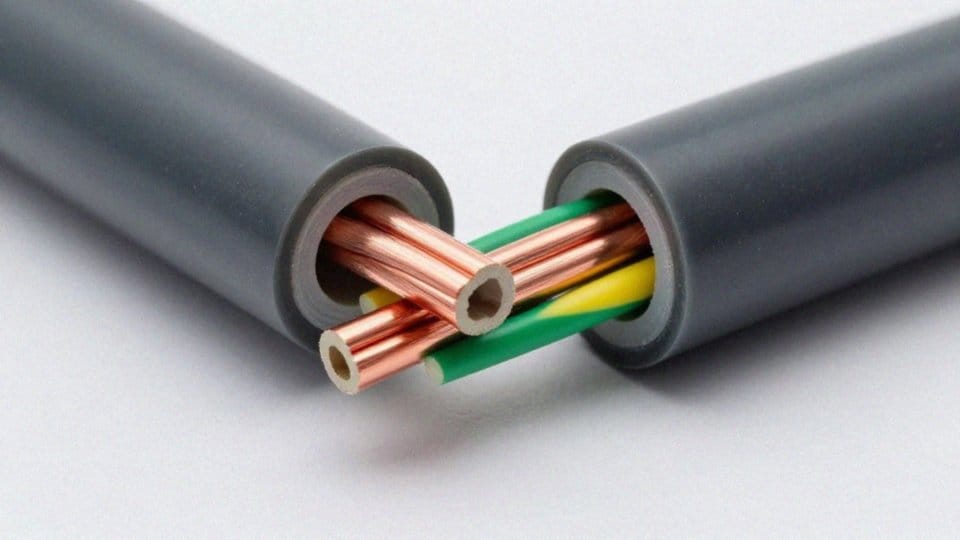

Z czego zbudowany jest kabel żo?
Przewody z żyłą ochronną opierają się na rdzeniach wykonanych z miedzi lub aluminium, które dla bezpieczeństwa otoczono warstwami izolacji. Zależnie od przeznaczenia, zgodnie z normą PN-EN 60228:2007, stosuje się przewody:
- sztywne klasy 1,
- bardziej elastyczne linki klasy 2.
Typowa konstrukcja takiego kabla obejmuje miedziane żyły robocze oraz trwałą izolację polwinitową (PVC). Całość spina zewnętrzna powłoka ochronna, a kluczowym elementem jest zielono-żółty przewód uziemiający, gwarantujący bezpieczną pracę instalacji. W bardziej wymagających środowiskach, na przykład przy układaniu kabli typu YKY w ziemi, stosuje się:
- wzmocnienia mechaniczne,
- ekrany zabezpieczające przed wilgocią,
- ekrany zabezpieczające przed promieniowaniem UV.
Komponenty te przygotowano do pracy przy napięciu znamionowym 0,6/1 kV lub 450/750 V. Maksymalna temperatura pracy żył wynosi zazwyczaj 70°C, co pozwala izolacji PVC skutecznie zachować swoje właściwości w typowych warunkach eksploatacyjnych.
Jak dobrać przekrój i liczbę żył kabla żo?
Właściwy dobór liczby żył i przekroju przewodów to kwestia kluczowa dla bezpieczeństwa oraz wydajności każdego obwodu. Punktem wyjścia jest zawsze analiza parametrów odbiorników, która pozwala precyzyjnie wyliczyć prąd znamionowy. W standardowych układach jednofazowych z uziemieniem wykorzystuje się kable trzyłowe, natomiast w systemach trójfazowych zazwyczaj sięgamy po wersje cztero- lub pięciożyłowe.
Podczas planowania trasy kablowej zawsze kierujemy się wytycznymi normy PN-EN 60228:2007. W typowych gniazdkach instalatorzy najczęściej montują przewody o przekroju 2,5 mm², podczas gdy do zasilania oświetlenia z powodzeniem wystarcza przewód YDYp 3×1,5 mm². Jeśli jednak w grę wchodzą wymagające urządzenia, jak silniki elektryczne, musimy zwiększyć przekrój żył klasy 1 lub 2, co skutecznie zapobiega przegrzewaniu się izolacji pod wpływem dużego prądu rozruchowego.
Wybór odpowiedniego modelu kabla również nie jest bez znaczenia. Przewody YDY oraz YDYp idealnie sprawdzają się wewnątrz ścian, lecz do zadań w ziemi lub na zewnątrz budynków należy wybrać wytrzymałe kable YKY bądź YAKY. Co więcej, przy dłuższych odcinkach instalacji trzeba pamiętać o sprawdzeniu spadku napięcia – jeśli okaże się on zbyt wysoki, jedynym słusznym rozwiązaniem będzie użycie grubszego przewodu.
Pamiętaj, że bieżąca kontrola obciążalności prądowej w zestawieniu z warunkami otoczenia to najlepsza gwarancja trwałości i bezawaryjności Twojego systemu elektrycznego.
Kiedy wybrać kabel YKY żo zamiast YDYżo?
Wybór między przewodem YDYżo a kablem YKY zależy głównie od miejsca montażu i czynników zewnętrznych, na które instalacja będzie narażona. YDYżo doskonale sprawdza się wewnątrz budynków, gdzie układa się go w tynku lub kanałach, zarówno w suchych, jak i wilgotnych pomieszczeniach. Pamiętaj jednak, że jego polwinitowa izolacja nie jest przystosowana do walki z promieniami UV ani silnym naciskiem, co wyklucza go z użytku na zewnątrz.
Jeśli planujesz instalację w ziemi, jedynym słusznym wyborem jest kabel YKY. Jego solidna konstrukcja gwarantuje pełną szczelność oraz odporność na wilgoć i napór gruntu. Dzięki wysokiej wytrzymałości na promieniowanie słoneczne, kabel ten świetnie radzi sobie również na elewacjach czy innych otwartych przestrzeniach.
W miejscach o podwyższonym ryzyku uszkodzeń mechanicznych warto dodatkowo rozważyć warianty zbrojone, które oferują najwyższy poziom ochrony. Ignorowanie tych różnic może prowadzić do szybkiej degradacji instalacji. Przewód YDYżo w kontakcie z gruntem błyskawicznie traci swoje właściwości, dlatego przy przejściu na zewnątrz budynku przejście na kabel YKY jest niezbędne.
W systemach niskiego napięcia 0,6/1 kV to właśnie on zapewnia niezawodność, utrzymując ciągłość żyły ochronnej nawet w najbardziej wymagających warunkach pracy.
Gdzie nie wolno układać przewodu z żyłą ochronną?
Kable instalacyjne typu YDYżo nie są przystosowane do układania bezpośrednio w ziemi. Standardowa powłoka polwinitowa, w którą są wyposażone, nie zapewnia wystarczającej szczelności, co w kontakcie z gruntem lub wodami podziemnymi prowadzi do szybkiej degradacji izolacji i korozji żył. Materiał ten nie może być również wystawiany na działanie promieni słonecznych, ponieważ brak odporności na promieniowanie UV skutkuje jego przedwczesnym zużyciem.
Jeśli planujesz montaż w trudniejszych warunkach, niezbędne jest zastosowanie dodatkowych zabezpieczeń, takich jak:
- rury osłonowe,
- peszle.
W miejscach, gdzie przewody są narażone na uszkodzenia mechaniczne lub niebezpieczne czynniki chemiczne, typowy osprzęt instalacyjny to często za mało. W takich sytuacjach lepiej sięgnąć po kable zbrojone, które bez trudu sprostają wymagającym warunkom gruntowym. Również na estakadach czy w konstrukcjach podatnych na drgania, przewód YDYżo musi znajdować się w specjalnej osłonie pełniącej funkcję wzmacniającą.
Lekceważenie tych zasad niesie za sobą wysokie ryzyko awarii całego systemu uziemiającego, dlatego w projektach wymagających dużej wytrzymałości technicznej jedynym słusznym rozwiązaniem pozostaje wybór specjalistycznych przewodów opancerzonych.
