Co to jest biegunowość przewodów?
W obwodach prądu stałego kluczowe znaczenie ma odpowiednie przypisanie potencjału dodatniego i ujemnego do konkretnych żył przewodów. Precyzyjne rozróżnienie tych biegunów jest niezbędne dla sprawnego funkcjonowania wszystkich podłączonych odbiorników energii.
W systemach niskonapięciowych najczęściej stosuje się prosty kod kolorystyczny, gdzie:
- czerwony przewód oznacza plus,
- czarny lub niebieski przypisane są do minusa.
Nieco inaczej wygląda sytuacja w instalacjach sieciowych, gdzie obowiązuje norma PN-HD 308 S2:2007. Narzuca ona stosowanie:
- brązowego lub czarnego koloru dla przewodu fazowego,
- niebieskiego dla neutralnego,
- charakterystycznej żółto-zielonej barwy dla ochrony.
Znajomość polaryzacji jest szczególnie istotna przy pracy z komponentami takimi jak kondensatory elektrolityczne, których biegun ujemny jest wyraźnie oznaczony. Każda pomyłka podczas montażu może skończyć się trwałym uszkodzeniem sprzętu, a w skrajnych przypadkach doprowadzić do groźnych zwarć, pożaru czy nawet ryzyka porażenia prądem.
W przypadku popularnych wtyczek zasilających typu barrel, dodatni potencjał zazwyczaj znajduje się na środkowym pinie, podczas gdy zewnętrzna tuleja pełni rolę minusa. Mimo to zawsze najbezpieczniej jest zweryfikować dokumentację techniczną danego urządzenia, aby wyeliminować ryzyko kosztownej awarii.
Jak szybko rozpoznać plus i minus?
Weryfikację biegunowości najlepiej rozpocząć od dokładnych oględzin. Producenci zazwyczaj umieszczają na przewodach czytelne nadruki, symbole plusa i minusa lub kolorowe paski, które ułatwiają identyfikację. W popularnych wtyczkach samochodowych biegun dodatni najczęściej ukrywa się wewnątrz sprężyny stykowej.
Jeśli szukasz bardziej precyzyjnych informacji, zajrzyj do dokumentacji technicznej lub spójrz na tabliczkę znamionową ładowarki. Znajdziesz tam niewielki schemat: kółko z kropką w centrum. Kropka symbolizuje plus, natomiast zewnętrzny pierścień to minus.
Gdy kable są pozbawione oznaczeń, jedynym niezawodnym rozwiązaniem jest użycie multimetru ustawionego na pomiar napięcia stałego. Unikaj domowych sposobów, takich jak „metoda ziemniaka” czy próby elektrolizy. Są one mało precyzyjne i niosą ze sobą ryzyko trwałego uszkodzenia sprzętu. Pamiętaj, że tylko bezpośredni pomiar profesjonalnym przyrządem daje stuprocentową pewność co do poprawnego układu końcówek.
Gdzie szukać oznaczeń na kablu?
Oznaczenia kabli zazwyczaj nadrukowane są bezpośrednio na izolacji. Producenci stosują w tym celu zarówno czytelne napisy, jak i symbole polaryzacji, na przykład znaki plusa i minusa. Warto wiedzieć, że w przypadku przewodów typu YDYp czy okrągłych YDY, kluczowa bywa faktura zewnętrznej powłoki, na której często znajdziesz drobne wytłoczenia lub charakterystyczne prążki. Zazwyczaj to właśnie żyła z paskiem wskazuje na biegun dodatni.
Jeśli jednak zewnętrzne symbole są niewyraźne lub wytarte, warto zajrzeć do wnętrza urządzenia. Spojrzenie na kondensator elektrolityczny przy wyjściu zasilacza niemal zawsze rozwieje wątpliwości, gdyż posiada on wyraźne oznaczenie minusa. Dzięki temu łatwo dopasujesz właściwy potencjał do odpowiedniej żyły.
W razie jakichkolwiek niejasności, najbezpieczniej jest sięgnąć po dołączoną do sprzętu dokumentację lub sprawdzić etykiety techniczne na obudowie zasilacza, co pozwala całkowicie wyeliminować ryzyko pomyłki przy interpretacji wizualnych oznaczeń.

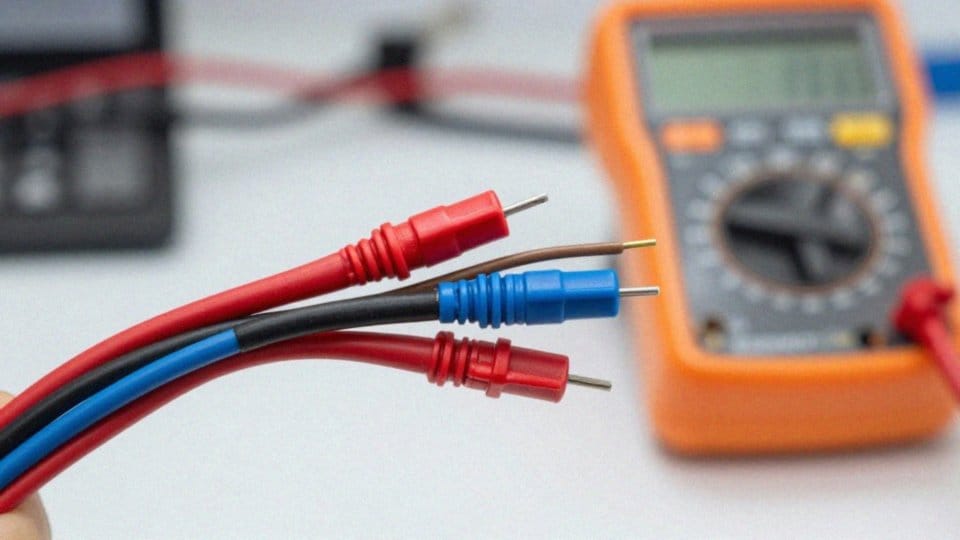

Czy kolor przewodu wskazuje polaryzację?
Kolor izolacji przewodu bywa pomocną wskazówką, ale rzadko stanowi gwarancję poprawnej identyfikacji polaryzacji. W typowych zasilaczach prądu stałego przyjęło się, że:
- czerwień oznacza plus,
- czernie lub błękit przypisane są biegunowi ujemnemu.
Niżej przedstawione informacje dotyczą instalacji elektrycznych zgodnych z normą PN-HD 308 S2:2007:
- brązowy lub czarny przewód to faza,
- niebieski pełni rolę neutralną,
- żółto-zielony to klasyczne uziemienie ochronne.
Poleganie wyłącznie na barwach przy nieznanym sprzęcie jest ryzykowne i często prowadzi do kosztownych pomyłek. Traktuj zatem kolory jedynie jako wstępną sugestię, a nie pewnik. Jeśli masz jakiekolwiek wątpliwości, sięgnij po dokumentację techniczną urządzenia lub po prostu użyj multimetru. Pomiar napięcia to najpewniejszy sposób, by uniknąć błędów i mieć całkowitą pewność co do biegunowości.
Która część wtyczki zasilacza jest plusem?
W popularnych wtykach typu barrel, spotykanych niemal w każdym sprzęcie elektronicznym, dodatni biegun zazwyczaj zajmuje wewnętrzny pin, podczas gdy zewnętrzna tuleja odpowiada za minus. Nieco inaczej rozwiązano to w standardowych wtyczkach samochodowych – tam plus znajduje się na sprężynującej końcówce, a za masę służy metalowa obudowa.
Ze względu na istnienie urządzeń o odwrotnej polaryzacji, zawsze warto rzucić okiem na symbol nadrukowany na zasilaczu. Graficzny schemat wtyku błyskawicznie wyjaśnia, co kryje się pod oznaczeniami środka. Jeśli jednak obudowa nie posiada takiej wskazówki, jedyną pewną drogą jest lektura dokumentacji technicznej.
Gdy wciąż masz wątpliwości, najlepiej sięgnąć po multimetr. Wystarczy przełączyć go na zakres napięcia stałego i przyłożyć czerwoną sondę do środkowego pinu, a czarną do zewnętrznej obudowy. Jeśli odczyt na ekranie jest dodatni, masz pewność, że wewnątrz płynie plus. Pamiętaj o tej procedurze, ponieważ pomyłka w polaryzacji to najprostsza droga do trwałego uszkodzenia delikatnej elektroniki.
Jak sprawdzić polaryzację multimetrem?
Aby sprawdzić polaryzację za pomocą multimetru, zacznij od ustawienia go na pomiar napięcia stałego (DC). Pamiętaj, by wybrać zakres wyższy od spodziewanego napięcia – dla typowych zasilaczy 12V idealnie sprawdzi się ustawienie 20V.
Czerwoną sondę wepnij do gniazda oznaczonego jako V+, natomiast czarną umieść w porcie COM. Przykładając końcówki do przewodów, wystarczy obserwować wyświetlacz. Jeśli wynik jest dodatni, Twoja czerwona sonda wskazuje przewód z plusem. Gdy na ekranie pojawi się wartość ujemna, oznacza to, że przewody są zamienione miejscami.
W przypadku popularnych wtyków typu barrel, wetknij czerwoną sondę do środka gniazda, a czarną dotknij metalowej obudowy na zewnątrz. Brak znaku minus przy wyniku jednoznacznie potwierdza, że to wnętrze wtyczki jest biegunem dodatnim.
Jeśli na kablach brakuje oznaczeń, możesz również zweryfikować połączenia za pomocą:
- testera ciągłości obwodu,
- mierząc rezystancję.
Pamiętaj jednak, że te czynności wykonuje się zawsze na wyłączonym zasilaniu. Bezpieczeństwo jest kluczowe, więc podczas prac pod napięciem unikaj dotykania nieizolowanych elementów. Używanie cyfrowego miernika to najpewniejszy sposób, by chronić siebie oraz sprzęt przed skutkami błędnego podłączenia.
Jak zabezpieczyć się przed błędnym podłączeniem?
Skuteczne zabezpieczenie elektroniki przed skutkami błędnego podłączenia wymaga połączenia odpowiedniej wiedzy technicznej z przemyślanymi rozwiązaniami fizycznymi. Wszystko zaczyna się od lektury dokumentacji urządzenia – to właśnie tam znajdziesz kluczowe parametry, takie jak:
- dopuszczalne napięcie,
- wymagana polaryzacja.
Pamiętaj, aby wszelkie prace lutownicze czy zaciskanie końcówek wykonywać wyłącznie przy całkowicie odłączonym zasilaniu. Warto zadbać o czytelność instalacji, stosując trwałe oznaczenia przewodów. Kolorowe koszulki termokurczliwe lub specjalistyczne markery pozwolą Ci szybko uporządkować okablowanie. Najlepiej przyjąć czytelny standard, w którym czerwień niezmiennie oznacza plus, a czerń minus – takie podejście znacząco ułatwia przyszłe prace serwisowe. Jeśli jednak korzystasz z przewodów o tej samej barwie, przed ostatecznym połączeniem koniecznie sprawdź je multimetrem, aby mieć pewność co do biegunowości.
Na wypadek pomyłki warto wyposażyć układ w dodatkowe zabezpieczenia. Bezpieczniki skutecznie odetną zasilanie w razie zwarcia, natomiast diody prostownicze lub typu Schottky stanowią niezawodną barierę przed odwrotną polaryzacją. Przed pierwszym uruchomieniem sprzętu warto także użyć testera ciągłości obwodu, co pozwoli upewnić się, że wszystko jest podłączone zgodnie z planem.
Pamiętaj, że przypadkowe zamiany przewodów mogą zakończyć się tragicznie – prowadzą do kosztownych uszkodzeń elektroniki, a w skrajnych przypadkach stwarzają ryzyko pożaru lub porażenia prądem. Metoda prób i błędów to najprostsza droga do awarii, dlatego jeśli cokolwiek budzi Twoje wątpliwości, lepiej skonsultuj się z doświadczonym elektrykiem lub autoryzowanym serwisem. Rzetelne pomiary i trzymanie się wytycznych producenta to najlepsza inwestycja w trwałość i bezpieczeństwo Twoich urządzeń.
