Co oznacza skrót YAKXS?
Skrót YAKXS kryje w sobie oznaczenie aluminiowych kabli elektroenergetycznych niskiego napięcia, stworzonych z myślą o instalacjach stacjonarnych. Każdy człon tego symbolu niesie konkretną informację techniczną:
- Y wskazuje na polwinitową izolację,
- A jasno mówi o aluminiowym materiale żył,
- K odnosi się do wielożyłowej konstrukcji,
- X dotyczy wytrzymałej izolacji z polietylenu usieciowanego, znanego jako XLPE,
- S świadczy o powłoce zewnętrznej dostosowanej do trwałych montaży.
Przewody te standardowo pracują przy napięciu znamionowym 0,6/1 kV. Zgodnie z wytycznymi normy PN-EN 60228, pełne oznaczenie danego modelu zawiera również informacje o liczbie żył i ich przekroju, wyrażonym w milimetrach kwadratowych. Taka standaryzacja znacząco ułatwia dobór odpowiedniego przewodu do konkretnej instalacji. Dzięki zastosowaniu wspomnianej już izolacji XLPE, kable te wyróżniają się wysoką odpornością termiczną oraz doskonałymi parametrami elektrycznymi podczas dystrybucji energii.

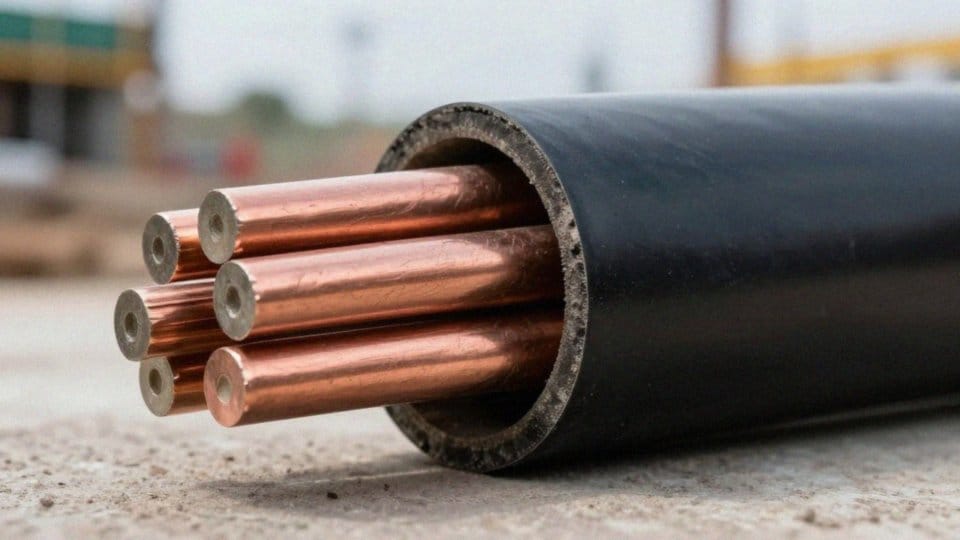

Do czego służy kabel YAKXS?
Kable elektroenergetyczne typu YAKXS stanowią fundament systemów niskiego napięcia (0,6/1 kV), odpowiadając za sprawne przesyłanie i rozdział energii. Ich wszechstronność pozwala na montaż:
- wewnątrz obiektów,
- na otwartych przestrzeniach,
- bezpośrednio w ziemi, pod warunkiem zachowania odpowiedniej ochrony przed warunkami atmosferycznymi.
Znalazły one szerokie zastosowanie w zasilaniu instalacji siłowych oraz zaawansowanych maszyn przemysłowych. Często tworzą główne linie przesyłowe w budownictwie mieszkaniowym i komercyjnym, łącząc transformatory z rozdzielnicami czy zasilając rozległe sieci oświetleniowe, w tym latarnie uliczne. Dzięki zaawansowanej izolacji XLPE, przewody te bez przeszkód można układać w kanałach technicznych lub zakopywać w gruncie. Wybór odpowiedniej konstrukcji zależy od przeznaczenia:
- warianty cztero- i pięciożyłowe idealnie sprawdzają się w rozdzielczych instalacjach trójfazowych,
- jednożyłowe przekroje o większej średnicy doskonale radzą sobie jako główne przewody fazowe w wymagających środowiskach.
Niezależnie od konfiguracji, wysoka wytrzymałość mechaniczna oraz odporność na promieniowanie UV i skrajne temperatury czynią te kable trwałym i pewnym rozwiązaniem w każdej stałej instalacji.
Z czego zbudowany jest kabel YAKXS?
| Cecha/Właściwość | Opis | Korzyść/Kontekst |
|---|---|---|
| Żyły | Aluminiowe | Odpowiednia wytrzymałość mechaniczna |
| Izolacja | XLPE | Dobre właściwości izolacyjne, ochrona przed porażeniem prądem |
| Odporność na UV | Tak | Możliwość stosowania na zewnątrz |
| Odporność na korozję | Tak | Dłuższa żywotność kabla |
| Zakres temperatur | Do -50°C | Szerokie zastosowanie w różnych warunkach klimatycznych |
| Odporność na ogień | Tak (norma EN 60332-1-2) | Zwiększone bezpieczeństwo (dla YAKXS 5×50) |
Sercem kabla YAKXS są aluminiowe żyły, które w zależności od potrzeb występują w wersji:
- okrągłej,
- wielodrutowej.
Żyły te w pełni odpowiadają normie PN-EN 60228. Jako izolację wykorzystano polietylen usieciowany (XLPE), ceniony za doskonałą stabilność dielektryczną oraz wyjątkową trwałość w starciu z upływem czasu i agresywnymi chemikaliami. Producent zadbał również o ekologię, eliminując z procesu wytwarzania toksyny typu kadm czy silikon, co potwierdza pełna zgodność z rygorystycznymi dyrektywami RoHS oraz REACH.
Zewnętrzna powłoka z polwinitu (PVC) stanowi solidną barierę chroniącą strukturę przed uszkodzeniami mechanicznymi. Ofertę uzupełniają specjalistyczne warianty:
- samogasnące,
- bezhalogenowe,
dostosowane do wymagań konkretnego projektu. Użytkownicy mogą wybierać spośród szerokiego spektrum przekrojów, osiągających nawet 240 mm2 w najmocniejszych konstrukcjach, przy czym ostateczna masa i wymiary przewodu wynikają bezpośrednio z liczby oraz grubości zastosowanych żył. Zoptymalizowana warstwa izolacyjna nie tylko zwiększa obciążalność prądową, ale w połączeniu z budową zewnętrzną czyni kabel znacznie odporniejszym na promieniowanie UV i obciążenia fizyczne niż ma to miejsce w klasycznych modelach z tradycyjnym PVC.
Jak czytać oznaczenia kabli YAKXS?
Zrozumienie oznaczeń kabli nie musi być skomplikowane, jeśli wiemy, na co zwrócić uwagę. Podstawą jest analiza liczby żył oraz przekroju znamionowego, które mówią nam najwięcej o budowie przewodu. Weźmy chociażby symbol YAKXS 5×50 – wskazuje on na model pięciożyłowy, w którym każda z żył posiada przekrój 50 mm2. W przypadku zapisu 1×240 mówimy natomiast o kablu jednożyłowym o przekroju 240 mm2.
Nie zapominajmy o napięciu znamionowym, standardowo wynoszącym 0,6/1 kV. Podczas przeglądania dokumentacji warto rzucić okiem na przywołane normy, takie jak:
- PN-HD 603 S1,
- IEC 60502-1,
które precyzyjnie określają parametry techniczne przewodów niskiego napięcia. Równie istotna jest klasa reakcji na ogień, oznaczana symbolem typu Eca, oraz właściwości instalacyjne opisane w normie PN-EN 60332-1-2. Wszystkie szczegóły dotyczące warunków pracy, w tym dopuszczalne temperatury czy odporność na promieniowanie UV, znajdziemy w karcie katalogowej.
Pamiętajmy, że każdy spełniający standardy produkt powinien posiadać deklarację DoP oraz certyfikat CE, będące gwarancją bezpieczeństwa. Jeśli szukasz dokładnych danych na temat masy lub średnicy zewnętrznej, sięgnij bezpośrednio do specyfikacji producenta. Warto przy tym sprawdzić symbole określające przeznaczenie kabla, na przykład do zakopywania w ziemi czy prowadzenia w kanałach, gdyż to właśnie od nich zależy niezawodność eksploatacji w konkretnych warunkach środowiskowych.
Jakie normy dotyczą kabla YAKXS?
Wymagania dla kabli YAKXS opierają się na szeregu norm technicznych i dokumentów zharmonizowanych, które gwarantują długotrwałą oraz bezpieczną pracę instalacji. Fundamentem dla linii niskiego napięcia są wytyczne PN-HD 603 S1 oraz międzynarodowy standard IEC 60502-1, precyzujący zasady tworzenia przewodów z izolacją odpornych na napięcia sięgające 30 kV. Równie istotną kwestią jest konstrukcja samych żył, której parametry i wymogi jakościowe dla aluminium określa norma PN-EN 60228.
Bezpieczeństwo przeciwpożarowe weryfikuje się z kolei na podstawie procedur PN-EN 60332-1-2, sprawdzających odporność na rozprzestrzenianie płomienia. Każdy kabel musi spełniać rygorystyczne założenia dyrektywy niskonapięciowej LVD, co finalnie potwierdza oznaczenie CE. Współczesne procesy wytwórcze kładą także ogromny nacisk na ekologię; dzięki regulacjom REACH oraz RoHS z produkcji stopniowo wyeliminiowano szkodliwe związki chemiczne.
W profesjonalnej dokumentacji technicznej coraz częściej spotkamy deklarację właściwości użytkowych oraz dokument EPD, rzetelnie informujący o wpływie danego wyrobu na nasze środowisko. Warto jednak pamiętać, że oprócz ogólnokrajowych standardów, lokalni dystrybutorzy energii mogą stawiać przed wykonawcami własne, dodatkowe wymogi. Dlatego kluczem do sukcesu jest dobór kabla, który połączy parametry uniwersalne ze specyficznymi oczekiwaniami konkretnego inwestora.
Jak dobrać przekrój kabla do instalacji?
Wybór właściwego przekroju przewodu aluminiowego rozpoczyna się od wyznaczenia natężenia prądu obciążeniowego. W układach trójfazowych najłatwiej obliczyć je przy pomocy wzoru I = P / (√3 · U · cosφ). Jednak same obliczenia to dopiero wstęp, gdyż musisz uwzględnić szereg zmiennych:
- nominalne napięcie pracy,
- dopuszczalne spadki napięcia,
- specyficzne warunki montażu,
- efektywność odprowadzania ciepła.
Środowisko, w którym układasz kabel – czy to bezpośrednio w ziemi, w kanałach, czy w powietrzu – drastycznie zmienia jego dopuszczalną obciążalność prądową. Pamiętaj, że aluminium przewodzi prąd gorzej niż miedź, dlatego przy doborze przekroju zawsze stosuje się odpowiedni współczynnik konwersji. Fachowiec musi zestawić otrzymane wyniki z tabelami dostarczonymi przez producenta, nie zapominając przy tym o temperaturze otoczenia.
W praktyce, przy instalacjach domowych czy wymagających zasilaniach przemysłowych, często sięga się po sprawdzone rozwiązania takie jak YAKXS 5×50 lub masywne przewody typu 1×240, jeśli priorytetem jest wysoka obciążalność. Prawidłowo dobrany przewód to nie tylko brak problemów ze spadkami napięcia, ale przede wszystkim skuteczna ochrona przed przeciążeniem.
Finalnym etapem każdego projektu powinno być potwierdzenie, że wybrany przekrój idealnie współpracuje z zabezpieczeniami nadprądowymi oraz spełnia wewnętrzne regulacje zakładów energetycznych, co stanowi fundament bezpiecznej i stabilnej instalacji.

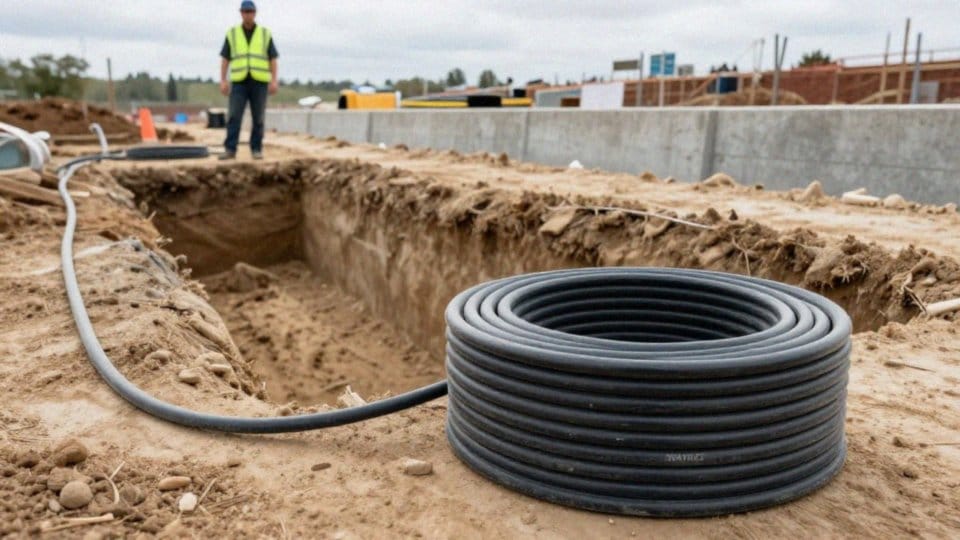

Jak montować kabel na stałe?
Montaż kabla YAKXS to zadanie wymagające precyzji i ścisłego trzymania się zasad technicznych. Wszystko zaczyna się od zaplanowania trasy, która zagwarantuje przewodowi bezpieczeństwo przed uszkodzeniami mechanicznymi. Gdy instalacja przebiega w ziemi, konieczne jest ułożenie go na co najmniej dziesięciocentymetrowej warstwie piasku i zabezpieczenie folią ostrzegawczą na właściwej głębokości. Wewnątrz obiektów najlepiej sprawdzają się kanały lub rury osłonowe – dzięki nim izolacja nie przetrze się podczas eksploatacji.
Kluczowe znaczenie ma sposób, w jaki układamy przewód. Należy pamiętać o promieniu gięcia, który powinien wynosić od 12 do 15 średnic zewnętrznych kabla, gdyż ostre załamania grożą trwałym uszkodzeniem izolacji XLPE. O warunki termiczne trzeba dbać nie tylko w trakcie pracy, ale i przed nią; jeśli słupek rtęci spada poniżej -5°C, kabel musi wcześniej poleżeć w cieple, by powłoka odzyskała swoją elastyczność.
Podczas zarabiania końcówek warto pamiętać o zabezpieczeniu żył aluminiowych przed utlenianiem – niezbędna będzie tu pasta stykowa, która zagwarantuje trwałość i dobre przewodnictwo. Każde połączenie w rozdzielnicy musi zostać dobrze dokręcone zgodnie z wytycznymi producenta. Ostatni etap to seria pomiarów: sprawdzamy ciągłość żył oraz rezystancję izolacji, która na poziomie 1 kV powinna osiągać minimum 1 MΩ. Pamiętaj też o dobraniu wyłączników nadprądowych odpowiednich dla danego przekroju oraz warunków chłodzenia. Całość prac zamyka dokumentacja powykonawcza, będąca potwierdzeniem, że instalacja spełnia wszystkie wymogi bezpieczeństwa oraz przepisy przeciwpożarowe.
