Spis treści
Co oznacza skrót YKY?
Skrót YKY to fachowe określenie popularnych kabli elektroenergetycznych. Zastosowane w nazwie oznaczenia nie są przypadkowe:
- pierwsza litera Y informuje o izolacji żył wykonanej z polwinitu, powszechnie znanego jako PVC,
- środkowe K precyzuje, że wewnątrz znajdziemy miedziane przewody,
- końcowe Y potwierdza, że również zewnętrzny płaszcz zewnętrzny tego kabla powstał z tego samego, trwałego tworzywa.
Tego typu przewody, o napięciu znamionowym 0,6/1 kV, zostały zaprojektowane przede wszystkim do układania na stałe. Ich konstrukcja w pełni odpowiada rygorystycznym normom PN-EN 60445:2010P oraz PN-EN 60446:2010P. Dzięki ujednoliconemu nazewnictwu fachowcy mogą bez trudu identyfikować parametry techniczne materiałów, mając pewność, co do ich przeznaczenia i jakości.
Gdzie stosuje się kable YKY najczęściej?
Kable elektroenergetyczne typu YKY to najczęściej wybierane rozwiązanie w instalacjach zewnętrznych, gdzie kluczowa jest odporność na kapryśną aurę. Ich charakterystyczny czarny płaszcz znakomicie radzi sobie z promieniowaniem UV, co pozwala na bezpieczny montaż zarówno na elewacjach budynków, jak i w otwartej przestrzeni.
W profesjonalnej praktyce inżynierskiej stanowią one fundament podziemnych przyłączy do domów oraz linii zasilających dla stacji transformatorowych. Dzięki solidnej konstrukcji przewody te sprawdzają się również w przemyśle, gdzie wymagana jest wzmocniona ochrona mechaniczna. Skutecznie zabezpieczają one przed wilgocią, co czyni je niezastąpionymi w trudniejszych warunkach eksploatacji.
Najczęściej wykorzystuje się je do:
- zasilania budynków jednorodzinnych,
- oświetlenia ogrodów i parków,
- zasilania tymczasowych instalacji na placach budowy,
- zasilania warsztatów.
Możliwość układania przewodów bezpośrednio w ziemi, przy zachowaniu odpowiednich warunków gruntowych, potwierdza ich wysoką funkcjonalność. To wszechstronny materiał, który znajduje swoje miejsce wszędzie tam, gdzie niezawodność i bezpieczeństwo sieci są priorytetem.
Z czego składa się kabel YKY?
Kabel YKY bazuje na miedzianych żyłach, które w zależności od potrzeb mogą mieć postać:
- sztywnego drutu,
- elastycznej wielodrutowej linki.
Każdy z tych elementów został precyzyjnie zaizolowany polwinitem, przy czym barwa otuliny ściśle określa funkcję, jaką pełni dany przewód – od fazowej po ochronną. Wewnątrz konstrukcji znajdują się specjalne wypełniacze dbające o zachowanie stabilnego kształtu całego przekroju. Zewnętrzną warstwę stanowi solidny, czarny płaszcz z polwinitu, który wykazuje wysoką odporność na skrajne warunki atmosferyczne oraz negatywne działanie promieniowania UV. Warto pamiętać, że standardowy kabel YKY jest konstrukcją nieekranowaną, wykonaną wyłącznie z miedzi i tworzywa sztucznego, co oznacza całkowitą rezygnację z domieszek aluminium czy stali.
Jakie parametry elektryczne ma YKY?
Kable typu YKY o napięciu znamionowym 0,6/1 kV stanowią uniwersalne rozwiązanie, sprawdzające się zarówno w domowych instalacjach 230 V, jak i w wymagających systemach przemysłowych. Wykorzystanie miedzi jako materiału przewodzącego przekłada się na doskonałą przewodność oraz znikome opory elektryczne, co w praktyce oznacza bardziej efektywny przesył energii i wyższą obciążalność prądową niż w przypadku zamienników aluminiowych.
Rzeczywiste osiągi tych przewodów zależą od przekroju żył oraz metody montażu, niezależnie od tego, czy planujesz układanie ich w ziemi, czy w powietrzu. Do kluczowych atutów tego rozwiązania należą:
- pełna zgodność z rygorystycznymi normami dla sieci zasilających,
- stabilność dielektryczna zapewniana przez wytrzymałą izolację PVC,
- optymalna impedancja wynikająca z charakterystycznej budowy kabla nieekranowanego.
Podczas przygotowywania projektu warto uwzględnić czynniki środowiskowe, takie jak temperatura otoczenia czy docelowa długość trasy. Parametry te bezpośrednio rzutują na dopuszczalną obciążalność oraz spadki napięcia w obwodzie. Prawidłowy dobór przekroju żył to nie tylko wymóg techniczny, ale przede wszystkim gwarancja bezpieczeństwa instalacji i jej bezawaryjnej pracy przez długie lata.
Jakie są zalety tego kabla?
Przewody YKY zawdzięczają swoją popularność przede wszystkim wykorzystaniu miedzi. Ten surowiec gwarantuje wyśmienitą przewodność oraz minimalne opory elektryczne, co w praktyce oznacza mniej strat energii podczas przesyłu. Dodatkowym atutem miedzianych żył jest ich naturalna odporność na korozję, co przekłada się na wieloletnią trwałość całej instalacji.
Zewnętrzna powłoka z polwinitu (PVC) stanowi solidną barierę dla wilgoci oraz promieniowania UV. Dzięki niej kable bez obaw można układać bezpośrednio w ziemi czy na zewnątrz budynków, bez ryzyka degradacji materiału. Solidna konstrukcja wykazuje również dużą tolerancję na uszkodzenia mechaniczne, co podnosi poziom bezpieczeństwa systemu energetycznego.
Inwestycja w przewody YKY przynosi szereg wymiernych korzyści:
- szeroki wybór wariantów – od jedno- po wielożyłowe,
- idealne dopasowanie przekroju kabla do wymagań projektowych,
- stabilna praca w zróżnicowanych warunkach termicznych,
- przemyślana kolorystyka ułatwiająca montaż i późniejszą obsługę techniczną,
- elastyczność konstrukcji umożliwiająca sprawną instalację w wymagającym terenie.
Co istotne, wykorzystanie miedzi pozwala na użycie cieńszych przewodów przy zachowaniu tych samych parametrów obciążalności prądowej, co w wielu przypadkach pozwala wyraźnie obniżyć koszty zakupu materiałów.
Jakie ograniczenia ma ten kabel?
Decyzja o wyborze tego modelu wiąże się z konkretnymi kompromisami technicznymi. Przede wszystkim trzeba liczyć się z:
- wyższą wagą,
- ceną miedzi, która znacząco przewyższa koszt aluminiowych zamienników,
- brakiem ekranowania standardowego przewodu YKY, co eliminuje go z projektów wymagających skutecznej ochrony przed zakłóceniami elektromagnetycznymi,
- ograniczoną elastycznością kabla,
- trwałością izolacji z PVC, która słabo radzi sobie w ekstremalnych temperaturach oraz w środowiskach nasyconych chemią.
Mimo że na rynku znajdziemy wersje z żyłą typu linka, nadal ustępują one giętkością wyspecjalizowanym przewodom akumulatorowym czy jezdnym. W takich wymagających warunkach rozsądniej jest postawić na specjalistyczne powłoki polietylenowe. Projektując instalację, należy pamiętać, że brak ekranu wyklucza ten model z zastosowań teleinformatycznych. Pamiętaj też, że przepustowość prądowa jest ściśle uzależniona od warunków montażu, zgodnie z wytycznymi normy PN. Choć przewód wykazuje wysoką odporność na działanie promieniowania UV, izolacja PVC nie zawsze jest w pełni samogasnąca. Jako instalator musisz każdorazowo zweryfikować kartę katalogową producenta, by upewnić się, czy dany model spełnia wymagania trudnego środowiska przemysłowego, szczególnie w kontekście odporności na ogień i agresywne substancje.

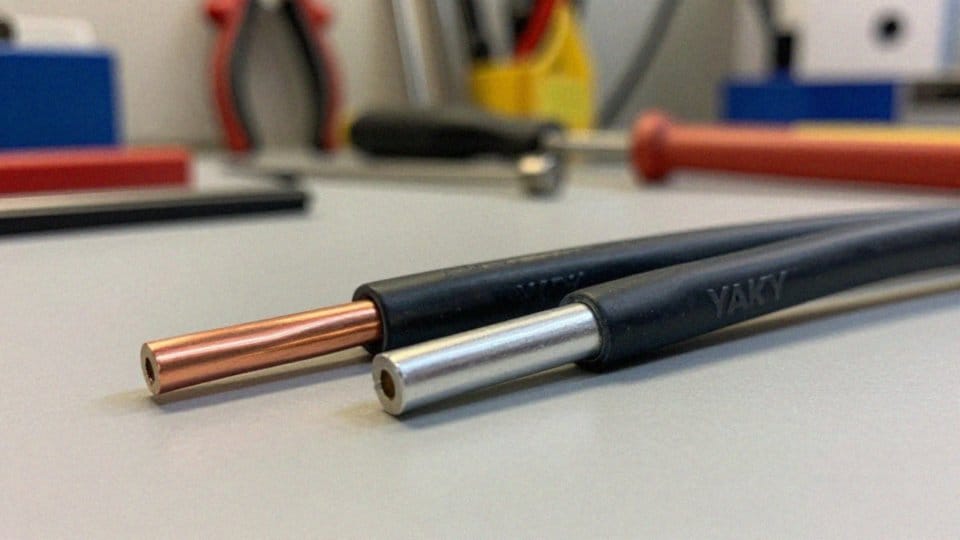

Kiedy wybrać YKY zamiast YAKY?
Wybór między miedzianym kablem YKY a aluminiowym YAKY to zawsze balansowanie między budżetem a wymaganiami technicznymi. Miedź dominuje wszędzie tam, gdzie liczy się niezawodność, wysoka przewodność i minimalizacja oporów elektrycznych. Dzięki jej świetnym właściwościom możemy stosować mniejsze przekroje żył przy zachowaniu tej samej obciążalności prądowej, co jest ogromnym atutem w instalacjach krytycznych czy przy krótszych trasach, gdzie walka o każdy wolt spadku napięcia ma znaczenie. Miedziane przewody są też trwalsze i znacznie odporniejsze na korozję.
Zupełnie inaczej sytuacja wygląda w przypadku YAKY. Aluminium to król dużych inwestycji infrastrukturalnych, gdzie priorytetem jest optymalizacja kosztów i łatwiejsza logistyka. Choć musimy tu sięgać po grubsze przekroje, by zrekompensować niższą przewodność metalu, to niższa cena samego surowca sprawia, że przy rozległych sieciach oszczędności stają się wyraźnie widoczne. Ostateczną decyzję warto jednak zawsze podejmować w oparciu o dokładną analizę – biorąc pod uwagę nie tylko obecne ceny, ale też wymogi norm PN, warunki gruntowe oraz indywidualne parametry projektowanego obiektu.

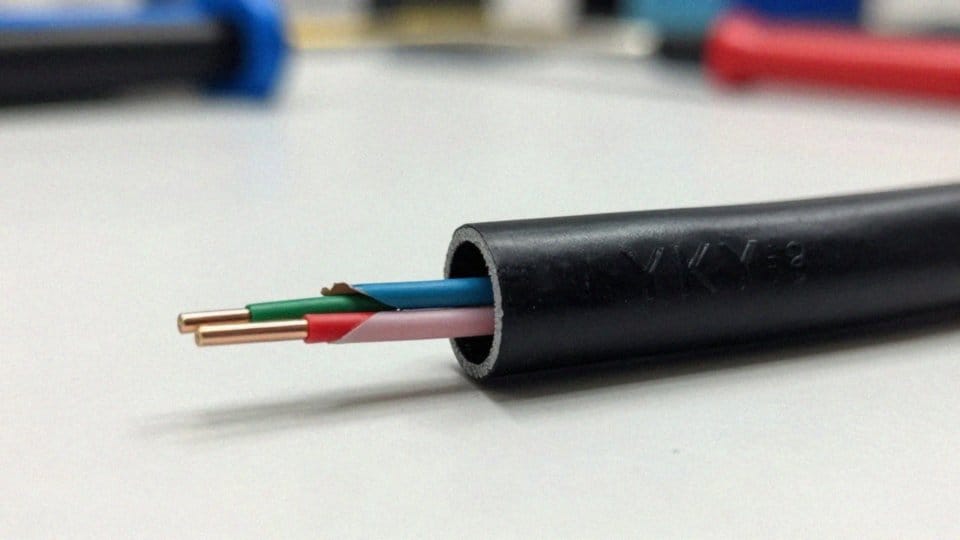

Jak rozpoznać taki kabel w praktyce?
Weryfikację przewodu YKY w terenie najlepiej rozpocząć od oględzin czarnej powłoki zewnętrznej z polwinitu, która dzięki odporności na promieniowanie UV wyraźnie odróżnia go od przeznaczonych do wnętrz kabli typu YDY. Podstawowe informacje o produkcie, takie jak:
- typ,
- przekrój żył,
- napięcie znamionowe 0,6/1 kV,
powinny być trwale nadrukowane na izolacji. Warto przy tym szukać oznaczeń potwierdzających zgodność ze standardami, w tym dyrektywą LVD lub polskimi normami. Aby mieć pewność co do konstrukcji przewodu, konieczne bywa rozcięcie zewnętrznej warstwy. Wewnątrz kabel YKY charakteryzuje brak jakiegokolwiek ekranowania – nie znajdziemy tam metalowego oplotu ani taśm ochronnych. Oczom ukażą się natomiast miedziane żyły, występujące w formie sztywnego drutu lub elastycznej linki. Sposób wykończenia izolacji poszczególnych przewodników musi być przy tym zgodny z obowiązującymi standardami kolorystycznymi, co jednoznacznie wskazuje na ich docelową rolę w instalacji. Jeśli masz jakiekolwiek wątpliwości dotyczące parametrów kupionego kabla, zawsze sięgaj do specyfikacji technicznej producenta – to ona stanowi ostateczne potwierdzenie przeznaczenia sprzętu. Pamiętaj też, że w odróżnieniu od płaskich kabli instalacyjnych, YKY posiada okrągły przekrój, co czyni go rozwiązaniem zaprojektowanym z myślą o bezpiecznym układaniu w ziemi.
