Co to znaczy 'przewód OWY’?
Symbol OWY to oznaczenie elastycznych przewodów elektroinstalacyjnych, których izolacja oraz zewnętrzna powłoka powstały na bazie polwinitu, czyli PVC. Skrót ten nie jest przypadkowy: O wskazuje na budowę oponową, W odnosi się do typowo warsztatowego przeznaczenia, a końcowe Y potwierdza zastosowanie polwinitu.
Dzięki wykorzystaniu miedzianych żył w formie linki, kable te zyskują wysoką odporność na wielokrotne zginanie, co czyni je idealnym wyborem do zasilania urządzeń ruchomych. Przy napięciu znamionowym 300/500 V, przewody te sprawdzają się w wymagających warunkach pracy, typowych dla elektronarzędzi czy sprzętów gospodarstwa domowego.
Przykładowo, oznaczenie 5×2,5 oznacza konstrukcję składającą się z pięciu żył o przekroju 2,5 mm kwadratowego każda. Bezpieczeństwo i jakość tych rozwiązań potwierdzają rygorystyczne normy, takie jak PN-EN 50525-2-11 oraz wymagania dyrektywy LVD.
Z uwagi na swoją giętkość, przewody OWY stanowią doskonałą alternatywę dla sztywnych kabli typu YDY, przeznaczonych głównie do stałych instalacji podtynkowych.
Gdzie stosuje się przewód OWY, a gdzie oponowy?
Przewód typu OWY to niezwykle wszechstronny element stosowany głównie w instalacjach ruchomych, zasilający zarówno sprzęty domowe, jak i profesjonalne narzędzia warsztatowe. Dzięki swojej dużej elastyczności, stał się standardem w produkcji przedłużaczy oraz kabli do urządzeń przemieszczanych podczas pracy. Modele te cechuje imponująca wytrzymałość mechaniczna, pozwalająca na bezpieczną eksploatację w wymagającym otoczeniu.
Świetnie radzą sobie w miejscach narażonych na:
- przypadkowe uderzenia,
- ścieranie,
- zmienną aurę.
To czyni je niezastąpionymi w:
- ogrodnictwie,
- budownictwie,
- przemyśle ciężkim.
Dobór właściwego okablowania zawsze zależy od warunków, w jakich przyjdzie mu pracować. Podczas gdy typowy wariant z izolacją polwinitową w zupełności wystarcza do użytku domowego czy biurowego, intensywna praca warsztatowa wymaga znacznie solidniejszych rozwiązań. W takich sytuacjach lepiej postawić na trwalsze przewody gumowe, choćby typu H07RN-F, które zapewniają znacznie wyższą ochronę miedzianych żył przed uszkodzeniami.
Planując instalację, pamiętaj o dokładnym zweryfikowaniu:
- napięcia znamionowego,
- przekroju przewodników.
Dopasowanie tych parametrów do wymagań konkretnego układu, czy to jedno- czy trójfazowego, to najlepszy sposób na długotrwałą bezawaryjność całego systemu elektrycznego.
Jak czytać oznaczenia przewodów i jakie normy obowiązują?
Rozszyfrowanie oznaczeń na przewodach to w rzeczywistości prosta praca z kodem literowo-cyfrowym. Każdy znak zdradza nam kluczowe informacje o konstrukcji kabla i jego docelowym zastosowaniu. Początkowe symbole informują nas o materiale, z którego wykonano żyłę, a także o rodzaju zastosowanej izolacji i zewnętrznej powłoki.
Weźmy na warsztat popularny wariant YDYp3×1,5 450/750. Z samego oznaczenia dowiadujemy się, że mamy do czynienia z:
- płaskim przewodem miedzianym,
- posiadającym polwinitową izolację,
- trzy żyły, każda o przekroju 1,5 mm²,
- przystosowanym do pracy w instalacjach o napięciu do 750 V.
Kwestie identyfikacji przewodów oraz barwnej symboliki żył precyzyjnie określają normy, w tym PN-EN 60445 i PN-EN 60446. Zgodnie z wytycznymi PN-HD 308 S2:2007, rola każdego przewodu jest ściśle przypisana do konkretnej barwy:
- żyła ochronna (PE) musi być żółto-zielona,
- neutralna (N) niebieska,
- fazowe (L) przyjmują odcień brązowy, czarny lub szary.
Wartość napięcia znamionowego, jak np. 0,6/1 kV spotykane w kablach energetycznych typu YKY, to z kolei gwarancja wytrzymałości izolacji na przebicie. Wybierając przewód, zawsze warto zajrzeć do specyfikacji producenta i zestawić ją z ogólnymi normami, takimi jak PN-EN 50525-2-11. Profesjonalna ocena wymaga jednak spojrzenia nie tylko na napięcie, ale również na:
- metal użyty do budowy (miedź lub aluminium),
- budowę żyły – czy mamy do czynienia z sztywnym drutem czy może elastyczną linką,
- ewentualną obecność ekranu.
Ta ostatnia warstwa jest nieoceniona, gdyż skutecznie chroni przed degradującym wpływem zakłóceń elektromagnetycznych. Na koniec pamiętajmy, że każdy instalator musi działać w zgodzie z dyrektywą LVD 73/23 EEC, która stanowi fundament bezpieczeństwa elektrycznego w niemal każdym środowisku pracy.
Jak wybrać przekrój i ilość żył?
Dobór odpowiedniego przekroju i liczby żył w przewodzie to fundament bezpiecznej instalacji elektrycznej. Decyzja ta zależy od:
- przewidywanego obciążenia prądowego,
- specyfiki montażu,
- dopuszczalnych spadków napięcia.
Kluczowe jest, aby przewymiarować przewody w taki sposób, by temperatura miedzianych żył nie przekraczała bezpiecznych norm – zapobiega to przedwczesnej degradacji izolacji i potencjalnym awariom. W typowym budownictwie mieszkaniowym standardem jest 1,5 mm² dla oświetlenia oraz 2,5 mm² dla gniazd wtykowych. Sprzęty o większym zapotrzebowaniu na moc, np. płyty indukcyjne, wymuszają zastosowanie grubszych przewodów, nierzadko 4 mm² lub nawet 6 mm².
Jeśli chodzi o liczbę żył, zależy ona od rodzaju zasilania. Instalacje jednofazowe najczęściej opierają się na trzech żyłach: fazy, neutralnej oraz ochronnej (L, N, PE). W przypadku układów trójfazowych sięgamy po przewody cztero- lub pięciożyłowe, aby zapewnić pełne zasilanie w standardzie 3xL+N+PE. Popularny model 5×2,5 jest tutaj niezwykle praktycznym rozwiązaniem, często spotykanym w rozdzielnicach.
Warto przy tym zwrócić uwagę na konstrukcję samej żyły. Sztywne przewody typu YDY doskonale sprawdzają się w instalacjach podtynkowych, gdzie montaż jest stały. Jeśli jednak zasilamy odbiorniki ruchome, znacznie lepiej sprawdzą się elastyczne linki. Aby nie popełnić błędu, zawsze zaglądaj do tabeli obciążalności prądowej dostarczonej przez producenta. Uwzględnia ona ważne czynniki korekcyjne, zależne od tego, czy przewód biegnie w tynku, w rurze czy w większej wiązce.
Pamiętaj również, że zabezpieczenia nadprądowe muszą być precyzyjnie dopasowane do przekroju kabla, aby realnie chroniły przed zwarciami i przeciążeniami. Projektując instalację, warto uwzględnić niewielki margines mocy na przyszłość – dzięki temu unikniemy kosztownych modernizacji przy wymianie urządzeń na bardziej prądożerne. W razie jakichkolwiek wątpliwości technicznych, skonsultuj swój projekt z uprawnionym elektrykiem. To najlepsza gwarancja, że instalacja będzie nie tylko wydajna, ale przede wszystkim w pełni zgodna z obowiązującymi przepisami bezpieczeństwa.

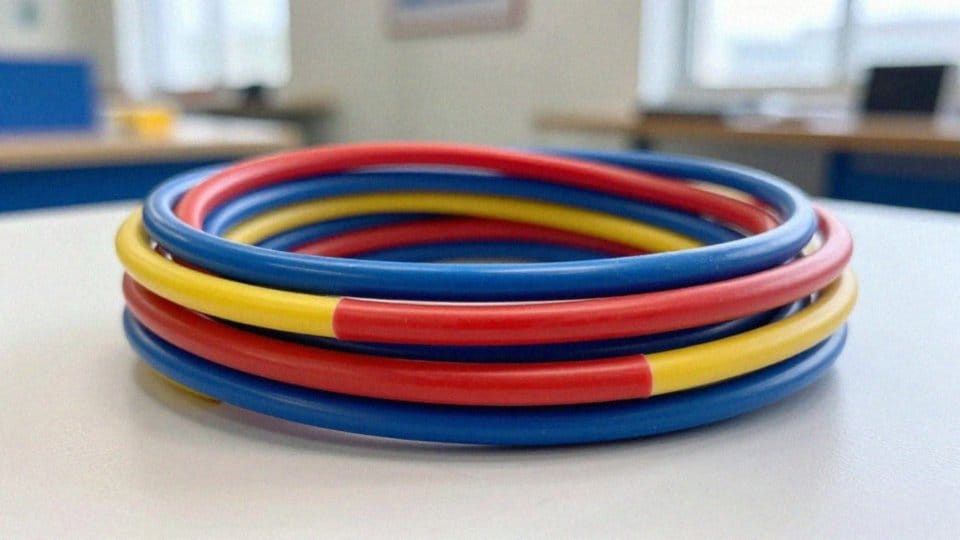

Dlaczego izolacja przewodu OWY jest ważna?
Właściwa izolacja przewodu OWY pełni funkcję bariery dielektrycznej, skutecznie oddzielając żyły pod napięciem od otoczenia i chroniąc nas przed przypadkowym porażeniem. Zastosowanie polwinitu PVC pozwala na osiągnięcie napięcia znamionowego na poziomie 300/500 V, co czyni te kable niezawodnym wyborem w typowych zastosowaniach domowych oraz warsztatowych.
Poza aspektem elektrycznym, powłoka z PVC stanowi solidną osłonę przed czynnikami mechanicznymi. Dzięki dużej odporności na ścieranie i częste zginanie, materiał ten świetnie sprawdza się w przewodach oponowych, które na co dzień muszą znosić spore naprężenia. Tworzywo to radzi sobie również z wilgocią i zmiennymi temperaturami, co skutecznie zapobiega korozji metalowych żył.
Dobór osłony zawsze zależy od specyfiki miejsca pracy. Jeśli potrzebujemy wyższego poziomu ochrony, warto sięgnąć po przewody gumowe typu H05RN-F lub H07RN-F, które w trudnych warunkach sprawdzają się znacznie lepiej niż standardowy polwinit. W miejscach narażonych na bezpośrednie działanie promieni UV czy ekstremalną aurę, używamy zaś specjalistycznych izolacji o zoptymalizowanym składzie chemicznym.
Nie można zapominać o kwestiach przeciwpożarowych – odpowiednio dobrane materiały potrafią skutecznie ograniczyć rozprzestrzenianie płomieni oraz emisję duszącego dymu w razie awarii. W kablach sterowniczych stosuje się natomiast dodatkowe ekrany, które chronią sygnał przed niepożądanymi zakłóceniami elektromagnetycznymi. Pamiętajmy jednak, że nawet najlepsza izolacja wymaga okresowej kontroli; każde pęknięcie czy przetarcie to prosta droga do awarii instalacji i realne niebezpieczeństwo dla korzystających z niej ludzi.
Jak zapewnić ochronę przed porażeniem elektrycznym?
Bezpieczeństwo elektryczne opiera się na trzech filarach: przemyślanych rozwiązaniach technicznych, wysokiej klasy komponentach oraz bezwzględnym przestrzeganiu przyjętych norm. Fundamentem każdej instalacji jest żółto-zielony przewód ochronny (PE), który ma za zadanie odprowadzić potencjał w razie przebicia izolacji. W określonych przepisami przypadkach dopuszcza się stosowanie przewodu ochronno-neutralnego typu PEN.
Kompleksowa ochrona wymaga wdrożenia kilku sprawdzonych mechanizmów:
- Wyłączniki różnicowoprądowe (RCD) – błyskawicznie wykrywają prąd upływowy i odcinają zasilanie, zanim dojdzie do nieszczęścia,
- Zabezpieczenia nadprądowe – odpowiednio dobrane wyłączniki zapobiegają przegrzaniu przewodów fazowych w wyniku zwarć lub przeciążeń,
- Uziemienie i połączenia wyrównawcze – precyzyjnie wykonany system eliminuje niebezpieczne różnice potencjałów między różnymi urządzeniami w pomieszczeniu,
- Izolacja przewodów – na przykład z polwinitu czy gumy, które muszą być dobrane do panujących warunków,
- Ochrona mechaniczna – trwałość kabli w miejscach intensywnego użytkowania gwarantuje ochrona w postaci koryt i rur osłonowych, które minimalizują ryzyko przetarcia czy uszkodzenia żył.
Warto pamiętać, że zasady oznaczania przewodów L, N i PE w instalacjach jedno- i trójfazowych ściśle definiują normy PN-EN 60445:2010P oraz PN-EN 60446:2010P. Decydując się na osprzęt, zawsze sięgaj po certyfikowane produkty, które gwarantują niezawodność połączeń. Oczywiście każda ingerencja w układ elektryczny wymaga uprawnień SEP – daje to pewność, że prace wykonuje osoba z odpowiednią wiedzą. Pamiętaj też, że dbałość o bezpieczeństwo nie kończy się na etapie montażu. Regularne przeglądy izolacji, sprawdzanie ciągłości przewodu ochronnego oraz testowanie wyłączników różnicowoprądowych to absolutne minimum, dzięki któremu instalacja pozostanie bezpieczna przez długie lata.
