Co to jest przewód fazowy?
Przewód fazowy stanowi serce każdej instalacji elektrycznej, pełniąc funkcję głównego dostawcy energii do naszych urządzeń. Znajduje się on pod stałym napięciem względem ziemi oraz przewodu neutralnego, co umożliwia nieprzerwany przepływ prądu. Natkniemy się na niego wewnątrz niemal każdego gniazdka czy włącznika światła.
Ze względu na swoją naturę, bezpośredni dotyk nieizolowanego przewodu fazowego wiąże się z dużym ryzykiem porażenia, dlatego praca przy instalacji wymaga szczególnej ostrożności. Aby szybko i skutecznie zidentyfikować tę żyłę w gąszczu instalacji, warto wyposażyć się w:
- próbnik napięcia,
- profesjonalny miernik.
Takie urządzenia to podstawowe akcesoria, które znacząco podnoszą poziom bezpieczeństwa podczas domowych napraw i modernizacji.

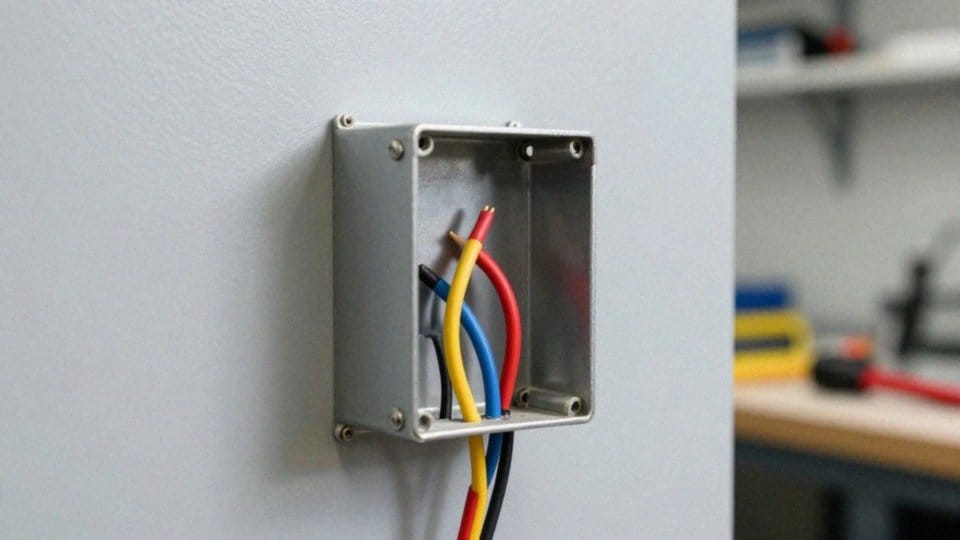

Jaką rolę pełni przewód fazowy w instalacji elektrycznej?
Przewód fazowy pełni kluczową rolę w każdym obwodzie, dostarczając energię niezbędną do zasilania domowych sprzętów, od prostego oświetlenia po gniazdka elektryczne. W układach prądu przemiennego to właśnie on odpowiada za cykliczny przepływ ładunków, bez którego działanie większości urządzeń byłoby niemożliwe.
W bardziej wymagających systemach trójfazowych spotkamy trzy oddzielne linie, znane jako:
- L1,
- L2,
- L3.
Taki podział pozwala na równomierne rozłożenie obciążenia, co znacząco zwiększa stabilność całej sieci. Podłączając urządzenia o dużej mocy, jak na przykład silniki trójfazowe, musimy zachować szczególną czujność. Kluczowe jest pilnowanie prawidłowej kolejności przewodów, ponieważ pomyłka może nie tylko uszkodzić sprzęt, ale również doprowadzić do zmiany kierunku pracy maszyn.
Aby instalacja była bezpieczna i niezawodna, stosuje się specjalne zabezpieczenia. Wyłączniki nadprądowe oraz różnicowoprądowe błyskawicznie reagują na sytuacje awaryjne, odcinając zasilanie w razie zwarcia czy przebicia. Dzięki tym rozwiązaniom możemy czuć się bezpiecznie, korzystając z elektryczności na co dzień.
Jakie napięcie ma przewód fazowy w instalacji?
W typowej domowej instalacji elektrycznej przewód fazowy dostarcza napięcie 230 V, odnosząc się do zera roboczego lub uziemienia. Jeśli mamy do czynienia z układem trójfazowym, wartość między fazami L1, L2 i L3 wzrasta do 400 V. Mechanizm przepływu prądu opiera się na różnicy potencjałów między fazą a neutralem – w praktyce przewód fazowy niesie ładunek, podczas gdy neutralny pozostaje na poziomie bliskim zeru.
Zupełnie inaczej wygląda to w obwodach prądu stałego, gdzie o zasilaniu decydują bieguny dodatni i ujemny, a finalne napięcie zależy wyłącznie od specyfiki źródła. Aby upewnić się, czy w danym punkcie występuje prąd, warto sięgnąć po miernik lub profesjonalny tester. Najprostszym sposobem na sprawdzenie obecności potencjału jest użycie próbników, co znacząco zwiększa komfort pracy.
Bezpieczeństwo to fundament każdej ingerencji w instalację, dlatego przed przystąpieniem do jakichkolwiek napraw bezwzględnie odłącz główne zasilanie. Zawsze zweryfikuj brak napięcia sprawdzonym urządzeniem pomiarowym, zanim dotkniesz przewodów. To absolutna podstawa, której nie można lekceważyć podczas prac przy elektryce.
Jak odróżnić przewód fazowy od przewodu neutralnego?
Współczesne standardy kolorystyczne w elektryce znacznie upraszczają pracę, pozwalając na szybką identyfikację poszczególnych żył. Przewód neutralny (N) jest niezmiennie oznaczany kolorem niebieskim. W przypadku instalacji jednofazowych fazę najczęściej odróżnimy po brązowej lub czarnej izolacji, natomiast w układach trójfazowych do tego zestawu dołącza szary przewodnik.
Należy jednak zachować czujność, szczególnie w starym budownictwie, gdzie stosowano zupełnie inne oznaczenia. Opieranie się wyłącznie na barwach bywa zdradliwe, dlatego kluczowe jest wykonanie pomiarów. Używając miernika napięcia, szybko sprawdzimy, czy na żyle fazowej występuje potencjał 230 V względem ziemi, podczas gdy na przewodzie neutralnym wskazanie powinno być bliskie zeru.
Choć proste próbniki są przydatne do szybkiego wykrycia fazy, pełna identyfikacja wymaga wglądu w dokumentację techniczną i schemat rozdzielnicy. W instalacjach trójfazowych nie wolno zapomnieć o sprawdzeniu kolejności faz (L1, L2, L3) przy użyciu dedykowanego miernika. Rzetelna weryfikacja połączeń to jedyny sposób, by uniknąć kosztownych awarii sprzętu oraz realnego zagrożenia dla domowników.
Zanim zaczniesz jakiekolwiek prace przy rozdzielnicy, zawsze upewnij się, że napięcie jest wyłączone i skontroluj stan izolacji przewodów.
Jak rozpoznać przewód fazowy po kolorze izolacji?
Obowiązująca norma PN-HD 308 S2:2007 wprowadza jasne zasady kolorystyki przewodów elektrycznych, co znacząco ułatwia pracę przy nowoczesnych instalacjach. W układach trójfazowych fazy łatwo rozpoznać po barwach:
- brązowej dla L1,
- czarnej dla L2,
- szarej dla L3.
Jeśli natomiast mamy do czynienia z instalacją jednofazową, przewód fazowy najczęściej będzie brązowy lub czarny. Warto jednak zachować czujność w starszym budownictwie, gdzie standardy bywały zupełnie inne. Możemy tam trafić na przewody fazowe w kolorze białym lub czerwonym, co bywa mylące dla współczesnego elektryka. Pamiętajmy przy tym, że błękitna izolacja jest zarezerwowana wyłącznie dla przewodu neutralnego i pod żadnym pozorem nie może pełnić innej funkcji.
Wszelkie instalacje odbiegające od norm, zwłaszcza te z przewodami pozbawionymi izolacji, wymagają ogromnej ostrożności, gdyż mogą sugerować brak właściwych zabezpieczeń. Ze względu na ryzyko, że poprzedni wykonawcy nie trzymali się przepisów, nigdy nie polegaj wyłącznie na kolorze przewodów. Każdą weryfikację warto potwierdzić pomiarem napięcia za pomocą miernika, a w razie wątpliwości zajrzeć do dokumentacji technicznej budynku, która pomoże upewnić się co do poprawności połączeń.

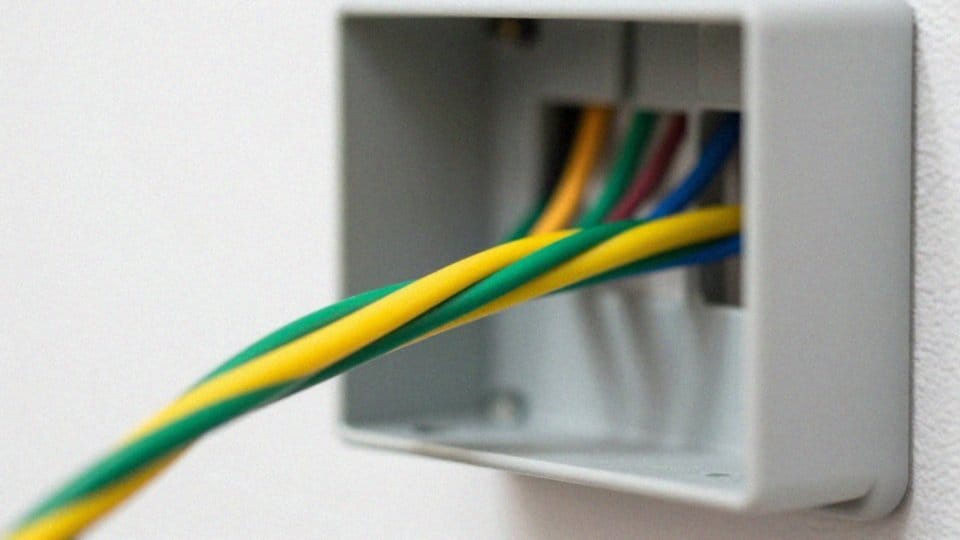

Jak rozpoznać przewód ochronny PE i przewód uziemiający?

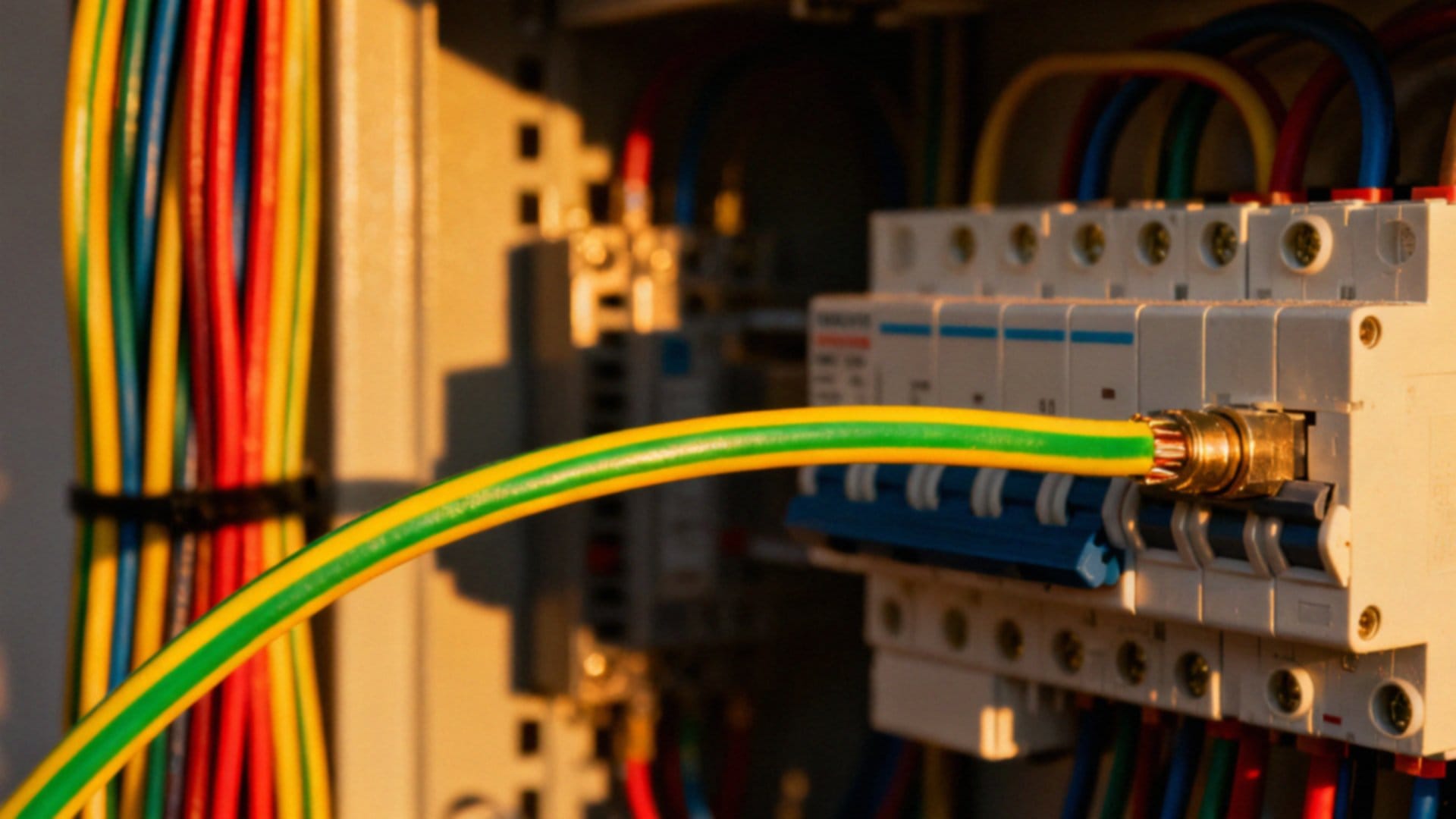

Bezpieczeństwo każdej instalacji elektrycznej opiera się przede wszystkim na niezawodności przewodów ochronnych PE oraz uziemiających. Charakterystyczna żółto-zielona izolacja żyły PE to standard wymuszony surowymi przepisami, które jednoznacznie zakazują wykorzystywania tej kolorystyki do innych celów. W budynkach starszego typu często napotykamy przewody PEN, które łączą w sobie funkcje ochronne i neutralne, co wymaga zachowania szczególnej ostrożności podczas wszelkich prac modernizacyjnych.
Odrębną kwestię stanowi instalacja odgromowa, której zadaniem jest bezpieczne odprowadzanie wyładowań atmosferycznych do ziemi. Tego typu przewody mogą występować w wersji izolowanej lub jako gołe linki, a ich dokładna identyfikacja powinna zawsze opierać się na dokumentacji technicznej danego obiektu.
Aby upewnić się, że system uziemienia jest skuteczny, a ciągłość przewodu ochronnego została zachowana, należy wykonać szereg testów. Kluczowe są tu:
- pomiary rezystancji uziemienia,
- sprawdzenie ciągłości ochrony,
- weryfikacja zgodności układu z przyjętym schematem.
W sytuacjach, gdy przeznaczenie przewodów budzi jakiekolwiek wątpliwości, niezbędne jest użycie miernika do fizycznego potwierdzenia ciągłości połączeń. Każdy przewód PE musi być solidnie i trwale przytwierdzony do głównej szyny uziemiającej. W wiekowych instalacjach, gdzie stan techniczny bywa niepewny, nieoceniona okazuje się fizyczna inspekcja punktów styku oraz dokładna analiza parametrów obwodu. Regularna diagnostyka to jedyny sposób, by zagwarantować długotrwałe bezpieczeństwo i bezawaryjną pracę całego systemu.
Jakie narzędzia użyć do identyfikacji przewodu fazowego?
Praca z napięciem elektrycznym wymaga nie tylko wprawy, ale przede wszystkim korzystania z certyfikowanego sprzętu, który gwarantuje bezpieczeństwo. Najszybszym sposobem na sprawdzenie obecności fazy są próbniki, szczególnie modele bezkontaktowe, które sygnalizują potencjał bez fizycznego dotykania przewodów. Jeśli jednak potrzebujesz precyzyjnych danych, sięgnij po miernik napięcia. Po ustawieniu go na zakres prądu zmiennego i wykonaniu pomiaru między badanym przewodem a uziemieniem, wynik w okolicach 230 V jasno wskaże, że mamy do czynienia z żyłą fazową.
W bardziej skomplikowanych systemach trójfazowych niezastąpione okazują się testery kolejności faz. Pozwalają one poprawnie zidentyfikować sekwencję L1, L2 oraz L3, co jest kluczowe dla właściwego kierunku wirowania silników i stabilnej pracy urządzeń. Warto również pamiętać o miernikach ciągłości, które potwierdzają integralność ścieżek wewnątrz instalacji. Aby uniknąć błędów, zawsze wspieraj się aktualnymi schematami i dokumentacją techniczną.
Pamiętaj też, że każde z używanych narzędzi powinno posiadać ważne świadectwo wzorcowania. Niezależnie od posiadanej wiedzy, nigdy nie rezygnuj ze środków ochrony osobistej i zawsze trzymaj się rygorystycznych zasad BHP, pracując przy elementach pod napięciem.
Jak identyfikować fazy w instalacji trójfazowej?
Podczas weryfikacji instalacji trójfazowych kluczowe jest precyzyjne przyporządkowanie przewodów L1, L2 oraz L3, co reguluje norma PN-HD 308 S2:2007. Standardowo żyła L1 powinna mieć kolor brązowy, L2 czarny, a L3 szary. Aby mieć pewność co do poprawności połączeń, warto łączyć oględziny z profesjonalnymi pomiarami technicznymi.
Niezastąpionym przyrządem okazuje się w tym przypadku miernik kolejności faz. Pozwala on szybko wykryć ewentualne nieprawidłowości, co jest szczególnie istotne w przewodach 4- i 5-żyłowych. Błędna sekwencja może przynieść przykre konsekwencje, takie jak zmiana kierunku obrotów silników, co z kolei prowadzi do awarii podłączonych urządzeń.
Warto pamiętać, że prawidłowe napięcie międzyfazowe powinno wynosić 400 V, podczas gdy każdy z przewodów fazowych w odniesieniu do zera (neutralnego) musi wykazywać 230 V. Przystępując do pracy, należy zwrócić uwagę na specyfikę kabli typu YDY oraz OMY. Kluczowe jest staranne oznaczanie końcówek, zwłaszcza jeśli w ramach modernizacji przechodzimy z instalacji jednofazowej na zasilanie trójfazowe.
Najważniejszym źródłem wiedzy o topologii połączeń w rozdzielnicy pozostaje dokumentacja techniczna obiektu. Jeśli jednak jest ona niekompletna lub przestarzała, każdy etap montażu wymaga weryfikacji ciągłości obwodów oraz zgodności kolorystyki żył. Przestrzeganie tych standardów to nie tylko kwestia techniczna, ale przede wszystkim fundamentalny wymóg bezpieczeństwa.
