Czy L oznacza przewód fazowy?
W instalacjach elektrycznych litera L niezmiennie wskazuje przewód fazowy. To właśnie on odpowiada za bezpośrednie połączenie ze źródłem napięcia, dostarczając prąd przemienny do wszystkich podłączonych urządzeń. Takie ujednolicone oznaczenie stosuje się zarówno w kablach jednożyłowych, jak i wielożyłowych, co znacząco ułatwia monterom bezpieczną identyfikację napięcia podczas pracy.
W przeciwieństwie do układów prądu stałego, w których biegunowość definiują kolory czerwony, czarny lub niebieski, w sieciach zmiennych symbol L stanowi jednoznaczny wyróżnik fazy. Ze względu na to, że żyła ta przenosi potencjał elektryczny względem ziemi, jej izolacja musi być najwyższej jakości i zapewniać skuteczną ochronę przed porażeniem. Dobra znajomość tego oznaczenia jest więc kluczowa dla zachowania zasad bezpieczeństwa przy każdej domowej czy przemysłowej instalacji.
Czym różni się L od N?
Przewód neutralny, oznaczany literą N, jest połączony z punktem neutralnym transformatora. W sprawnie działającej instalacji zachowuje on potencjał zbliżony do zera, co jest niezbędne do skutecznego zamknięcia pętli prądowej. Prawidłowe rozróżnienie fazy L od przewodu neutralnego to podstawa bezpiecznej eksploatacji domowej sieci elektrycznej.
Współczesne systemy wykorzystują również przewód ochronny PE, którego zadaniem jest uziemienie instalacji. Warto wspomnieć, że w starszym budownictwie wciąż natkniemy się na rozwiązanie typu PEN, łączące obie te funkcje w jednym kablu.
Należy pamiętać, że zamiana miejscami przewodów L oraz N w urządzeniach wymagających konkretnej biegunowości może skutkować nie tylko ich usterką, ale przede wszystkim poważnym zagrożeniem dla użytkownika. Na szczęście, dzięki ujednoliconej kolorystyce izolacji, identyfikacja poszczególnych żył jest znacznie prostsza i bardziej przejrzysta.
Dlaczego L ma niebezpieczny potencjał?
Przewód fazowy, oznaczany literą L, to stałe źródło wysokiego napięcia, co czyni go niezwykle groźnym elementem każdej instalacji. Nawet jeśli podłączone urządzenie jest wyłączone, sama izolacja kabla może utrzymywać potencjał względem ziemi, dlatego każdy kontakt z żyłą fazową niesie realne ryzyko porażenia, zagrażającego zdrowiu lub życiu.
Warto pamiętać, że w przeciwieństwie do przewodu ochronnego PE, którego zadaniem jest bezpieczne odprowadzanie energii, faza pozostaje stale pod napięciem. Mimo stosowania wysokiej jakości izolacji, zawsze istnieje niebezpieczeństwo przypadkowego dotknięcia aktywnego elementu, co wymusza bezwzględne odłączanie zasilania przed przystąpieniem do jakichkolwiek prac serwisowych.
Kluczowe dla bezpieczeństwa jest również precyzyjne rozpoznanie przewodów. Błędna identyfikacja i zamiana żyły ochronnej na roboczą to poważne naruszenie zasad eksploatacji instalacji prądu przemiennego, które może doprowadzić do niebezpiecznej awarii.
Które kolory oznaczają przewód fazowy?
Współczesne standardy kolorystyczne w instalacjach elektrycznych są przejrzyste i eliminują wiele nieporozumień. Od 2007 roku obowiązują ściśle określone normy, które porządkują oznaczenia w układach trójfazowych oraz jednofazowych.
W systemach trójfazowych fazę L1 rozpoznasz po kolorze brązowym, L2 po czarnym, a L3 po szarym, podczas gdy w typowych instalacjach jednofazowych standardem jest barwa brązowa. Funkcję neutralną pełni przewód niebieski, natomiast za ochronę odpowiada żyła żółto-zielona.
Zachowaj jednak czujność w starszych budynkach, gdzie przed wprowadzeniem obecnych norm często stosowano kolor czerwony dla fazy. Podczas modernizacji takich instalacji łatwo o pomyłkę, dlatego nigdy nie warto polegać wyłącznie na barwie izolacji. Zawsze sprawdzaj stan techniczny przewodów profesjonalnym miernikiem, szczególnie w obiektach wzniesionych przed 2007 rokiem. Historyczne schematy bywają zdradliwe, a bezpieczeństwo powinno być zawsze priorytetem.
Jak prawidłowo podłączyć przewód L?
Zanim chwycisz za narzędzia, koniecznie odetnij dopływ prądu w rozdzielnicy i upewnij się za pomocą profesjonalnego miernika, że instalacja jest martwa. Wszelkie prace muszą być prowadzone w oparciu o aktualne normy techniczne, co jest kluczowe dla Twojego bezpieczeństwa.
Podczas podłączania, przewód fazowy musi trafić dokładnie do zacisku z oznaczeniem L. Niezależnie od tego, czy pracujesz na przewodach jedno-, czy wielożyłowych, dopilnuj ciągłości izolacji na każdym odcinku, by wykluczyć ryzyko nieprzewidzianych zwarć.
Jeśli w systemie występuje przewód PEN, zadbaj o odpowiednie złączki i czytelne oznakowanie końcówek – na przykład, stosując niebieskie znaczniki na izolacji żółto-zielonej, co pozwoli wyraźnie rozróżnić funkcję ochronną od neutralnej.
Szczególną czujność zachowaj przy montażu przełączników i wyłączników z podświetleniem. Pomylenie fazy L z neutralnym N nie tylko grozi uszkodzeniem urządzenia, ale może też zaburzyć poprawne działanie zabezpieczeń.
Pamiętaj, że samodzielne ingerowanie w elektrykę to ryzykowne zadanie; powinna zajmować się nim wyłącznie osoba z odpowiednimi uprawnieniami. Tylko precyzyjne dopasowanie żył do właściwych portów daje gwarancję niezawodnego działania systemu oraz pełnej ochrony przeciwporażeniowej.

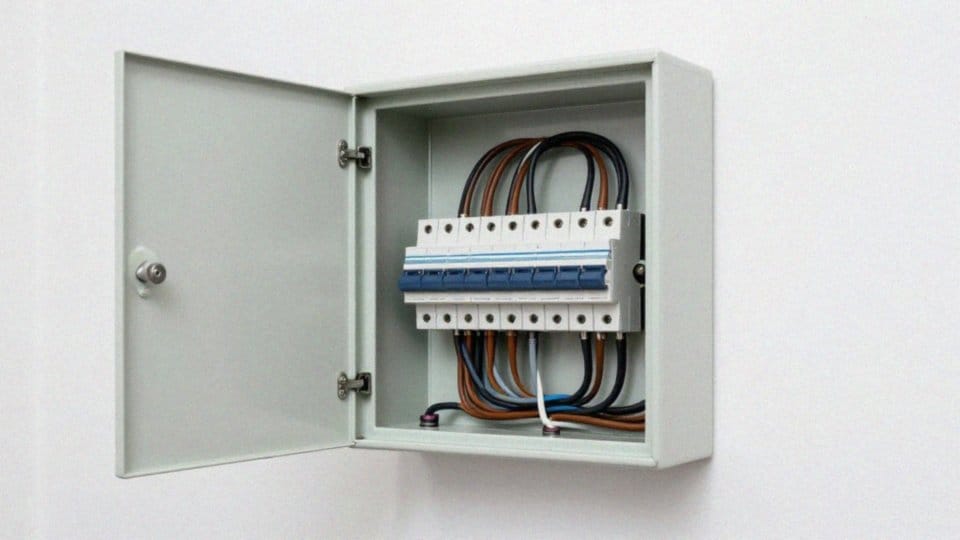

Jak różni się instalacja jednofazowa od trójfazowej?
W domowych instalacjach jednofazowych prąd płynie poprzez przewód fazowy L oraz neutralny N, oferując standardowe napięcie 230 V. To rozwiązanie idealnie sprawdza się w przypadku typowych sprzętów codziennego użytku, które nie wykazują dużego zapotrzebowania na energię.
Zupełnie inaczej wygląda system trójfazowy, wykorzystujący trzy fazy – brązową L1, czarną L2 oraz szarą L3 – wspierane przez przewód neutralny. Taka konfiguracja umożliwia sprawne rozłożenie obciążenia, co jest niezbędne przy obsłudze wymagających maszyn, takich jak:
- płyty indukcyjne,
- silniki elektryczne.
Niezależnie od wybranego systemu, każda instalacja musi być wyposażona w przewód ochronny PE, którego kluczowym zadaniem jest odprowadzanie prądu awaryjnego i dbanie o bezpieczeństwo domowników. W starych budynkach wciąż można natknąć się na przewody typu PEN, pełniące jednocześnie funkcję ochronną i neutralną. Decyzja o wyborze odpowiedniego wariantu powinna opierać się przede wszystkim na planowanym poborze mocy oraz charakterystyce urządzeń, które będziemy podłączać do sieci.

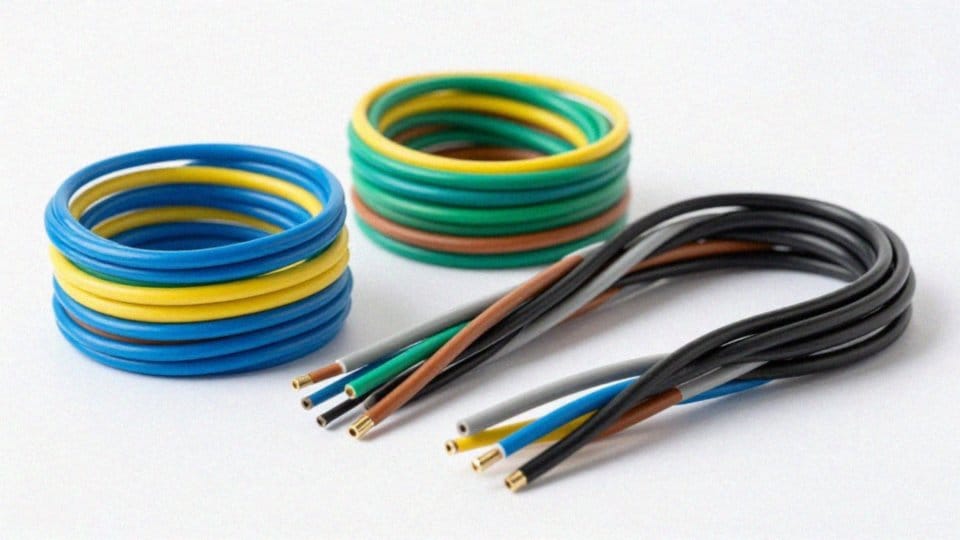

Jakie normy regulują oznaczenia przewodów?
Każda instalacja elektryczna wymaga bezwzględnego przestrzegania rygorystycznych norm technicznych. Najważniejsze wytyczne dotyczące identyfikacji przewodów znajdziemy w dokumencie PN-HD 308 S2:2007, będącym polską wersją zharmonizowanych przepisów unijnych. Wprowadzenie jednolitego kodowania barwnego to fundament bezpieczeństwa w naszym budownictwie.
- Niebieski kolor zarezerwowano dla przewodu neutralnego (N),
- Odcień żółto-zielony stosuje się wyłącznie dla przewodu ochronnego (PE),
- W przypadku przewodów ochronno-neutralnych (PEN), izolacja powinna mieć barwę żółto-zieloną, wspartą niebieskimi końcówkami.
Precyzja w tym zakresie nie jest jedynie formalnością, lecz skutecznym sposobem na uniknięcie fatalnych w skutkach pomyłek. Niewłaściwe podłączenie może doprowadzić do poważnych awarii sieci, a w najgorszym scenariuszu – stwarza bezpośrednie zagrożenie porażeniem prądem. Dbałość o czytelność oznaczeń oraz trwałość izolacji pozostaje sprawą krytyczną nie tylko przy montażu, ale również podczas rutynowej konserwacji czy modernizacji systemu. Dzięki spójnym standardom, fachowiec jest w stanie w mgnieniu oka zweryfikować poprawność instalacji. Takie podejście skutecznie ogranicza błędy ludzkie i znacząco podnosi poziom ochrony przeciwporażeniowej w każdym nowoczesnym obiekcie.
