Co oznacza symbol PE w elektryce?
Symbol PE, czyli Protective Earth, to kluczowy element instalacji niskiego napięcia, pełniący funkcję przewodu ochronnego. Jego podstawowym zadaniem jest połączenie metalowych obudów urządzeń z uziemieniem, co na schematach oraz w rozdzielnicach jasno wskazuje na obwód dbający o bezpieczeństwo użytkowników.
W codziennej pracy instalacji przewód ten pozostaje nieaktywny, nie biorąc udziału w zasilaniu odbiorników. Jego rola zmienia się diametralnie w momencie awarii, na przykład przy przebiciu izolacji. Wtedy PE przejmuje rolę drogi powrotnej dla niebezpiecznych prądów, bezpiecznie odprowadzając je do ziemi, co wymusza natychmiastowe zadziałanie zabezpieczeń i odcięcie dopływu energii.
Zapewnienie solidnego połączenia tego przewodu z główną szyną uziemiającą jest wymogiem koniecznym dla systemów:
- TN-S,
- TN-C-S,
- TN-C.
Jak przewód PE chroni przed porażeniem?
Skuteczna ochrona przed porażeniem prądem opiera się na łączeniu metalowych elementów instalacji z uziemieniem. W momencie uszkodzenia izolacji, przewody ochronne PE stają się drogą o niskim oporze, która bezpiecznie odprowadza nadmiar energii do ziemi. Ten proces wymusza błyskawiczną reakcję bezpieczników lub wyłączników różnicowoprądowych, odcinających zasilanie w ułamku sekundy. Dzięki takiemu rozwiązaniu napięcie na obudowach urządzeń zostaje zredukowane do poziomu bezpiecznego dla domowników.
W systemach TN-S przewód neutralny i ochronny są od siebie całkowicie odseparowane, co dodatkowo podnosi niezawodność zabezpieczeń. Całość konstrukcji nie tylko chroni życie, ale również stabilizuje potencjał sieci, gwarantując bezawaryjną pracę wszystkich komponentów elektrycznych.
Czym różni się PE od PEN?
Przewód PEN pełni podwójną rolę, łącząc w sobie funkcje ochronne (PE) oraz neutralne (N). W praktyce oznacza to, że prąd roboczy wraca do źródła tą samą drogą, która odpowiada za bezpieczeństwo instalacji. Choć to rozwiązanie oszczędnościowe, niesie ze sobą istotne zagrożenie: przerwanie ciągłości takiego przewodu może spowodować pojawienie się groźnego napięcia na obudowach urządzeń elektrycznych.
Z tego powodu kluczowe jest rozdzielenie przewodu PEN na osobne żyły PE i N, co powinno nastąpić już w złączu kablowym lub głównej rozdzielnicy budynku. Po wykonaniu tego podziału kategorycznie nie wolno ponownie łączyć przewodu neutralnego z ochronnym w żadnym innym punkcie instalacji. Niedopatrzenie w tej kwestii nie tylko zakłóca pracę wyłączników różnicowoprądowych, ale przede wszystkim drastycznie obniża skuteczność zabezpieczeń, narażając użytkowników na niebezpieczeństwo.

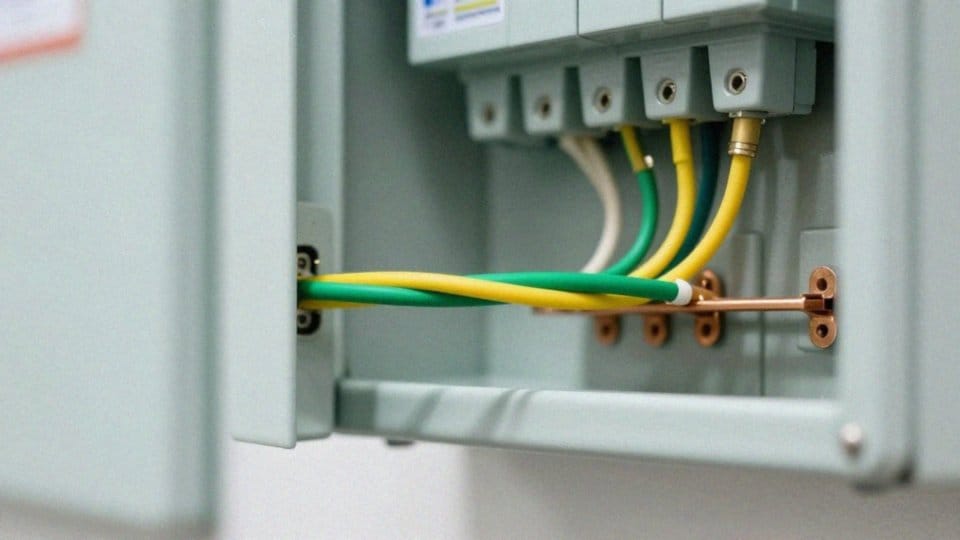

Jak PE współdziała z uziemieniem?
Przewód ochronny PE powinien łączyć się z główną szyną uziemiającą najkrótszą możliwą drogą, co pozwala znacząco obniżyć rezystancję. Dzięki takiemu rozwiązaniu prądy zwarciowe są skutecznie odprowadzane do ziemi, co wymusza błyskawiczną reakcję zabezpieczeń nadprądowych. Współpraca tych elementów nie tylko stabilizuje napięcie względem potencjału ziemi, ale przede wszystkim minimalizuje ryzyko wystąpienia niebezpiecznych napięć dotykowych i krokowych w razie awarii.
Choć w instalacjach pozbawionych bezpośredniego uziomu systemowego dopuszcza się łączenie przewodu PE z punktem neutralnym transformatora, rozwiązanie to musi być zgodne z restrykcyjnymi normami technicznymi. Obecnie jednak specjaliści zdecydowanie rekomendują stosowanie dedykowanego systemu uziemienia. Aby zachować pełne bezpieczeństwo elektryczne, niezwykle ważne jest zachowanie separacji między przewodem ochronnym a neutralnym. Ciągłość tych połączeń stanowi fundament ochrony przeciwporażeniowej, skutecznie eliminując zagrożenie związane z pojawieniem się napięcia na metalowych obudowach urządzeń czy innych dostępnych elementach przewodzących.

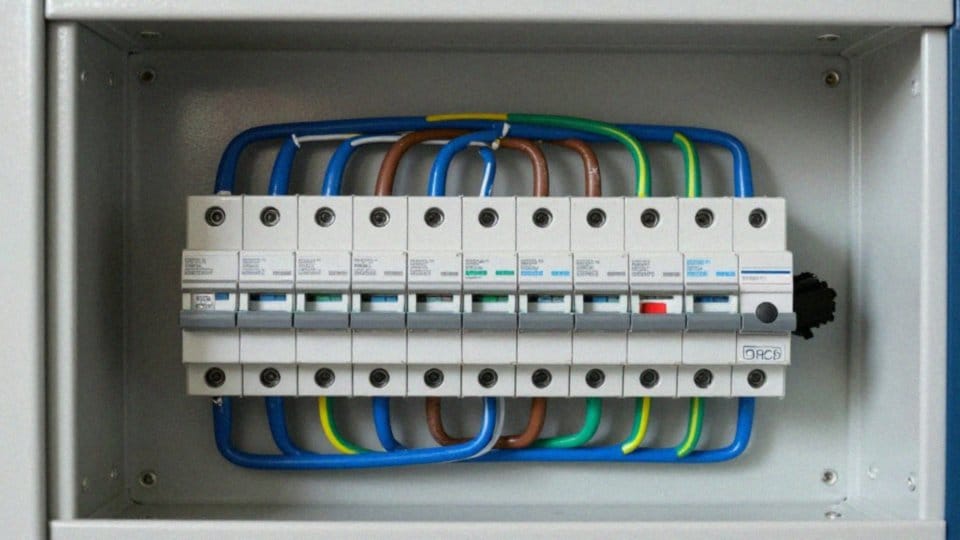

Jak przewód PE współpracuje z wyłącznikiem różnicowoprądowym?
Działanie wyłącznika różnicowoprądowego opiera się na nieustannym nadzorowaniu bilansu prądowego w obwodzie. Urządzenie to precyzyjnie porównuje natężenie płynące przez przewody fazowe z tym, które wraca przewodem neutralnym. W sytuacji, gdy dojdzie do uszkodzenia izolacji, powstały prąd upływowy zostaje bezpiecznie odprowadzony do ziemi przez żyłę ochronną PE. Powoduje to natychmiastowe zaburzenie równowagi, na co mechanizm reaguje błyskawicznym odcięciem zasilania.
Skuteczność tego zabezpieczenia wymaga, aby za punktem podziału przewody PE oraz N były od siebie całkowicie odizolowane. Z tego powodu montaż „różnicówki” w starym systemie TN-C, gdzie obie te funkcje pełni jeden przewód PEN, jest nie tylko niemożliwy, ale wręcz ryzykowny. Rozwiązaniem są nowoczesne instalacje TN-C-S. W nich podział PEN na osobne żyły ochronne i neutralne otwiera drogę do poprawnego wykrywania upływów.
Kluczowe jest przy tym utrzymanie pełnej separacji tych przewodów w obrębie całego układu odbiorczego, co gwarantuje najwyższą ochronę przed porażeniem i eliminuje ryzyko przypadkowego, nieuzasadnionego wyłączania zasilania.
Jakie są normy i oznaczenia kolorów przewodu PE?
Bezpieczeństwo każdej instalacji elektrycznej w dużej mierze opiera się na odpowiedniej izolacji przewodu ochronnego PE. Aby uniknąć zagrożeń podczas montażu czy serwisu, musimy stosować się do rygorystycznych norm, takich jak:
- międzynarodowa IEC 60446,
- krajowe PN-EN 60446,
- PN-90/E-05023.
Zgodnie z nimi, przewód ochronny musi być jednoznacznie rozpoznawalny dzięki charakterystycznej, żółto-zielonej kolorystyce. Ten ujednolicony standard to najlepsza tarcza przed kosztownymi pomyłkami w sieciach niskiego napięcia. Jasny podział ról w obwodzie jest nie do przecenienia: przewody fazowe L standardowo wyróżniają się barwą brązową lub czarną, podczas gdy neutralny N zawsze pozostaje jasnoniebieski. W sytuacjach, gdy mamy do czynienia z przewodem ochronno-neutralnym typu PEN, stosuje się izolację żółto-zieloną, często uzupełnianą niebieskimi znacznikami na końcach.
Przepisy, w tym wytyczne SEP-E-001, regulują nie tylko kolory, ale również parametry techniczne, takie jak przekroje czy dobór materiałów. Respektowanie tych wymogów to fundament poprawnej identyfikacji obwodów. Dzięki czytelnej kolorystyce elektrycy mogą błyskawicznie przeanalizować układ, co drastycznie ogranicza prawdopodobieństwo błędów wewnątrz rozdzielnic oraz puszek instalacyjnych.
Jak prawidłowo podłączyć, dobrać przekrój i monitorować przewód ochronny?
Prawidłowy montaż przewodu ochronnego PE opiera się na zapewnieniu trwałych i niskorezystancyjnych połączeń, co odnosi się zarówno do szyn zbiorczych, jak i bezpośrednich punktów uziomowych. Dobór odpowiednich przekrojów to zadanie dla elektryka, który bazuje na obliczeniach prądów zwarciowych lub ściśle przestrzega wytycznych normy PN-HD 60364-5-54. Choć w większości standardowych instalacji wystarczy, aby żyła ochronna odpowiadała przekrojem przewodom fazowym, analiza cieplna może wymusić zastosowanie większych wartości.
Utrzymanie instalacji w dobrej kondycji wymaga regularnego monitorowania, zwłaszcza w zakresie:
- ciągłości przewodu PE,
- pomiarów impedancji pętli zwarcia.
Równie istotna jest cykliczna kontrola:
- sprawności wyłączników różnicowoprądowych,
- stanu ograniczników przepięć.
Jeśli system zakłada rozdział przewodu PEN na osobne żyły PE i N, kluczowe staje się zachowanie pełnej separacji między nimi, co gwarantuje niezawodność zabezpieczeń. W codziennej praktyce znaczenie mają detale – jakość końcówek kablowych oraz swobodny dostęp do szyn w rozdzielnicy, który jest niezbędny dla sprawnej konserwacji. Każdą modyfikację okablowania należy przeprowadzać w ścisłej zgodności z dokumentacją projektową. Tylko takie podejście pozwala zagwarantować najwyższy poziom bezpieczeństwa elektrycznego dla wszystkich użytkowników obiektu.
