Co to jest przewód N?
Przewód neutralny, potocznie nazywany zerem, pełni w instalacji elektrycznej funkcję powrotną – to właśnie przez niego prąd wraca do źródła zasilania, zamykając tym samym cały obwód. W systemach jedno- i trójfazowych element ten jest trwale połączony z punktem neutralnym transformatora. Ponieważ punkt zasilania jest uziemiony, potencjał na „N-ce” oscyluje wokół zera woltów.
Z punktu widzenia standardów wizualnych łatwo go rozpoznać po niebieskiej izolacji, co jest wymogiem narzuconym przez normy PN-EN 60446 oraz PN-HD 308 S2:2007. Tę żyłę spotkamy w najpopularniejszych rodzajach kabli, na przykład:
- YDY,
- YKY,
- LgY,
- OWY.
W tych kablach przewód występuje jako sztywny drut lub bardziej elastyczna linka. Do ich produkcji wykorzystuje się miedź albo aluminium, a dobór odpowiedniego przekroju uzależnia się od przewidywanego obciążenia oraz rygorystycznych wymogów technicznych projektu.
Pamiętaj, że fachowe zamontowanie i rozpoznanie przewodu neutralnego to podstawa bezpieczeństwa – chroni to nie tylko podłączone urządzenia, ale przede wszystkim domowników przed ryzykiem pożaru. Wszystkie czynności przy instalacji muszą być przeprowadzane zgodnie z obowiązującymi przepisami przez osoby posiadające niezbędne kwalifikacje, na przykład świadectwo SEP.
Jaką funkcję pełni przewód neutralny?
Przewód neutralny jest fundamentem każdego obwodu prądu przemiennego, pełniąc rolę powrotnej drogi dla przepływu energii do naszych urządzeń. Jego punkt odniesienia znajduje się w transformatorze, a dzięki solidnemu uziemieniu utrzymuje on stabilny potencjał bliski zera woltów. W typowej instalacji jednofazowej działa on w duecie z przewodem fazowym dostarczającym napięcie oraz żółto-zielonym przewodem ochronnym.
Warto pamiętać, że współczesna elektronika, w tym popularne inteligentne przełączniki, jest bezpośrednio uzależniona od stałego dostępu do tego „zera”. Brak dopływu prądu tą ścieżką nie tylko unieruchamia tego typu gadżety, ale bywa niebezpieczny. Przerwanie ciągłości przewodu neutralnego to poważna awaria; powoduje ona niekontrolowany skok napięcia, który grozi zarówno zniszczeniem delikatnego sprzętu RTV, jak i śmiertelnym porażeniem prądem.
Z tego powodu dbanie o techniczny stan instalacji i nieprzerwany obwód jest kluczowe dla codziennego bezpieczeństwa każdego z domowników.
Czym różni się przewód N od PE?

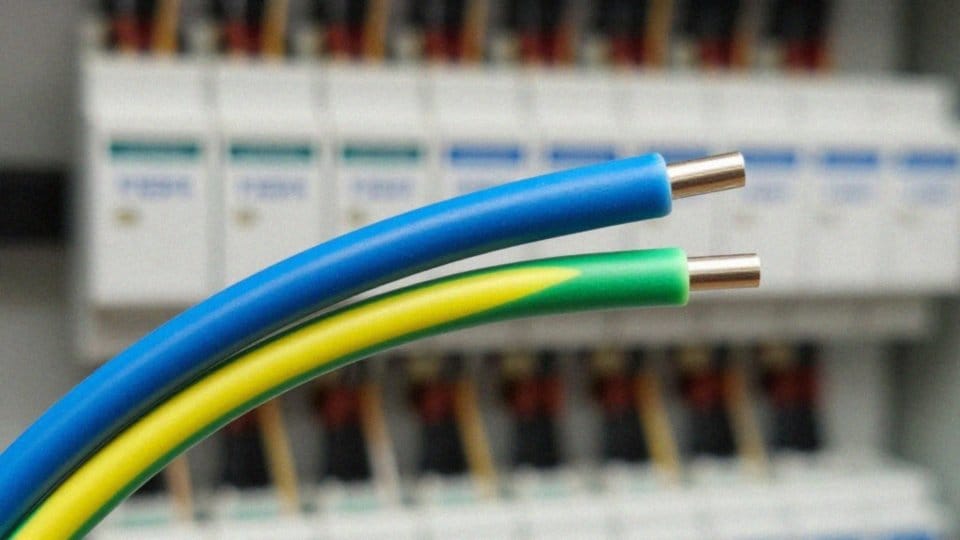

W instalacjach elektrycznych żyły neutralna (N) oraz ochronna (PE) pełnią odmienne, lecz równie istotne role. Przewód N aktywnie uczestniczy w pracy układu, zamykając obwód i odprowadzając prąd roboczy. W przeciwieństwie do niego, PE pozostaje „uśpiony” w typowych warunkach; jego kluczowym zadaniem jest bezpieczeństwo, a konkretnie odprowadzanie prądu zwarciowego wprost do ziemi.
Standardy techniczne wymagają jasnego rozróżnienia tych żył za pomocą barw izolacji:
- neutralny przewód zawsze wyróżnia się kolorem niebieskim,
- przewód ochronny łatwo rozpoznać po charakterystycznych pasach żółto-zielonych.
Choć w przestarzałych instalacjach typu TN-C spotyka się rozwiązanie PEN, łączące obie funkcje w jednym przewodzie, współczesne systemy TN-S stawiają na pełną separację tych obwodów. Dla bezpieczeństwa użytkowników kluczowe jest uziemienie metalowych obudów urządzeń za pomocą przewodu PE. W krytycznych momentach, takich jak awaria izolacji, to właśnie ta żyła przechwytuje niebezpieczny ładunek, co natychmiast wyzwala zabezpieczenia i odcina zasilanie. Absolutnie nie wolno powierzać tej roli przewodowi N. Jego niewłaściwe wykorzystanie w celach ochronnych może prowadzić do powstawania groźnych różnic potencjałów na obudowach, co stanowi bezpośrednie zagrożenie dla ludzkiego życia.
Dlaczego przewód N powinien być uziemiony?
Uziemienie przewodu neutralnego bezpośrednio w punkcie neutralnym transformatora stanowi fundament stabilności każdego systemu elektroenergetycznego. Zabieg ten pozwala utrzymać potencjał przewodu N na poziomie zbliżonym do zera, co gwarantuje przewidywalną pracę odbiorników i znacząco podnosi poziom ochrony przeciwporażeniowej.
Prawidłowe uziemienie jest niezbędne do właściwego działania wyłączników różnicowoprądowych. Te urządzenia, nieustannie monitorujące bilans prądów w obwodzie, w razie awarii izolacji błyskawicznie reagują, odcinając zasilanie. Właśnie dzięki temu prądy upływu trafiają bezpiecznie do ziemi, zamiast zagrażać domownikom.
Zlekceważenie ciągłości przewodu neutralnego lub brak odpowiedniego uziemienia to prosta droga do poważnych kłopotów. W takich sytuacjach potencjał przewodu może niebezpiecznie wzrosnąć, prowadząc do awarii czułej elektroniki, a nawet bezpośredniego zagrożenia życia. Dlatego instalacje muszą spełniać rygorystyczne normy PN-EN, które wykluczają ryzyko wystąpienia podobnych scenariuszy.
Dbałość o bezpieczeństwo elektryczne wymaga regularnych przeglądów technicznych, wykonywanych wyłącznie przez wykwalifikowanych specjalistów z uprawnieniami SEP. Tylko regularna weryfikacja wszystkich połączeń daje pewność, że sieć pracuje zgodnie z obowiązującymi przepisami i pozostaje w pełni sprawna.
Po co jest przewód N pod przełącznikiem?
Współczesne instalacje elektryczne coraz częściej opierają się na obecności przewodu neutralnego (N) pod przełącznikiem. To właśnie on zapewnia ciągłe zasilanie inteligentnych modułów, co jest niezbędne dla ich poprawnego działania. W odróżnieniu od klasycznych łączników mechanicznych, nowoczesne urządzenia smart muszą stale komunikować się z siecią Wi-Fi lub Zigbee, również wtedy, gdy światło pozostaje wyłączone.
Projektanci nowych budynków dbają o to, by przewód N był standardem w każdej puszce. Takie rozwiązanie znacząco ułatwia późniejszą rozbudowę inteligentnego domu o:
- zaawansowane czujniki,
- moduły monitorujące zużycie energii.
Ponadto montaż w układzie z łatwo dostępnym przewodem zerowym jest po prostu bezpieczniejszy i ogranicza ryzyko pomyłek przy łączeniu instalacji. Sytuacja komplikuje się w starym budownictwie, gdzie żyła neutralna często w ogóle nie dociera do puszki włącznika. Właściciele takich mieszkań muszą sięgać po specjalistyczne przełączniki „bez N”, które niestety bywają mniej funkcjonalne. Jeśli zależy nam na pełnym potencjale systemu, jedynym wyjściem może okazać się wymiana okablowania.
Niezależnie od wybranego wariantu, wszelkie prace należy wykonywać z zachowaniem najwyższych standardów, co zagwarantuje bezpieczeństwo i niezawodność całej instalacji na lata.
Jak rozpoznać przewód N po kolorze?
Współczesne instalacje elektryczne bazują na normie PN-EN 60446, która ściśle definiuje kolorystykę okablowania. Od 1994 roku przewód neutralny musi posiadać jednolitą niebieską izolację, co znacząco ułatwia montaż osprzętu. Standardy te jasno określają również pozostałe żyły:
- brązowa lub czarna to faza,
- żółtozielony przewód pełni zawsze funkcję ochronną.
W budynkach sprzed kilku dekad sytuacja wygląda zupełnie inaczej. Często spotyka się tam instalacje aluminiowe o identycznej izolacji lub przewody fazowe użyte niezgodnie z ich przeznaczeniem, co sprawia, że kolorystyka przestaje być wiarygodnym wyznacznikiem. Doświadczeni elektrycy nie ufają zatem wyłącznie barwom w systemach o nieznanej dokumentacji technicznej. Kluczem do bezpieczeństwa jest profesjonalna weryfikacja.
Przed przystąpieniem do jakichkolwiek prac fachowiec używa woltomierza, sprawdzając napięcia względem potencjału ziemi. Dopiero po potwierdzeniu braku napięcia oraz ciągłości obwodu można mieć pewność co do identyfikacji żyły neutralnej. W sytuacjach wątpliwych konieczne okazuje się przeanalizowanie schematu połączeń lub wykonanie specjalistycznych pomiarów. Pamiętajmy, że niewłaściwe podłączenie lub słaby styk to prosta droga do awarii domowych urządzeń, dlatego w przypadku braku pewności najlepiej powierzyć te zadania specjaliście z uprawnieniami SEP.
Jak sprawdzić przewód N woltomierzem?

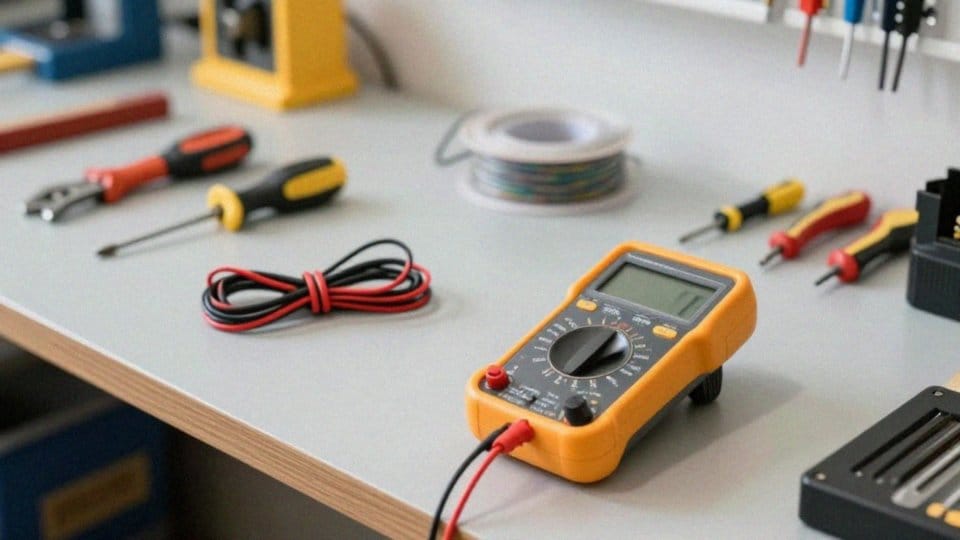

Aby sprawdzić przewód neutralny woltomierzem, należy wykonać dwa pomiary:
- między podejrzaną żyłą a fazą (L),
- w relacji do przewodu ochronnego (PE) lub bezpośrednio do uziemienia.
W sprawnym obwodzie jednofazowym różnica potencjałów między fazą a „zerem” powinna oscylować wokół 230 V. Jednocześnie odczyt między N oraz PE powinien być bliski zeru, co potwierdza ciągłość obwodu i prawidłowe uziemienie punktu neutralnego. Wszelkie odchylenia od tych standardów to sygnał ostrzegawczy.
Jeśli między N a PE zauważysz znaczące napięcie, a w skrajnych przypadkach wartość zbliżoną do fazowej, może to świadczyć o przerwaniu przewodu neutralnego lub poważnych błędach w instalacji. Taka awaria jest bardzo groźna, ponieważ naraża domowe urządzenia na skoki napięcia, które mogą doprowadzić do ich trwałego uszkodzenia.
Ze względu na wysokie ryzyko porażenia, każda czynność pomiarowa wymaga użycia atestowanego sprzętu i bezwzględnego przestrzegania zasad bezpieczeństwa. Diagnostykę instalacji elektrycznych należy powierzać wyłącznie wykwalifikowanym fachowcom z aktualnymi uprawnieniami SEP. Tylko taka osoba gwarantuje rzetelną interpretację wyników i sprawne usunięcie ewentualnych usterek.
Czy w starej instalacji jest przewód N?
W budynkach wznoszonych przed latami 90. standardem było pomijanie przewodu neutralnego w puszkach pod przełącznikami. Wówczas instalacja wyglądała zupełnie inaczej – żyła N biegła bezpośrednio z sufitu do lampy, a do samego włącznika trafiała jedynie faza. W tamtych realiach takie rozwiązanie było w zupełności wystarczające, ponieważ nikt nie potrzebował stałego zasilania dla zaawansowanej elektroniki.
Problem narasta obecnie, gdy próbujemy wdrożyć systemy inteligentnego domu. Brak dostępu do przewodu neutralnego często blokuje montaż nowoczesnych sterowników. Jeśli znajdziesz się w takiej sytuacji, masz dwa wyjścia:
- możesz zlecić elektrykowi dociągnięcie brakującej żyły, co jest rozwiązaniem najbardziej przyszłościowym,
- lub zdecydować się na specjalistyczne przełączniki typu „bez N”, stworzone specjalnie z myślą o takich ograniczeniach.
Przy okazji szerszej modernizacji warto pokusić się o gruntowny przegląd całego okablowania. W starych instalacjach typu TN-C, gdzie przewód ochronny występuje wspólnie z neutralnym jako PEN, poprawne zidentyfikowanie poszczególnych żył wymaga dużej ostrożności i rzetelnej wiedzy. Pamiętaj, że każda ingerencja w układ elektryczny powinna zostać wykonana lub przynajmniej zweryfikowana przez fachowca z uprawnieniami SEP. To kluczowy warunek, by zapewnić sobie pełne bezpieczeństwo i zgodność instalacji z dzisiejszymi normami technicznymi.
