Czerwony przewód: plus czy minus?
W instalacjach prądu stałego czerwony przewód to sygnał bieguna dodatniego. To właśnie on niesie ze sobą dodatni potencjał w całym obwodzie. Dla odmiany czernie przypisana jest przewodowi ujemnemu, czyli minusowi. Warto jednak zachować czujność przy samochodowych akumulatorach, gdzie kolor czarny bywa mylący – zawsze warto rzucić okiem na oznaczenia bezpośrednio na obudowie, by mieć pewność, z którą klemą mamy do czynienia.
W sprzęcie audio czerwień niezmiennie oznacza fazę dodatnią. Jeśli pomylimy końcówki, sygnał ulegnie odwróceniu, co drastycznie odbije się na jakości dźwięku, szczególnie w rozbudowanych systemach wielogłośnikowych. Aby spać spokojnie i uniknąć takich wpadek, najlepiej sięgnąć po multimetr. To proste urządzenie błyskawicznie potwierdzi polaryzację, uwalniając nas od polegania wyłącznie na kolorach izolacji.
Choć przyjęte standardy znacznie ułatwiają serwisowanie, w nietypowych instalacjach to właśnie pomiar techniczny pozostaje najbardziej wiarygodnym sposobem na uniknięcie kosztownych pomyłek.

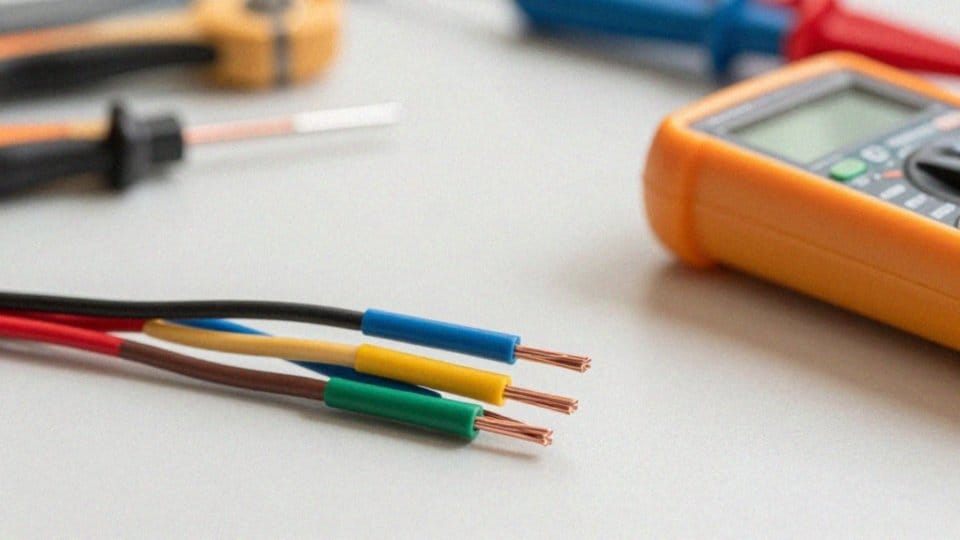

Jak rozpoznać plus i minus po kolorach?
Współczesne standardy instalacji prądu zmiennego, opisane w normie PN-HD 308 S2:2007, jasno określają kolorystykę przewodów:
- fazowe rozpoznasz po barwie brązowej, czarnej, szarej lub białej,
- neutralny zawsze powinien być niebieski,
- ochronny, pełniący kluczową rolę dla bezpieczeństwa, wyróżnia się charakterystycznym żółto-zielonym oznaczeniem.
W budynkach z dawnych lat zdarza się jeszcze spotkać przewody ochronno-neutralne, które wyróżniają się kombinacją kolorów żółtego, zielonego i niebieskiego. Jeśli pracujesz z obwodami prądu stałego, sytuacja wygląda odmiennie:
- czerwień rezerwowana jest dla bieguna dodatniego,
- czernią lub błękitem oznaczają biegun ujemny.
Czasami producenci stosują dodatkowe ułatwienia, takie jak większa średnica dodatniego zacisku, co pozwala uniknąć pomyłki. Niezależnie od wieku instalacji, gdy masz jakiekolwiek wątpliwości, sięgnij po multimetr – to najpewniejszy sposób na weryfikację biegunowości. Przed podłączeniem sprzętu warto też rzucić okiem na oznaczenia na obudowie urządzenia, które potwierdzą, czy planowane połączenia są poprawne i bezpieczne.
Jak poprawnie podłączyć kable rozruchowe?
Zanim przystąpisz do awaryjnego uruchamiania auta, upewnij się, że oba pojazdy stoją stabilnie, a ich silniki są wyłączone. Kluczowy jest dobór odpowiednich narzędzi:
- w przypadku silników benzynowych sięgnij po kable o przekroju 16 mm²,
- natomiast diesle wymagają grubszych przewodów, rzędu 25–35 mm²,
- optymalna długość zestawu to od 2,5 do 3 metrów.
Podłączanie rozpocznij od czerwonego przewodu, spinając dodatni biegun sprawnego akumulatora z plusem tego rozładowanego. Następnie zajmij się czarnym kablem. Jeden jego koniec zamocuj do ujemnego bieguna działającego akumulatora, a drugi połącz z tzw. punktem masy – najlepiej sprawdzi się niepolakierowany, metalowy element silnika lub nadwozia unieruchomionego auta. Unikaj bezpośredniego wpinania czarnej klemy do ujemnego bieguna rozładowanego akumulatora; takie podejście pozwala skutecznie zminimalizować ryzyko iskrzenia w pobliżu wydostającego się wodoru. Po tym, jak silnik znów zacznie pracować, usuń przewody w dokładnie odwrotnej kolejności, zaczynając od odłączenia masy. Przez cały czas zachowaj maksymalną czujność i upewnij się, że metalowe końcówki kabli przypadkiem się ze sobą nie zetkną.
Który kabel podłączyć pierwszy, czerwony czy czarny?
Prawidłowy rozruch silnika wymaga przestrzegania ściśle określonej kolejności działań, co stanowi gwarancję ochrony instalacji elektrycznej. W pierwszej kolejności zawsze sięgaj po czerwony przewód, odpowiadający za przesył napięcia dodatniego. Dopiero gdy upewnisz się, że zaciski są solidnie zamocowane, możesz przejść do wpięcia czarnego kabla, pełniącego funkcję masy.
Stosowanie się do tego schematu znacząco ogranicza ryzyko wystąpienia niebezpiecznych iskier czy zwarć. Gdy czerwony kabel jest na swoim miejscu, w obwodzie ustala się właściwy potencjał, zanim zamkniesz go ujemnym połączeniem. Wymiana tej kolejności jest wysoce ryzykowna; jeśli zaczniesz od czarnego przewodu, przypadkowe dotknięcie zaciskiem dodatnim metalowej części karoserii może błyskawicznie doprowadzić do gwałtownego skoku napięcia. Taki incydent często kończy się poważną awarią czułej elektroniki pojazdu.
Podczas prac serwisowych warto pamiętać, że właściwe podłączanie niweluje różnicę potencjałów, która pojawia się przy nieprawidłowej sekwencji. Trzymając się żelaznej zasady – najpierw czerwony, potem czarny – skutecznie zabezpieczasz sterowniki oraz całą sieć elektryczną przed kosztownymi w naprawie usterkami. Każde odstępstwo od tej rutyny to realne zagrożenie dla podzespołów Twojego samochodu.
Dlaczego czarny kabel podłącza się jako drugi?
Jako drugi w kolejności należy podłączyć czarny przewód pełniący funkcję masy. Taka procedura minimalizuje ryzyko wystąpienia groźnych zwarć, dbając o bezpieczeństwo całej instalacji elektrycznej. Kiedy czerwony kabel jest już stabilnie zamocowany, przypięcie bieguna ujemnego pozwala na bezpieczne i kontrolowane zamknięcie obwodu. Warto przy tym pamiętać, aby zamiast bezpośrednio wpinać się w klemę rozładowanego akumulatora, wybrać punkt masowy na nadwoziu. Jest to kluczowe, ponieważ w trakcie ładowania ogniwa kwasowo-ołowiowe mogą emitować palny wodór.
Przeniesienie punktu styku w bezpieczniejsze miejsce oddala ryzyko iskrzenia od akumulatora, co skutecznie zapobiega zapłonowi gazów i ewentualnej eksplozji. Przestrzeganie tej kolejności jest istotne również z innych względów, gdyż błąd w procesie może doprowadzić do odwrotnej polaryzacji, trwale uszkadzając elektronikę pojazdu. Kończenie prac na biegunie minusowym pozwala uniknąć nagłych skoków napięcia, chroniąc w ten sposób wrażliwe sterowniki przed kosztownymi awariami. Dbanie o właściwą stabilność połączeń na ostatnim etapie to fundament poprawnej i bezpiecznej obsługi technicznej auta.

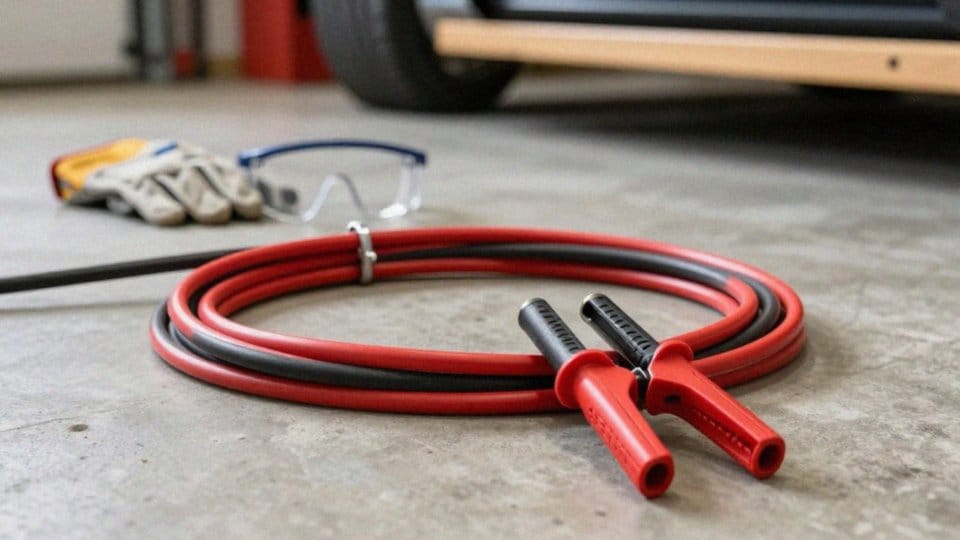

Jakie zasady bezpieczeństwa stosować przy podłączaniu kabli?
Praca przy instalacji elektrycznej w samochodzie wymaga przede wszystkim zdrowego rozsądku i odpowiednich środków ochrony osobistej. Zawsze miej pod ręką:
- rękawice,
- okulary.
To podstawowy zestaw, który zabezpieczy Cię przed niebezpiecznymi odpryskami metalu lub kontaktem z elektrolitem, gdyby doszło do zwarcia. Zanim zaczniesz manipulować kablami, upewnij się, że stacyjka jest wyłączona, a wszystkie zbędne odbiorniki prądu w obu autach nie pracują. Ten prosty nawyk pozwala uniknąć nagłych skoków napięcia.
Pamiętaj też o regularnej inspekcji przewodów; każda przetarta izolacja to sygnał, że pora na wymianę. Dobór kabli o właściwym przekroju jest równie istotny, bo tylko odpowiednio gruby przewód nie będzie się nadmiernie nagrzewał podczas pracy.
Podczas zaciskania klem uważaj, by krokodylki się nie dotknęły – zapobiegniesz w ten sposób efektownemu, ale bardzo niebezpiecznemu iskrzeniu. Pracuj tylko w przewiewnym miejscu, ponieważ proces ładowania uwalnia łatwopalny wodór. Jeśli nie jesteś pewien, gdzie jest plus, a gdzie minus, multimetr rozwieje Twoje wątpliwości przed pierwszym kontaktem z akumulatorem.
Kiedy przyjdzie czas na odłączanie, pamiętaj o odwrotnej kolejności:
- najpierw zdejmij czarny kabel masowy,
- a na końcu czerwony, czyli dodatni.
Na koniec warto zadbać o czystość styków – dzięki temu prąd płynie bez zakłóceń, a Twój akumulator posłuży znacznie dłużej.
Czy czerwony kabel zmniejsza ryzyko iskrzenia?
Sama czerwona izolacja kabla nie jest gwarancją ochrony przed iskrzeniem. Kluczem do bezpiecznego rozruchu jest nie tyle kolor przewodu, co precyzyjne przestrzeganie kolejności działań oraz solidne zamocowanie zacisków. Zjawisko iskrzenia jest naturalnym efektem wyrównywania potencjałów w chwili zamykania obwodu, dlatego to właśnie technika podłączenia ma tu decydujące znaczenie.
Zacznij od podpięcia plusa, czyli czerwonego kabla, co pozwoli zminimalizować ryzyko wystąpienia łuku. Dobrą praktyką jest unikanie bezpośredniego kontaktu czarnej klemy z ujemnym biegunem rozładowanego akumulatora. Zamiast tego, lepiej skorzystać z wyznaczonego punktu masowego na silniku lub nadwoziu. Dzięki temu odsuniesz miejsce ewentualnego zapłonu od strefy, w której może gromadzić się wodór, znacząco redukując zagrożenie wybuchem.
Nie można przy tym zapominać o jakości samych kabli. Wytrzymała, solidna izolacja zabezpiecza przed przypadkowym zwarciem, a odpowiedni przekrój miedzianych przewodów chroni przed ich nadmiernym nagrzewaniem się pod obciążeniem. Niezależnie od wyglądu sprzętu, to właśnie pewny styk krokodylków zapewnia stabilną transmisję prądu i ograniczanie niepożądanych wyładowań. Ostatecznie, to dyscyplina techniczna i rygorystyczne trzymanie się zasad są najlepszą metodą na utrzymanie pełnej kontroli nad procesem rozruchu.
