Z czego składa się czynnik R134a?
R134a, znany fachowcom jako 1,1,1,2-tetrafluoroetan o wzorze chemicznym C2H2F4, to popularny syntetyczny czynnik chłodniczy. Jako jednorodny gaz skroplony z grupy hydrofluorowęglowodorów (HFC), doskonale sprawdza się w roli medium transportującego ciepło. W dokumentacji technicznej znajdziesz go pod numerem CAS 811-97-2 lub WE 212-377-0. Gaz dostarczany jest w butlach zwrotnych wraz z kompletną kartą charakterystyki.
Warto zwrócić uwagę na zawarte tam zalecenia dotyczące stosowania odpowiednich olejów – produkt jest w pełni kompatybilny ze:
- smarami poliestrowymi (POE),
- syntetycznymi typu PAG-Auto.
Z uwagi na fakt, że substancja przechowywana jest pod wysokim ciśnieniem, transport i magazynowanie muszą odbywać się z użyciem piktogramów ostrzegawczych GHS04. Jakość składu potwierdzają certyfikaty, które precyzyjnie określają surowe normy techniczne dotyczące serwisowania układów chłodniczych. Ścisłe trzymanie się tych wytycznych to nie tylko kwestia profesjonalizmu, ale przede wszystkim gwarancja bezpieczeństwa i maksymalnej efektywności pracy całego systemu.
Gdzie stosuje się czynnik R134a?
Czynnik R134a to od lat absolutna podstawa branży motoryzacyjnej, wyznaczająca standardy dla większości systemów klimatyzacji. Jego rola wykracza jednak daleko poza świat czterech kółek. Znajdziemy go w:
- chłodnictwie komercyjnym i przemysłowym,
- sprawnym działaniu lad,
- regałach sklepowych,
- zaawansowanych instalacjach technologicznych,
- domowych klimatyzatorach i pompach ciepła,
- zapewnieniu właściwych warunków termicznych w transporcie chłodniczym.
Jako sprawdzony zamiennik historycznych gazów R12 i R22, R134a stał się kluczowym elementem wielu współczesnych mieszanin HFC. Mimo że w fabrycznie nowych autach coraz częściej ustępuje miejsca nowocześniejszemu czynnikowi R1234yf, wciąż pozostaje bezkonkurencyjny w niezależnych serwisach oraz w stacjonarnych urządzeniach chłodniczych.
Jakie są właściwości fizykochemiczne czynnika R134a?
| Właściwość | Wartość | Jednostka |
|---|---|---|
| Wzór chemiczny | C2H2F4 | brak |
| Masa cząsteczkowa | 102,0 | g/mol |
| Temperatura wrzenia (przy 1.013 bar) | -26,4 | °C |
Czynnik R134a zawdzięcza swoją popularność w branży chłodniczej szeregowi korzystnych parametrów fizykochemicznych. Substrancja ta charakteryzuje się:
- masą cząsteczkową na poziomie 102,0 g/mol,
- temperaturą wrzenia w granicach -26,1 do -26,4 °C przy standardowym ciśnieniu atmosferycznym,
- wysokim ciepłem parowania oraz doskonałą przewodnością cieplną,
- temperaturą krytyczną wynoszącą 101,1 °C.
Efektywność układu zależy nie tylko od samego czynnika, ale także od doboru właściwego smarowania – w tym przypadku niezbędne są oleje poliestrowe typu POE lub PAG. Choć R134a wykazuje dużą kompatybilność z wieloma popularnymi tworzywami sztucznymi, takimi jak PTFE, PA, PP, PU czy ABS, wymaga ostrożności w kontakcie z metalami. Aby uniknąć niekorzystnych reakcji chemicznych, należy wystrzegać się łączenia go z cynkiem, magnezem oraz ołowiem.
Warto również podkreślić aspekty bezpieczeństwa i wpływu na środowisko. R134a jest substancją niepalną o imponującej temperaturze samozapłonu sięgającej 770 °C. Z punktu widzenia ekologii czynnik ten jest bezpieczny dla warstwy ozonowej, co potwierdza wskaźnik ODP równy zeru. Trzeba jednak mieć na uwadze, że jego niska biodegradowalność sprawia, iż w przypadku uwolnienia do natury pozostaje w niej na dłużej.
Jaki jest potencjał GWP czynnika R134a?
Wysoki potencjał tworzenia efektu cieplarnianego sprawia, że stosowanie czynnika R134a staje się coraz trudniejsze. Jego wskaźnik GWP, określony w raporcie IPCC jako 1430 w perspektywie stuletniej, plasuje go pod lupą rygorystycznych unijnych regulacji dotyczących fluorowanych gazów cieplarnianych. Z tego względu operatorzy instalacji są zobligowani do:
- prowadzenia skrupulatnej ewidencji szczelności systemów,
- regularnego raportowania ewentualnych wycieków,
- przestrzegania zaostrzonych procedur serwisowych.
Branża chłodnicza aktywnie poszukuje alternatyw, czego najlepszym przykładem jest rosnąca popularność czynnika R1234yf. Dzięki drastycznie niższemu GWP, który wynosi zaledwie 6, stanowi on znacznie bardziej przyjazną dla klimatu opcję. Długi czas życia R134a w atmosferze oraz jego znikoma biodegradowalność definitywnie przesądzają o konieczności odchodzenia od tej substancji. W efekcie inżynierowie i producenci urządzeń chłodniczych muszą stawiać na coraz bardziej zrównoważone rozwiązania technologiczne, by sprostać współczesnym wymaganiom ochrony środowiska.
Jakie są przepisy i ograniczenia dla R134a?
Obrót czynnikiem R134a jest ściśle regulowany przepisami o F-gazach. Aby nabyć substancję lub profesjonalnie się nią posługiwać, niezbędne jest posiadanie certyfikatu F-GAZ. Obowiązek ten dotyczy nie tylko serwisantów, ale również kupujących, którzy w momencie zakupu muszą okazać stosowne uprawnienia lub złożyć oświadczenie o dalszej odsprzedaży.
Logistyka tego gazu opiera się na:
- certyfikowanych butlach zwrotnych objętych kaucją,
- rygorystycznych zasadach transportu materiałów niebezpiecznych,
- odpowiednim oznakowaniu aut,
- posiadaniu specjalistycznej dokumentacji przewozowej.
Dystrybutorzy są także zobligowani przepisami REACH do udostępniania aktualnych kart charakterystyki, które szczegółowo opisują zasady bezpiecznej pracy z produktem. W branży samochodowej sytuacja zmieniła się wraz z wejściem dyrektywy 2006/40/WE, która wyparła R134a z nowo homologowanych pojazdów na rzecz czynnika R1234yf. Mimo to serwisowanie starszych układów wciąż jest powszechne, o ile przestrzega się unijnych norm bezpieczeństwa, w tym stosowania odpowiednich piktogramów oraz zwrotów ostrzegawczych, takich jak H280, informujących o gazie pod ciśnieniem.
Wszelkie awarie czy wycieki wymagają natychmiastowego zgłoszenia, co pozwala organom nadzorczym monitorować stan techniczny urządzeń i dbać o ochronę środowiska. Warto pamiętać, że każdy zamiennik wprowadzany do instalacji musi być w pełni zgodny z zaleceniami producenta oraz europejskimi standardami bezpieczeństwa.
Jakie są zagrożenia i środki ostrożności przy stosowaniu R134a?
Praca z czynnikiem R134a wymaga szczególnej ostrożności ze względu na jego specyficzne właściwości fizykochemiczne oraz wysokie ciśnienie. Każde rozszczelnienie butli czy układu skutkuje gwałtownym rozprężeniem gazu, a zgodnie z oznaczeniem H280, pojemniki narażone na przegrzanie są obarczone ryzykiem eksplozji. Z tego powodu kluczowe jest składowanie butli w dobrze wentylowanych, chłodnych pomieszczeniach, przy jednoczesnym wyraźnym oznakowaniu ich za pomocą piktogramu GHS04.
W zamkniętych przestrzeniach największym zagrożeniem jest wypieranie tlenu przez ulatniający się gaz, co może doprowadzić do uduszenia. Należy również pamiętać, że bezpośredni kontakt ciekłej fazy czynnika ze skórą lub oczami niemal natychmiast wywołuje odmrożenia, wymagające niezwłocznej interwencji lekarskiej. Choć R134a nie jest uznawany za substancję silnie toksyczną, wdychanie go w dużym stężeniu może wywoływać u pracownika zawroty głowy.
Fundamentem bezpieczeństwa jest rzetelna ocena ryzyka oraz rygorystyczne przestrzeganie zasad BHP. Personel serwisowy powinien być wyposażony w:
- specjalistyczne rękawice chroniące przed niskimi temperaturami,
- okulary,
- odzież ochronną.
Warto również zainwestować w profesjonalne detektory, które pozwolą szybko wykryć ewentualne nieszczelności instalacji. Wszelkie działania, w tym napełnianie układów, muszą odbywać się ściśle według zaleceń zawartych w karcie charakterystyki. W sytuacji awaryjnej najważniejsza jest szybka ewakuacja osób z zagrożonego terenu i natychmiastowe przewietrzenie pomieszczenia.
Jak serwisować i napełniać układy z R134a?
Profesjonalny serwis klimatyzacji to zadanie zarezerwowane dla fachowców posiadających odpowiednie kwalifikacje oraz certyfikację F-Gaz. Każda wizyta serwisowa zaczyna się od precyzyjnej identyfikacji czynnika chłodniczego znajdującego się w układzie, co pozwala uniknąć kosztownych pomyłek i ryzyka zanieczyszczenia instalacji.
Zanim technik przystąpi do pracy, dokładnie weryfikuje dokumentację producenta, aby ustalić właściwą masę ładunku roboczego. Sama procedura napełniania odbywa się wyłącznie metodą wagową, co gwarantuje najwyższą dokładność dozowania. Proces ten wymaga użycia dedykowanych przyłączy, dopasowanych do konkretnego modelu urządzenia.
Co istotne, nabijanie klimatyzacji musi zostać wykonane z użyciem certyfikowanych butli zwrotnych, podlegających rygorystycznym przepisom w zakresie ewidencji oraz kaucjonowania. Nieodzownym etapem konserwacji jest dbałość o kondycję sprężarki poprzez jej odpowiednie smarowanie olejem typu POE lub PAG-Auto, zależnie od wytycznych producenta.
Po zakończeniu prac kluczowa staje się weryfikacja szczelności przy użyciu specjalistycznych detektorów lub testów ciśnieniowych. W przypadku wykrycia jakichkolwiek mankamentów, konieczne jest natychmiastowe usunięcie awarii i ponowne sprawdzenie układu przed finalnym przekazaniem go do użytku.
Wszystkie podjęte działania, w tym rzetelna ewidencja napełnień, muszą być skrupulatnie dokumentowane w rejestrach wymaganych przez regulacje F-Gaz. Jeżeli natomiast planowane jest przezbrojenie systemu na zamienniki, niezbędne jest przeprowadzenie oceny ryzyka oraz potwierdzenie pełnej kompatybilności poszczególnych podzespołów z nowym czynnikiem.

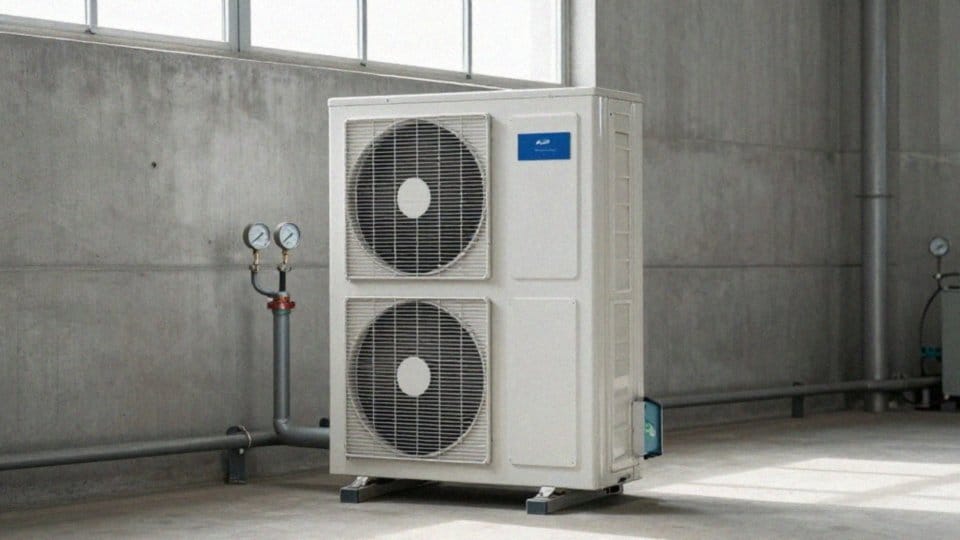

Jakie są bezpieczne alternatywy dla R134a?
Wybór właściwej alternatywy dla czynnika R134a to nie lada wyzwanie techniczne, wymagające precyzyjnego wyważenia efektywności chłodniczej, bezpieczeństwa oraz oddziaływania na środowisko. W branży motoryzacyjnej prym wiedzie obecnie R1234yf. Dzięki wskaźnikowi GWP na poziomie zaledwie 6, wypada on znacznie lepiej pod względem ekologicznym niż jego poprzednik. Należy jednak pamiętać, że jego lekka palność wymusza stosowanie w układach rygorystycznych środków ostrożności.
Jeśli chodzi o chłodnictwo komercyjne i systemy stacjonarne, spektrum rozwiązań jest szersze – obejmuje m.in.:

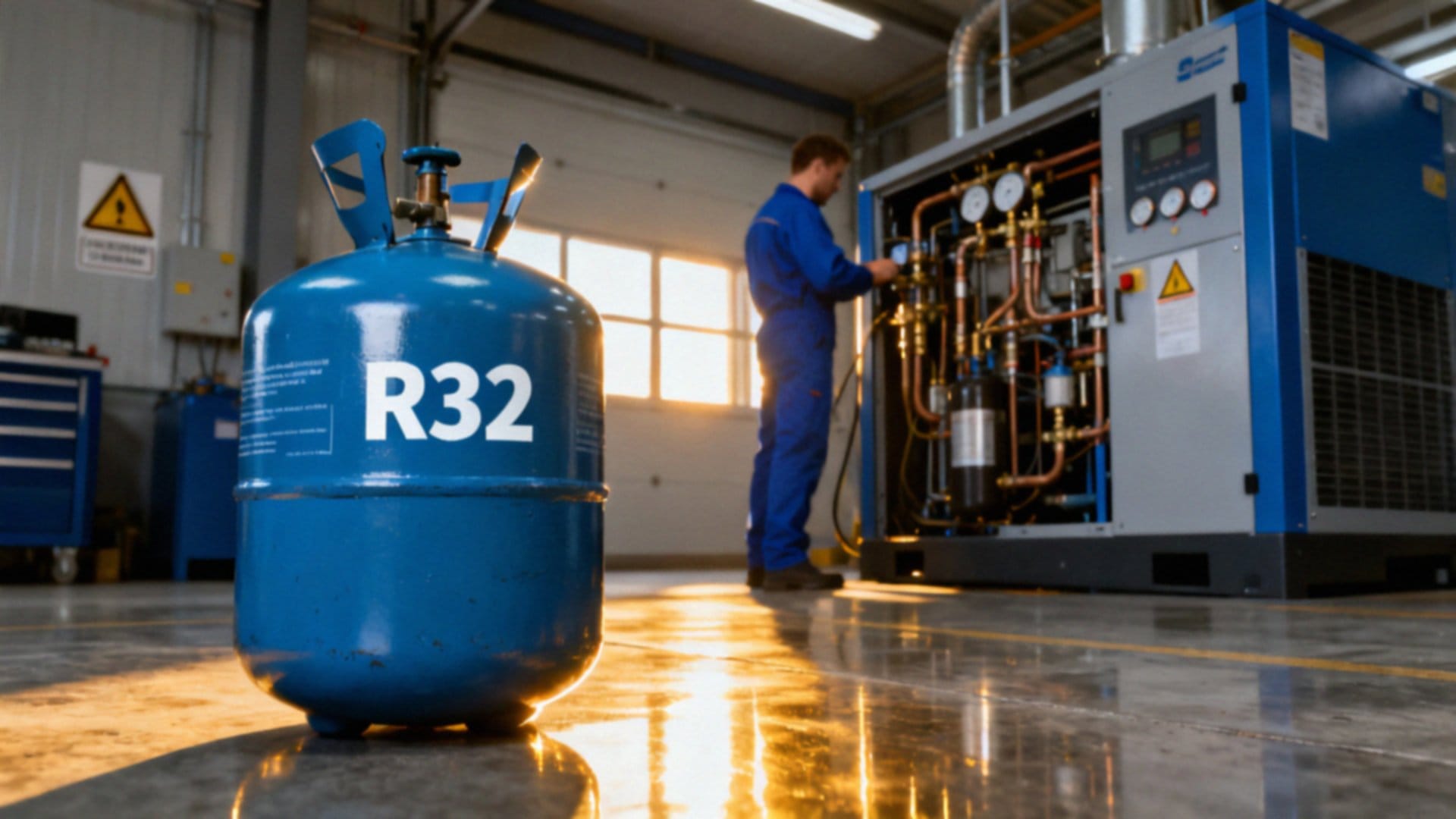

- R32,
- R410a,
- R407c,
- R448a.
Ostateczny wybór konkretnej mieszaniny wynika zazwyczaj z zaleceń producenta, typu sprzętu oraz obowiązujących przepisów dotyczących gazów fluorowanych. Bardzo ważną, a często pomijaną kwestią, jest kompatybilność nowego czynnika z olejami smarnymi. Każdy układ wymagający olejów POE lub syntetycznych PAG musi przejść wnikliwą weryfikację chemiczną, co pozwoli zapobiec kosztownej degradacji sprężarki.
Proces adaptacji urządzeń to również konieczność głębszej analizy parametrów, w szczególności temperatury krytycznej oraz wydajności w różnych warunkach pracy. Wprowadzenie zamiennika wiąże się też z aktualizacją procedur serwisowych. Inne ciśnienia robocze czy kwestie palności wymuszają na technikach nie tylko posiadanie odpowiednich uprawnień, ale też stosowanie specjalistycznych przyłączy. Decyzję dotyczącą zmiany czynnika zawsze warto podejmować w ścisłej współpracy z wytycznymi producenta i w zgodzie z aktualnymi przepisami ochrony środowiska.
