Schemat podłączenia bufora do kotła: jak go czytać?
Analizę dokumentacji technicznej najlepiej zacząć od namierzenia głównego zasilania kotła, które zawsze wyprowadzono w górnej partii zbiornika. Dzięki temu, że gorąca woda trafia na szczyt, a powrót wpięto w najniższy punkt urządzenia, wewnątrz zachowuje się korzystne uwarstwienie temperatury.
Rzetelny schemat instalacji zawsze uwzględnia zabezpieczenia w postaci:
- zaworu,
- rury bezpieczeństwa,
- naczynia wyrównawczego – to trio skutecznie chroni układ przed niebezpiecznym wzrostem ciśnienia.
Węzły rozdzielcze, takie jak trójniki czy czwórniki, pozwalają na sprawne kierowanie strumieniami cieczy, a obowiązkowy odpowietrznik w najwyższym punkcie skutecznie eliminuje zbędne gazy. Aby uniknąć uciążliwej kondensacji spalin, ochronę powrotu powierzono pompie ładującej oraz specjalnym zaworom temperaturowym. W sytuacjach awaryjnych, gdy zabraknie prądu, z pomocą przychodzi zawór klapowy, umożliwiający obieg grawitacyjny.
Przy sprawdzaniu króćców warto zwrócić uwagę na punkty montażowe czujników temperatury, które na bieżąco raportują stopień naładowania bufora. Pamiętaj też o weryfikacji zaworów zwrotnych, bo to one blokują niepożądane przepływy wsteczne pomiędzy obiegiem kotłowym a grzejnikowym. Całość powinna być solidnie zaizolowana termicznie, co ograniczy niepotrzebne straty energii. Przemyślana konfiguracja połączeń sprawia, że bufor przejmuje rolę głównego magazynu energii, skutecznie odciążając kocioł w okresach niższej intensywności grzania.
Jak dobrać pojemność bufora do mocy kotła?
Dobór odpowiedniego bufora do kotła na paliwo stałe opiera się na prostym przeliczniku: na każdy kilowat mocy nominalnej urządzenia powinno przypadać od 30 do 50 litrów pojemności. Takie podejście gwarantuje skuteczne magazynowanie ciepła, co ogranicza liczbę koniecznych rozpaleń, realnie obniżając zużycie opału i chroniąc kocioł przed zbyt szybkim zużyciem.
W instalacjach z pompami ciepła zasady są nieco inne. Tutaj wystarczy zazwyczaj 10–20 litrów na kilowat, co skutecznie zapobiega tak zwanemu taktowaniu. Dzięki temu sprężarka pracuje stabilniej i jest znacznie mniej narażona na awarie.
Planując instalację, warto jednak wyjść poza same liczby i wziąć pod uwagę zarówno:
- charakterystykę cieplną budynku,
- przestrzeń dostępną w kotłowni.
Pamiętajmy, że systemy niskotemperaturowe, w tym popularna podłogówka, potrzebują większej rezerwy energii niż tradycyjne grzejniki. Większy zbiornik pozwala dłużej utrzymywać komfort termiczny bez potrzeby włączania głównego źródła ciepła.
Podczas montażu warto też zadbać o właściwe rozmieszczenie czujników temperatury w górnej i dolnej części zbiornika, które będą współpracować z domowym regulatorem. Dobrze przemyślana pojemność bufora pozwala sprawnie zarządzać energią nawet wtedy, gdy zapotrzebowanie na ciepło nagle wzrasta.
Unikajmy jednak skrajności. Zbyt mały zbiornik nie wygasi wahań mocy, a przesadnie duży może generować straty postojowe, zwłaszcza jeśli jego izolacja pozostawia wiele do życzenia.
Gdzie umieścić zasilanie w schemacie bufora?
| Element | Miejsce podłączenia | Cel / Uwagi |
|---|---|---|
| Zasilanie z kotła | Tam gdzie odpowietrznik (przez trójnik) | Wyżej niż wyjście CO |
| Zasilanie na grzejniki i CWU | Na szczycie bufora | Zapewnienie ciepłej wody |
| Powrót z CWU | Na sam dół bufora | Maksymalne zwiększenie wydajności bufora |
| Powrót z instalacji | Przez bufor | Zapobieganie słabemu ładowaniu bufora |
Zasilanie gorącą wodą z kotła należy doprowadzić do górnej części zbiornika. Pozwala to na natychmiastowe przekazanie wody o najwyższej temperaturze do obiegów grzewczych, co jednocześnie sprzyja zachowaniu właściwej warstwowości termicznej wewnątrz bufora. Często w tym punkcie instaluje się trójnik łączący zasilanie z odpowietrznikiem, co znacznie upraszcza usuwanie zgromadzonych w układzie gazów.
W zaawansowanych systemach korzystających z wielu źródeł energii, króćce montuje się zgodnie z ich przeznaczeniem:
- źródła wysokotemperaturowe zawsze zajmują górę,
- energię z kolektorów słonecznych lub innych źródeł o niższym parametrze kieruje się w dolne partie urządzenia.
Wyjątkiem są pompy ciepła; ze względu na umiarkowaną temperaturę czynnika, ich zasilanie najlepiej umieścić poniżej połowy wysokości zbiornika. Aby jeszcze bardziej podnieść sprawność ładowania, warto zastosować krzyżowe połączenie zasilania i powrotu. Dobrym zwyczajem jest wykańczanie wlotów kolanami o kącie 90 stopni, co skutecznie minimalizuje niepożądane mieszanie się warstw wody. Pamiętaj, aby każde złącze wyposażyć w zawory zwrotne oraz filtry, a rury zabezpieczyć staranną izolacją cieplną. Jeśli w przyszłości planujesz montaż grzałki elektrycznej, zarezerwuj dla niej miejsce w sekcji najwyższych temperatur, czyli najczęściej w górnej lub środkowej strefie zbiornika.
Gdzie podłączyć powrót CWU do bufora?
Powrót z wymiennika ciepłej wody użytkowej warto wpiąć w najniższy punkt bufora. Dzięki temu chłodniejsza ciecz opuszczająca wężownicę trafia na dno zbiornika, co znacząco poprawia stratyfikację i ogólną sprawność układu. Projektanci często wykorzystują do tego celu dedykowane króćce, umieszczone tuż przy podstawie urządzenia lub w pobliżu tzw. lejka solarnego.
Aby uniknąć niepożądanego mieszania się warstw wody, niezbędne jest staranne dobranie osprzętu. Kluczową rolę odgrywa tu:
- zawór zwrotny, który blokuje przepływ wsteczny,
- armatura mieszająca lub temperaturowa, pozwalająca na precyzyjną kontrolę parametrów,
- zawory odcinające, które znacząco ułatwią przyszłe prace serwisowe.
W tak skonfigurowanej instalacji wężownica pracuje przepływowo, efektywnie pobierając energię zmagazynowaną w buforze. Pamiętaj, aby cały powrót z obiegów centralnego ogrzewania prowadzić bezpośrednio przez zbiornik, co pozwala mu pełnić funkcję sprawnego akumulatora ciepła. Przemyślany układ połączeń skutecznie chroni górne partie bufora przed wychłodzeniem, zapewniając domownikom stały dostęp do ciepłej wody o stabilnej temperaturze.
Dlaczego powrót z instalacji musi przechodzić przez bufor?
| Funkcja/Korzyść | Opis | Dodatkowe informacje |
|---|---|---|
| Magazynowanie energii cieplnej | Przechowuje nadwyżki ciepła wytwarzane przez źródło | Dłużej utrzymuje ciepło w systemie grzewczym |
| Bezpieczna praca instalacji | Zapewnia prawidłową pracę kotła na paliwa stałe i instalacji C.O. | Zapobiega zagotowaniu wody w kotle przy awarii pompy lub braku prądu |
| Regulacja temperatury | Utrzymuje stabilną temperaturę w instalacji C.O. i C.W.U. | Kocioł uruchamia się automatycznie w odpowiedzi na temperaturę bufora |
Prawidłowe prowadzenie wody powrotnej przez zbiornik buforowy to fundament skutecznego zarządzania ciepłem. Chłodniejsza ciecz wracająca z instalacji grzewczej powinna trafiać na samo dno zbiornika, co pozwala utrzymać odpowiednie uwarstwienie temperatury i oddzielić zimny powrót od gorącego zasilania. Jeśli zignorujemy ten mechanizm, naruszymy stabilność termiczną układu, co nieuchronnie odbije się na wydajności całego ogrzewania.
Kluczową kwestią jest również zabezpieczenie kotła przed szkodliwą kondensacją. Stosując urządzenia typu Laddomat lub zawory mieszające – zarówno trój-, jak i czterodrogowe – skutecznie podnosimy temperaturę wody wracającej do wymiennika powyżej punktu rosy. Ten prosty zabieg znacząco przedłuża bezawaryjną pracę urządzenia.
Nad tempem przepływu czuwa pompa ładująca, jednak to zawór klapowy pełni rolę ostatniej linii obrony. W sytuacji zaniku napięcia umożliwia on swobodny obieg grawitacyjny, co skutecznie chroni układ przed niebezpiecznym wzrostem ciśnienia czy zagotowaniem wody. Taka przemyślana konfiguracja pozwala na swobodną współpracę z wieloma źródłami energii, zapewniając domownikom stały dostęp do ciepła zgromadzonego w buforze przez cały sezon.

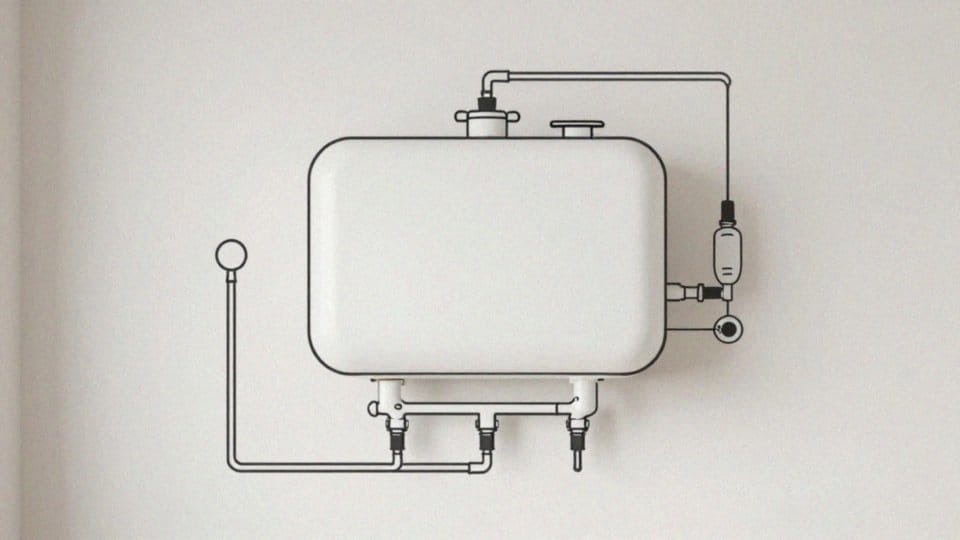

Jak zabezpieczyć kocioł przy podłączeniu bufora?
Aby uchronić powrót kotła przed zbyt niską temperaturą, należy zastosować zawór temperaturowy (ZT). Blokuje on dopływ zimnej wody do wymiennika, co znacząco wydłuża jego żywotność. Stabilne ciśnienie w układzie gwarantuje natomiast odpowiednio dobrane naczynie przeponowe, ściśle współpracujące z zaworem bezpieczeństwa. Gdy system osiągnie wartości krytyczne, nadmiar energii zostanie skutecznie odprowadzony przez rułę bezpieczeństwa oraz zawór schładzający.
Prawidłowy montaż instalacji grzewczej wymaga zachowania średnicy przyłączy na poziomie co najmniej 5/4 lub 6/4 cala. Warto również zainwestować w:
- zawór awaryjny, działający mechanicznie nawet przy braku zasilania,
- zawór klapowy, który podtrzyma obieg grawitacyjny,
- pompa ładująca na powrocie, dbająca o płynną cyrkulację,
- zawory zwrotne, skutecznie zapobiegające cofaniu się wody.
Kompleksowe zaprojektowanie układu najlepiej powierzyć wykwalifikowanym specjalistom. Fachowcy powinni uwzględnić zawory izolacyjne, ułatwiające późniejszy serwis czy opróżnianie bufora. Pamiętaj, że codzienna eksploatacja wymaga dbałości o wysoką jakość izolacji cieplnej. Kiedy urządzenie ostatecznie zakończy swoją służbę, warto zadbać o jego profesjonalną utylizację i recykling, co pozwoli na bezpieczne gospodarowanie zużytymi surowcami.
